compuestos llenados de cerámica bilaterales del PWB PTFE de 60mil Rogers 6035HTC

Cuota De Producción:	1pcs
Embalaje Estándar:	Vacío bags+Cartons
Período De Entrega:	8-9 días laborables
Método De Pago:	T/T
Capacidad De Suministro:	5000pcs por mes

Detalles Información

Descripción del Producto

Información detallada

Lugar de origen

China

Nombre de la marca

Bicheng

Certificación

UL, ISO9001, IATF16949

Número de modelo

BIC-128.V1.0

Materia prima:

compuestos De cerámica-llenados de PTFE

Cuenta de la capa:

Doble capa, multicapa, PCB híbrido

Grueso del PWB:

10mil (0.254m m), 20mil (0.508m m), 30mil (0.762m m), 60mil (1.524m m)

Tamaño del PWB:

≤400 mm X 500 mm

Máscara de la soldadura:

Etc. verde, negro, azul, amarillo, rojo.

Peso de cobre:

0.5oz (17 µm), 1oz (los 35µm), 2oz (los 70µm)

Final superficial:

Cobre desnudo, HASL, ENIG, OSP etc….

Resaltar:

60mil Rogers Two Sided Pcb

PWB bilateral llenado de cerámica de PTFE

Rogers Printed Circuit Boards

Descripción del Producto

El PWB de alta frecuencia del doble capa hizo en Rogers 60milipulgada RT/duroid 6035HTC con la máscara verde para los amplificadores del RF del poder más elevado

(Las placas de circuito impresas son productos por encargo, la imagen y los parámetros mostrados están apenas para la referencia)

Los materiales de alta frecuencia del circuito de RT/duroid 6035HTC de Rogers Corporation son compuestos llenados de cerámica de PTFE para el uso en el poder más elevado RF y los usos de la microonda. Con una conductividad termal de casi 2,4 veces los productos estándar de RT/duroid 6000, y la invitación (electrodeposited y reversa) de la hoja de cobre con la estabilidad termal a largo plazo excelente, laminas de RT/duroid 6035HTC son una opción excepcional para los usos del poder más elevado.

Características/ventajas:

1. Alta conductividad termal

La disipación de calor dieléctrica mejorada permite temperaturas de funcionamiento más bajas para los usos del poder más elevado

2. Tangente de pequeñas pérdidas

Funcionamiento de alta frecuencia excelente

3. Perfil bajo termalmente estable e invertir para tratar la hoja de cobre

Una pérdida de inserción más baja y estabilidad termal excelente de rastros

4. Sistema avanzado del llenador

Capacidad mejorada del taladro y vida extendida de la herramienta comparadas al alúmina que contiene los materiales del circuito

Algunos usos típicos:

1. Poder más elevado RF y amplificadores de la microonda

2. Amplificadores de potencia, acopladores, filtros

3. Combinadores, divisores de poder

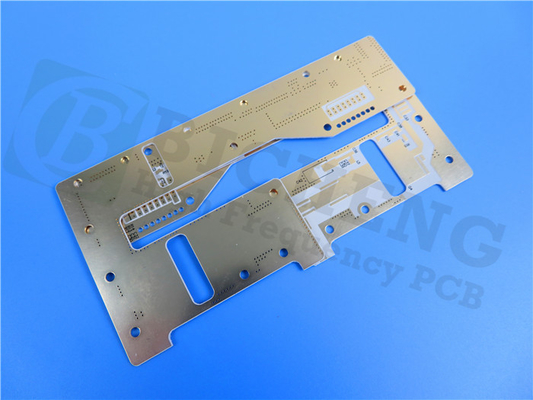

compuestos llenados de cerámica bilaterales del PWB PTFE de 60mil Rogers 6035HTC 0

Capacidad del PWB (RT/duroid 6035HTC)

Material del PWB:	compuestos De cerámica-llenados de PTFE
Designación:	RT/duroid 6035HTC
Constante dieléctrica:	3.50±0.05
Cuenta de la capa:	Capa doble, PWB de múltiples capas, híbrido
Peso de cobre:	0.5oz (17 µm), 1oz (los 35µm), 2oz (los 70µm)
Grueso del PWB:	10mil (0.254m m), 20mil (0.508m m), 30mil (0.762m m), 60mil (1.524m m)
Tamaño del PWB:	≤400mm X 500m m
Máscara de la soldadura:	Etc. verde, negro, azul, amarillo, rojo.
Final superficial:	Cobre desnudo, HASL, ENIG, OSP etc….

Hoja de datos de RT/duroid 6035HTC

Valor típico de RT/duroid 6035HTC
Propiedad	RT/duorid 6035HTC	Dirección	Unidades	Condición	Método de prueba
Constante dieléctrica, εProcess	3.50±0.05	Z		10 GHz/23℃	IPC-TM-650 Stripline afianzado con abrazadera 2.5.5.5
Constante dieléctrica, εProcess	3.50±0.05	Z		10 GHz/23℃	IPC-TM-650 Stripline afianzado con abrazadera 2.5.5.5
Constante dieléctrica, εDesign	3,6	Z		8 gigahertz - 40 gigahertz	Método de la longitud de la fase diferenciada
Constante dieléctrica, εDesign	3,6	Z		8 gigahertz - 40 gigahertz	Método de la longitud de la fase diferenciada
Factor de disipación	0,0013	Z		10 GHz/23℃	IPC-TM-650 2.5.5.5
Coeficiente termal de ε	-66	Z	ppm/℃	-50 ℃to 150℃	MOD IPC-TM-650, 2.5.5.5
Resistencia de volumen	108		MΩ.cm		IPC-TM-650, 2.5.17.1
Resistencia superficial	108		MΩ		IPC-TM-650, 2.5.17.1
Estabilidad dimensional	-0,11 -0,08	DOCTOR EN MEDICINA DE CMD	mm/m (milipulgadas/pulgada)	0,030" grueso de la hoja de 1oz EDC después del grabado de pistas ‘+E4/105	IPC-TM-650 2.4.39A
Módulo extensible	329 244	DOCTOR EN MEDICINA CMD	kpsi	40 horas de @23℃/50RH	ASTM D638
Absorción de Moisure	0,06		%	D24/23	IPC-TM-650 2.6.2.1 ASTM D570
Coeficiente de extensión termal (- 50 ℃ del ℃to 288)	19 19 39	X Y Z	ppm/℃	DERECHO de 23℃/el 50%	IPC-TM-650 2.4.41
Conductividad termal	1,44		W/m/k	80℃	ASTM C518
Densidad	2,2		gm/cm3	23℃	ASTM D792
Cáscara de cobre Stength	7,9		pli	sec 20. ℃ @288	IPC-TM-650 2.4.8
Inflamabilidad	V-0				UL 94
Proceso sin plomo compatible	Sí
