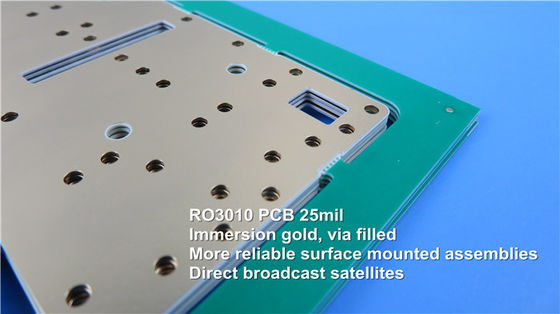

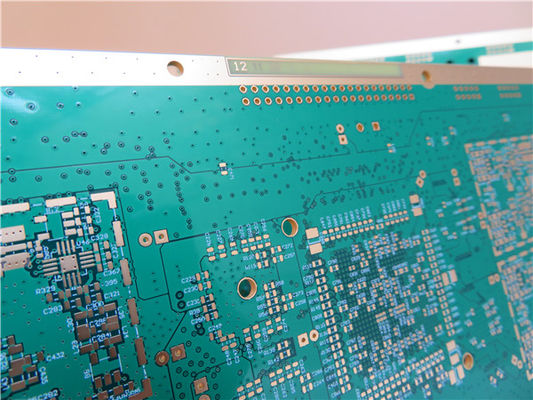

Gerber archiva el tablero del PWB de Rogers del código de D para el amplificador de potencia

¿Cuál es el código de D de los ficheros de Gerber?

El código de D, hablando simplemente, el primer carácter es “D”. Hay códigos tridimensionales en los ficheros de Gerber que se utilizan para controlar la mesa para moverse a lo largo de la ubicación X-Y.

D01 (D1): Abra el obturador y mueva la mesa a los coordenadas X-Y correspondientes.

D02 (D2): Cierre el obturador y mueva la mesa a los coordenadas X-Y correspondientes.

D03 (D3): Abra el obturador y mueva la mesa a los coordenadas X-Y correspondientes. Entonces rápidamente abierto y cerrar el obturador, así formando un punto de la exposición.

D01 es un comando de dibujar una línea; D02 es un comando que mueve solamente la mesa sin exponer la película. Por ejemplo, D01 y D02 son como la línea del movimiento de la pluma y el tenedor de la pluma del movimiento en el pluma-tipo photoplotter.

D03 es el comando “de destello”. Cuando la mesa se mueve, el obturador es cerrado. Cuando los movimientos de escritorio a los coordenadas correspondientes, el obturador se abren y se cierran inmediatamente – éste dejará una imagen de la abertura en la película. D03 es un comando muy eficaz al dibujar los cojines en una placa de circuito impresa.

Los comandos D01, D02, y D03 siguen siempre sus datos correspondientes, como en el ejemplo siguiente:

X0Y0D02*

X450Y330D01*

X455Y300D03*

Estos datos harán el photoplotter hacer el siguiente: cerca el obturador y mover la mesa al origen; abra el obturador y mueva la mesa a 450.330; (dibuje tan de 0,0 a 450.330.) Cierre el obturador y el movimiento a 455.300, abra el obturador y cierre el obturador.

Marca de la abertura, código de D y D10-D999

A diferencia de D01, D02, D03, D10 a D999 son datos bastante que los comandos, ellos se marcan en la abertura o en la rueda de la abertura. El photoplotter temprano utilizó una rueda de la abertura con 24 agujeros/surco.

El cuadro 1 es una tabla de la correspondencia entre la abertura óptica y el código de D del photoplotter temprano.

Puede ser visto que D10 a D19 están arreglados en el orden normal, seguido por D70 y D71, y D20 es décimotercero alineada. De D20 a D29, se amplía la secuencia. El número de la abertura debe ser 23 cuando es D30, pero D72 y D73 se insertan antes de D30. La mayoría del dibujo óptico y el software de la leva le requieren entrar la información (forma y tamaño) de la abertura según el código de D. Algunos de software se requieren para entrar según el número de la abertura (en este caso, usted necesita cambiar según la tabla correspondiente arriba).

Hay códigos especiales de D entre 3 y 9. Se utiliza para representar la línea segmentos especial tales como líneas de puntos y líneas de la rociada. Ahora se utiliza raramente, es decir, es utilizada solamente por algunos photoplotters obsoletos.
