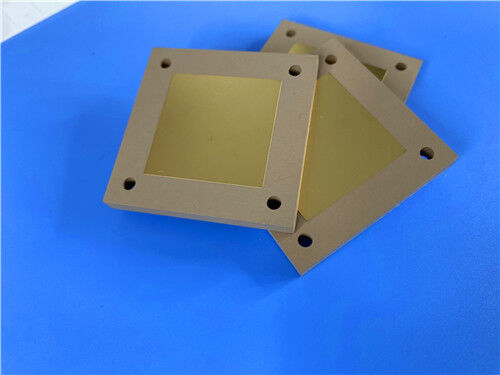

Especificaciones de los PCB
| Parámetro |
Especificación |
| Materiales básicos |
Laminado compuesto de polímero termodinámico cerámico Rogers TMM6 |
| Configuración de la capa |
Estructura de PCB rígido de dos capas |
| Dimensión del tablero |
85.6 mm × 99,75 mm (1 pieza), tolerancia de las dimensiones: ±0,15 mm |
| Traza mínima / espacio |
4 mil / 6 mil |
| Diámetro mínimo del orificio mecánico |
0.35 mm |
| Por tipo |
Agujero puro a través del diseño, sin vías ciegas implementadas |
| espesor del tablero terminado |
1.35 mm |
| Peso externo del cobre |
1 oz (1,4 ml) para las capas externas de cobre |
| Por medio del espesor del revestimiento |
20 μm |
| Finalización de la superficie |
EPIG (sin níquel) para montaje de alta precisión |
| Capa de serigrafía |
Sin serigrafía en la superficie superior y inferior |
| Capa de máscara de soldadura |
Sin máscara de soldadura en doble cara |
| Inspección de calidad |
Pruebas eléctricas completas del 100% antes de la entrega |
Estructura de acoplamiento de la capa de PCB
| Definición de la capa |
Especificación técnica |
| Capa superior de cobre |
espesor de cobre acabado de 35 μm |
| Substrato del núcleo dieléctrico |
Núcleo Rogers TMM6, de 1,27 mm de espesor |
| Capa inferior de cobre |
espesor de cobre acabado de 35 μm |
Fabricación y cumplimiento de la calidad
Formato de archivo de fabricación: fabricado basado en los conjuntos de datos estándar Gerber RS-274-X, lo que permite un patrón de circuito preciso y una plena compatibilidad con los flujos de trabajo de fabricación de PCB industriales.
Cumplimiento de la calidad: todos los procedimientos de producción e inspección se ajustan estrictamente a las normas de fiabilidad IPC-clase 2.garantizar un rendimiento eléctrico constante y una durabilidad estructural a largo plazo para aplicaciones de RF comerciales e industriales.
Suministro global: El apoyo logístico mundial está disponible para entregar productos estables y estandarizados para proyectos globales de PCB de alta frecuencia.

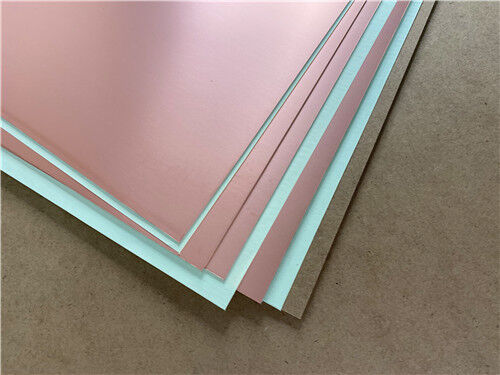

Perfil del material de Rogers TMM6
Rogers TMM6 es un laminado de microondas compuesto de polímero termoestable reforzado con cerámica de primera calidad,diseñados específicamente para ofrecer una fiabilidad superior de agujero-aplastado para arquitecturas de circuitos de rayas y microrrasas. It synergizes the technical merits of ceramic dielectric materials and traditional PTFE microwave substrates while eliminating the complex manufacturing requirements of conventional high-frequency dielectricsCon una constante dieléctrica distintiva y bien estabilizada dentro de la familia de productos TMM, este sustrato termoestable ofrece un rendimiento eléctrico, térmico y mecánico equilibrado.sirve como una solución rentable y altamente confiable para diversos diseños de circuitos de alta frecuencia.
Ventajas materiales
Expansión térmica combinada con cobre: CTE de tres ejes bien calibrado coincide con la expansión térmica del cobre, aliviando el estrés térmico durante el ciclo de temperatura y evitando la delaminación,defectos de agrietamiento y de PTH para una fiabilidad estructural duradera.
Estabilidad mecánica superior: propiedades mecánicas sólidas que resisten el flujo de arrastre y frío bajo carga de funcionamiento continua,manteniendo una geometría de circuito precisa y un rendimiento eléctrico estable durante el servicio a largo plazo.
Excelente resistencia química: tolera los productos químicos y limpiadores de procesamiento de PCB convencionales, reduciendo el daño del sustrato durante la producción y optimizando el rendimiento de fabricación y la estabilidad de calidad.
Adaptabilidad a la unión de alambre: La estructura de resina termoestable inherente permite una capacidad de unión de alambre confiable, adecuada para ensamblaje de alta precisión y escenarios de embalaje avanzados.
Compatibilidad completa del proceso: Cumple con los flujos de trabajo de fabricación de PCB estándar sin procesamiento especializado de PTFE, reduciendo los costos de producción y acortando el tiempo de entrega.
Áreas de aplicación típicas
Se beneficia de características dieléctricas estables, baja pérdida de alta frecuencia, estabilidad térmica igual a la del cobre y una excelente adaptabilidad del proceso,Los PCB basados en TMM6 se aplican ampliamente en sistemas de RF y microondas industriales y comerciales de alta precisión:
- Modulos generales de circuitos de RF y microondas
- Los demás aparatos para la fabricación de máquinas y aparatos para la fabricación de máquinas y aparatos para la fabricación de máquinas
- Filtros de RF, acopladores y componentes de microondas pasivos
- Sistemas de transmisión y recepción de comunicaciones por satélite
- Sistemas de antenas GPS y de navegación de posición
- Las demás máquinas y aparatos para la fabricación o el almacenamiento de productos del capítulo 85
- Polarizadores dieléctricos de microondas y componentes de lentes
- Equipo de ensayo de chips de semiconductores de alta precisión
