La microfibra de cristal de la UL Rogers del tablero de múltiples capas del PWB reforzó PTFE

Multilayer UL Rogers PCB Board Glass Microfiber Reinforced PTFE
Multilayer UL Rogers PCB Board Glass Microfiber Reinforced PTFE Multilayer UL Rogers PCB Board Glass Microfiber Reinforced PTFE Multilayer UL Rogers PCB Board Glass Microfiber Reinforced PTFE

Ampliación de imagen :  La microfibra de cristal de la UL Rogers del tablero de múltiples capas del PWB reforzó PTFE

Datos del producto:
Lugar de origen: China
Nombre de la marca: Bicheng
Certificación: UL, ISO9001, IATF16949
Número de modelo: BIC-202.V1.0
Pago y Envío Términos:
Cantidad de orden mínima: 1pcs
Precio: USD9.99-99.99
Detalles de empaquetado: Vacío bags+Cartons
Tiempo de entrega: 8-9 días laborables
Condiciones de pago: T/T
Capacidad de la fuente: 5000pcs por mes
Descripción detallada del producto
Materia prima: RT/Duroid 5880&RT/Duroid 5870 Cuenta de la capa: Solo lado, capa doble, de múltiples capas
Máscara de la soldadura: Etc. verde, negro, azul, amarillo, rojo. Peso de cobre: 0.5oz (17 µm), 1oz (los 35µm), 2oz (los 70µm)
Final superficial: HASL, ENIG, OSP, lata de la inmersión etc….
Alta luz:

Tablero de múltiples capas del PWB de Rogers

,

Tablero del PWB de la UL Rogers

,

Tablero del PWB de la UL PTFE

¿Cuál es línea de Stripline y de la microcinta en el PWB?

Tag# RT/duroid 5880 Tag# Rogers 5870

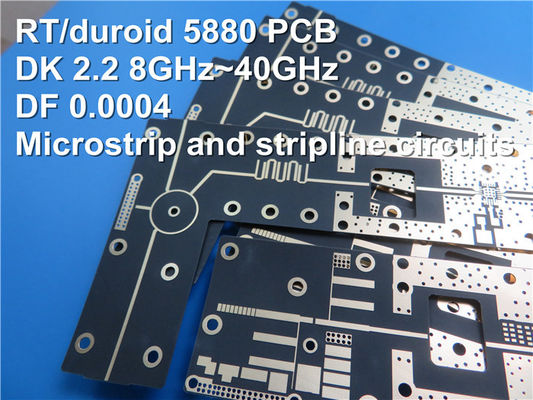

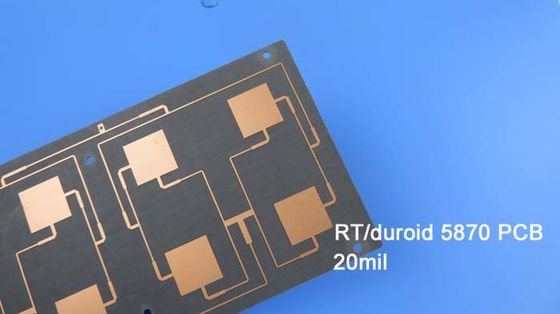

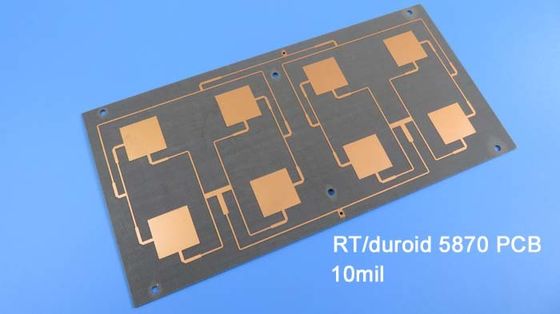

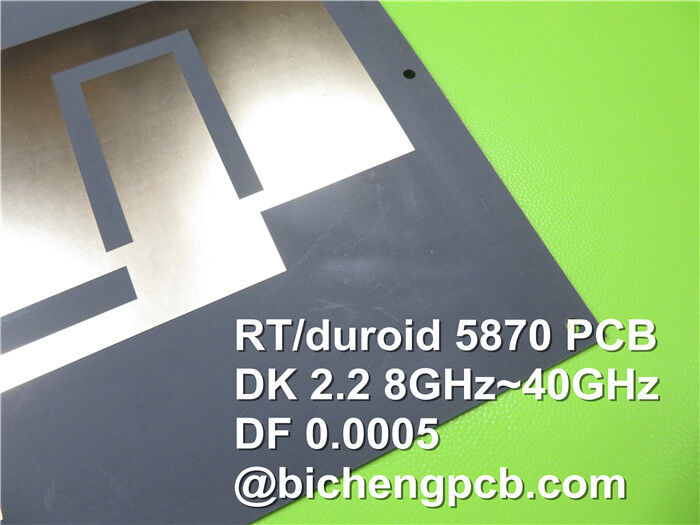

Diseñan a Rogers RT/duroid 5870 y 5880 que la microfibra de cristal reforzó compuestos de PTFE para exigir usos de circuito del stripline y de la microcinta.

Estamos aprendiendo hoy es qué línea del stripline y de la microcinta.

Stripline: una línea congregada que camina en la capa interna y se entierra dentro del PWB, como se muestra abajo.

La microfibra de cristal de la UL Rogers del tablero de múltiples capas del PWB reforzó PTFE 0

La parte marrón es el conductor, la parte verde es el dieléctrico aislador del PWB, stripline es el alambre de la cinta integrado entre las dos capas de conductores.

Porque el stripline se integra entre dos capas de conductores, su distribución del campo eléctrico está entre dos conductores (aviones) que la envuelvan, y no irradia energía ni es perturbada por la radiación externa. ¡pero porque es rodeada todo por dieléctrico (la constante dieléctrica es más grande de 1), la señal es más lento transmitido en stripline que en línea de la microcinta!

Línea de la microcinta: una línea de tira atada a la superficie de una capa del PWB, como se muestra abajo

La microfibra de cristal de la UL Rogers del tablero de múltiples capas del PWB reforzó PTFE 1

La parte marrón es el conductor, la parte verde es el dieléctrico aislador del PWB, y el bloque marrón arriba es la línea de la microcinta.

La microfibra de cristal de la UL Rogers del tablero de múltiples capas del PWB reforzó PTFE 2

La parte verde clara es material orgánico de epoxy.

Desde un lado de microcinta la línea se expone al aire (que se puede formar la radiación alrededor o perturbar por la radiación alrededor de ella), y el otro lado se ata al dieléctrico aislador del PWB, el campo eléctrico formado por él se distribuye en el aire. La otra parte se distribuye en medio aislador del PWB. Su ventaja excepcional es que la velocidad de la transmisión de la señal en la línea de la microcinta es más rápida que ésa en el stripline.

Conclusión

1. La línea de la microcinta es un alambre congregado (línea de señales) separado del avión de tierra con un dieléctrico. Si el grueso, la anchura, y la distancia entre la línea y el avión de tierra son controlables, su impedancia característica es también controlable.

2. Stripline es una línea de tira de cobre puesta en el medio del dieléctrico entre dos capas de avión conductor. Si el grueso y anchura de la línea, la constante dieléctrica del medio y la distancia entre los dos aviones conductores es controlable, después la impedancia característica de la línea es también controlable.

Cálculo de la impedancia de la microcinta y de Striplines:

a. línea de la microcinta Z = {87/[raíz cuadrada (Er+ 1,41)]} ln [5,98 h (0,8 W+T)]

Entre ellos, el W es la línea anchura, el T es el grueso de cobre de la línea, el H es la distancia de la línea al avión de referencia, y Er es la constante dieléctrica del material de placa del PWB. Esta fórmula se debe aplicar en 0,1<>

b. stripline Z = [60/raíz cuadrada (Er)] ln {4H/[0.67π (T +0.8W)]}

Entre ellos, el H es la distancia entre los dos aviones de referencia, y la línea está situada en el medio de los dos aviones de referencia. Esta fórmula se debe aplicar en W/H<0>

La microfibra de cristal de la UL Rogers del tablero de múltiples capas del PWB reforzó PTFE 3

Valor típico de RT/duroid 5870
Propiedad RT/duroid 5870 Dirección Unidades Condición Método de prueba
Constante dieléctrica, εProcess 2,33
espec. 2.33±0.02.
Z N/A C24/23/50
C24/23/50
1 megaciclo IPC-TM-650 2.5.5.3
10 gigahertz IPC-TM 2.5.5.5
Constante dieléctrica, εDesign 2,33 Z N/A 8GHz a 40 gigahertz Método de la longitud de la fase diferenciada
Factor de disipación, tanδ 0,0005
0,0012
Z N/A C24/23/50
C24/23/50
1 megaciclo IPC-TM-650 2.5.5.3
10 gigahertz IPC-TM 2.5.5.5
Coeficiente termal de ε -115 Z ppm/℃ -50℃to 150℃ IPC-TM-650 2.5.5.5
Resistencia de volumen 2 x 107 Z Mohm cm C/96/35/90 ASTM D 257
Resistencia superficial 3 x 107 Z Mohm C/96/35/90 ASTM D 257
Calor específico 0,96 (0,23) N/A j/g/k
(cal/g/c)
N/A Calculado
Módulo extensible Prueba en 23℃ Prueba en 100℃ N/A MPa (kpsi) ASTM D 638
1300(189) 490(71) X
1280(185) 430(63) Y
Última tensión 50 (7,3) 34 (4,8) X
42 (6,1) 34 (4,8) Y
Última tensión 9,8 8,7 X %
9,8 8,6 Y
Módulo compresivo 1210(176) 680(99) X MPa (kpsi) ASTM D 695
1360(198) 860(125) Y
803(120) 520(76) Z
Última tensión 30 (4,4) 23 (3,4) X
37 (5,3) 25 (3,7) Y
54 (7,8) 37 (5,3) Z
Última tensión 4 4,3 X %
3,3 3,3 Y
8,7 8,5 Z
Absorción de la humedad 0,02 N/A % 0,62" (1.6m m) D48/50 ASTM D 570
Conductividad termal 0,22 Z W/m/k 80℃ ASTM C 518
Coeficiente de extensión termal 22
28
173
X
Y
Z
ppm/℃ 0-100℃ IPC-TM-650 2.4.41
TD 500 N/A ℃ TGA N/A ASTM D 3850
Densidad 2,2 N/A gm/cm3 N/A ASTM D 792
Cáscara de cobre 27,2 (4,8) N/A Pli (N/mm) hoja de 1oz (35m m) EDC
después de flotador de la soldadura
IPC-TM-650 2.4.8
Inflamabilidad V-0 N/A N/A N/A UL 94
Proceso sin plomo compatible N/A N/A N/A N/A
