Placa de circuito de alta frecuencia Taconic de cobre del PWB de RF-35TC 0.3m m 1oz RF

RF-35TC 0.3mm Copper 1oz RF Taconic PCB  High Frequency Circuit Board
RF-35TC 0.3mm Copper 1oz RF Taconic PCB  High Frequency Circuit Board RF-35TC 0.3mm Copper 1oz RF Taconic PCB  High Frequency Circuit Board RF-35TC 0.3mm Copper 1oz RF Taconic PCB  High Frequency Circuit Board RF-35TC 0.3mm Copper 1oz RF Taconic PCB  High Frequency Circuit Board

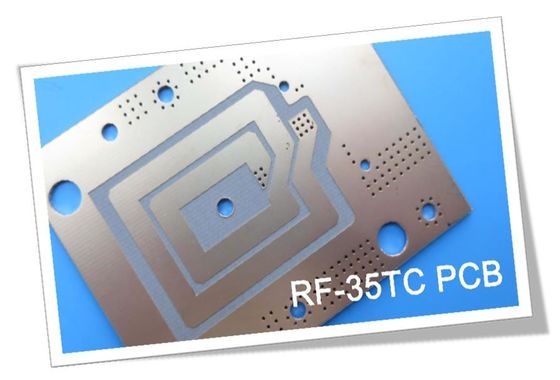

Ampliación de imagen :  Placa de circuito de alta frecuencia Taconic de cobre del PWB de RF-35TC 0.3m m 1oz RF

Datos del producto:
Lugar de origen: China
Nombre de la marca: Bicheng
Certificación: UL, ISO9001, IATF16949
Número de modelo: BIC-104.V1.0
Pago y Envío Términos:
Cantidad de orden mínima: 1pcs
Precio: USD9.99-99.99
Detalles de empaquetado: Vacío bags+Cartons
Tiempo de entrega: 8-9 días laborables
Condiciones de pago: T/T
Capacidad de la fuente: 5000pcs por mes
Descripción detallada del producto
Materia prima: RF-35TC Taconic Cuenta de la capa: 1 capa, 2 capas, tipo de múltiples capas, híbrido
Grueso del PWB: 0.3m m, 0.6m m, 0.8m m, substrato (10mil, 20mil, 30mil, 60mil) de 1.6m m Tamaño del PWB: ≤400mm X 500m m
Máscara de la soldadura: Etc. verde, rojo, negro, blanco, azul. Peso de cobre: 0.5oz, 1oz, 2oz
Final superficial: Cobre desnudo, HASL, ENIG, lata etc. de la inmersión.
Alta luz:

tablero del PWB de 1oz RF

,

tablero del PWB de 0.3m m RF

,

placa de circuito de alta frecuencia de 0.3m m



PWB de alta frecuencia Taconic de RF-35TC con oro de la inmersión 10mil, 20mil, 30mil y 60mil y plata de capa gruesos de la inmersión

(los PWB son productos por encargo, la imagen y los parámetros mostrados están apenas para la referencia)



Hola todo el mundo,

Hoy, introducimos el PWB de alta frecuencia empleado RF-35TC.

RF-35TC es un PTFE basado, material llenado de cerámica el de alta frecuencia de la fibra de vidrio de la compañía Taconic.



Primero, heche una ojeada algunas de sus ventajas:

Placa de circuito de alta frecuencia Taconic de cobre del PWB de RF-35TC 0.3m m 1oz RF 0



Gestión termal excepcional

Este material ofrece funcionamiento superior de la disipación de calor, así que es un tipo de lamina de pequeñas pérdidas termalmente conductora. Es más adecuado para los usos del poder más elevado. El calor disipa lejos de ambos la línea de transmisión en los componentes del PWB y superficiales del soporte tales como condensador etc.



Semejantemente, la estabilidad de DK está a través de una gama de temperaturas amplia; los aumentos y las eficacias de la antena se aumentan, los enlaces de RF-35TC muy bien al cobre del perfil bajo, reduciendo pérdida de inserción.



Volviendo a la tabla, hechemos una ojeada sus usos principales:

1. Amplificadores de potencia: Extremadamente - el Df bajo de 0,0011 y la alta conductividad termal son particulares adecuados para los usos del amplificador de potencia.

2. Acopladores: El eje bajo CTE de Z y la temperatura DK estable son críticos para estrecho y la banda amplia cubrió los acopladores.

3. Filtros: Los valores bajos de X y de Y CTE son cruciales para mantener distancias críticas entre los oligoelementos en un filtro impreso



Además, es también ampliamente utilizado en las antenas, equipo por satélite y así sucesivamente. Después, hechemos una ojeada nuestras capacidades del PWB.



Capacidad del PWB
Material del PWB: PTFE basó el substrato llenado de cerámica de la fibra de vidrio
Diseñador: RF-35TC
Constante dieléctrica @ 10GHz: 3,50
Cuenta de la capa: 1 capa, 2 capas, tipo de múltiples capas, híbrido
Peso de cobre: 0.5oz, 1oz, 2oz
Grueso del PWB: 0.3m m, 0.6m m, 0.8m m, 1.6m m
(substrato 10mil, 20mil, 30mil, 60mil)
Máscara de la soldadura: Etc. verde, rojo, negro, blanco, azul.
Tamaño del PWB: ≤400mm X 500m m
Final superficial: Cobre desnudo, HASL, ENIG, lata etc. de la inmersión.




Actualmente, nuestra compañía puede proporcionar el solo PWB echado a un lado, el PWB echado a un lado doble, el PWB de múltiples capas y el PWB híbrido.



El grueso de cobre es principalmente 1oz y 2oz.



Según diversas aplicaciones, hay muchas clases de grueso para elegir, por ejemplo 0.3m m, 0.6m m, 0.8m m y 1.6m m.



El color de la máscara de la soldadura está disponible en el etc. verde, rojo, negro, blanco y azul.



Nuestro tamaño máximo del PWB está dentro de 400X 500m m.



Una variedad de finales superficiales están disponibles, por ejemplo el cobre desnudo, el nivel del aire caliente, oro de la inmersión y lata de la inmersión.



Placa de circuito de alta frecuencia Taconic de cobre del PWB de RF-35TC 0.3m m 1oz RF 1

El color básico del PWB de RF-35TC es marrón y gris.



Nuestra compañía se centra en prototipos, el pequeño lote y la producción en masa. Si usted tiene cualquier pregunta, no dude en entrarnos en contacto con por favor.

Gracias por leer.



Apéndice: Hoja de datos RF-35TC

VALORES TÍPICOS DE RF-35TC
Propiedad Método de prueba Unidad Valor Unidad Valor
Gigahertz de DK @10 IPC-650 2.5.5.5 .1 (modificado)   3,5   3,5
Tck (- 30 a 120) IPC-650 2.5.5.5 .1 (modificado) PPM 24 PPM 24
Gigahertz del Df @10 IPC-650 2.5.5.5 .1 (modificado)   0,0011   0,0011
Avería dieléctrica IPC-650 2.5.6 (en-avión, dos pernos en aceite) kilovoltio 56,7 kilovoltio 56,7
Fuerza dieléctrica ASTM D 149 (a través del avión) V/mil 570 V/mm 22.441
Resistencia de arco IPC-650 2.5.1 Segundos 304 Segundos 304
Absorción de la humedad IPC-650 2.6.2.1 % 0,05 % 0,05
Fuerza flexural (Doctor en Medicina) ASTM D 790/IPC-650 2.4.4 PSI 12.900 N/mm2 88,94
Fuerza flexural (CD) ASTM D 790/IPC-650 2.4.4 PSI 11.700 N/mm2 80,67
Resistencia a la tensión (Doctor en Medicina) ASTM D 3039/IPC-TM-650 2.4.19 PSI 9.020 N/mm2 62,19
Resistencia a la tensión (CD) ASTM D 3039/IPC-TM-650 2.4.19 PSI 7.740 N/mm2 53,37
Alargamiento en la rotura (Doctor en Medicina) ASTM D 3039/IPC-TM-650 2.4.19 % 1,89 N/mm 1,89
Alargamiento en la rotura (CD) ASTM D 3039/IPC-TM-650 2.4.19 % 1,7 % 1,7
Módulo de Young (Doctor en Medicina) ASTM D 3039/IPC-TM-650 2.4.19 PSI 667.000 N/mm2 4.599
Módulo de Young (CD) ASTM D 3039/IPC-TM-650 2.4.19 PSI 637.000 N/mm2 4.392
El ratio de Poisson (Doctor en Medicina) ASTM D 3039/IPC-TM-650 2.4.19   0,18   0,18
El ratio de Poisson (CD) ASTM D 3039/IPC-TM-650 2.4.19   0,23   0,18
Módulo compresivo ASTM D 695 ( 23) PSI 560.000 N/mm2 3.861
Fuerza flexural (Doctor en Medicina) ASTM D 790/IPC-650 2.4.4 PSI 1,46 x 106 N/mm2 10.309
Fuerza flexural (CD) ASTM D 790/IPC-650 2.4.4 PSI 1,50 x 106 N/mm2 10.076
Cáscara Stength (½ oz.CVH) IPC-650 2.4.8 (tensión termal.) Ibs. /inch 7 g/cm3 1,25
Conductividad termal (no vestida, 125) ASTM F433 (flujo del calor guardado) Con (mK) 0,6 Con (mK) 0,6
Conductividad termal (C1/C1,125℃) ASTM F433 (flujo del calor guardado) Con (mK) 0,92 Con (mK) 0,92
Conductividad termal (CH/CH, 125) ASTM F433 (flujo del calor guardado) Con (mK) 0,87 Con (mK) 0,87
Estabilidad dimensional (Doctor en Medicina) IPC-650-2.4.39 Sec.5.4 (después de grabado de pistas) mils/in. 0,23 mm/M 0,23
Estabilidad dimensional (CD) IPC-650-2.4.39 Sec.5.4 (después de grabado de pistas) mils/in. 0,64 mm/M 0,64
Estabilidad dimensional (Doctor en Medicina) IPC-650-2.4.39 Sec.5.5 (tensión termal.) mils/in. -0,04 mm/M -0,04
Estabilidad dimensional (CD) IPC-650-2.4.39 Sec.5.5 (tensión termal.) mils/in. 0,46 mm/M 0,46
Resistencia superficial IPC-650 2.5.17.1 (después de temporeros elevados.) Mohms 8,33 x 107 Mohms 8,33 x 107
Resistencia superficial IPC-650 2.5.17.1 (después de humedad) Mohms 6,42 x 107 Mohms 6,42 x 107
Resistencia de volumen IPC-650 2.5.17.1 (después de temporeros elevados.) Mohms/cm 5,19 x 108 Mohms/cm 5,19 x 108
Resistencia de volumen IPC-650 2.5.17.1 (después de humedad) Mohms/cm 2,91 x 108 Mohms/cm 2,91 x 108
CTE (eje) de X (25-260℃) IPC-650 2.4.41/ASTM D 3386 ppm/℃ 11 ppm/℃ 11
CTE (eje) de Y (25-260℃) IPC-650 2.4.41/ASTM D 3386 ppm/℃ 13 ppm/℃ 13
CTE (eje) de Z (25-260℃) IPC-650 2.4.41/ASTM D 3386 ppm/℃ 34 ppm/℃ 34
Densidad ASTM D 792 g/cm3 2,35 g/cm3 2,35
Dureza ASTM D 2240 (orilla D)   79,1   79,1
Tensión en la rotura (Doctor en Medicina) ASTM D 790/IPC-650 2.4.4 % 0,014 % 0,014
Tensión en la rotura (CD) ASTM D 790/IPC-650 2.4.4 % 0,013 % 0,013
Calor específico ASTM E 1269-05, E 967-08, E968-02 j (℃ de g) 0,94 j (℃ de g) 0,94
TD (pérdida de peso del 2%) IPC-650 2.4.24.6 /TGA de 788 420
TD (pérdida de peso del 5%) IPC-650 2.4.24.6 /TGA de 817 436
