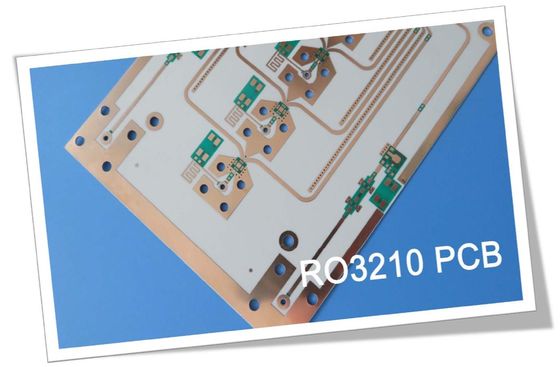

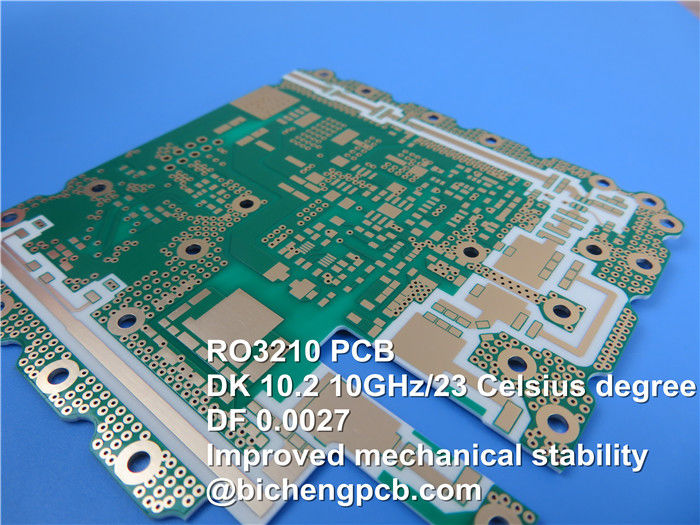

PWB de alta frecuencia de Rogers RO3210 con oro de la inmersión de la capa 25mil y 50mil, lata de la inmersión y plata de la inmersión
(los PWB son productos por encargo, la imagen y los parámetros mostrados están apenas para la referencia)
Hola todo el mundo,
Estamos hablando hoy de RO3210 PCBs de alta frecuencia.
Las laminas de alta frecuencia del circuito RO3210 son laminas de cerámica-llenadas reforzadas con fibra de vidrio tejida. El material RO3210 fue diseñado como extensión de los materiales de alta frecuencia del circuito de la serie RO3000 con una característica de distinción-- estabilidad mecánica mejorada.
Las características y las ventajas son como sigue:
1. El refuerzo de cristal tejido, mejora la rigidez para una dirección más fácil.
2, el funcionamiento eléctrico y mecánico uniforme, es ideales para la estructura de alta frecuencia de múltiples capas compleja.
3. Partidos bajos del coeficiente de la extensión del en-avión a revestir con cobre, que es confiable para las asambleas montadas superficiales; cuál es conveniente para el uso con diseños híbridos del tablero de múltiples capas de epoxy.
4. Estabilidad dimensional excelente, resultados en altas producciones de la producción.
5. La suavidad superficial, permite una línea más fina tolerancia de la aguafuerte.
Capacidad del PWB
| Material del PWB: |
laminas De cerámica-llenadas |
| Designación: |
RO3210 |
| Constante dieléctrica: |
10,2 ±0.5 (proceso) |
| 10,8 (diseño) |
| Cuenta de la capa: |
2 capas, PWB de múltiples capas, híbrido |
| Peso de cobre: |
0.5oz (17 µm), 1oz (los 35µm), 2oz (los 70µm) |
| Grueso del PWB: |
25mil (0.635m m), 50mil (1.27m m) |
| Tamaño del PWB: |
≤400mm X 500m m |
| Máscara de la soldadura: |
Etc. verde, negro, azul, amarillo, rojo. |
| Final superficial: |
Cobre desnudo, HASL, ENIG, OSP etc…. |
| |
|
La capa doble RO3210 que PCBs de alta frecuencia está disponible con 0.5oz para 2oz acabó de cobre, el tamaño grueso, máximo 400m m de 0.7m m y de 1.3m m por 500m m, el final superficial con cobre desnudo, la nivelación caliente del aire, el oro etc. de la inmersión.
Los usos típicos son:
1. Infraestructura de la estación base
2. LMDS y banda ancha inalámbrica
3. Placas madre del poder
4. Lectores de metro remotos
5. Sistemas de telecomunicaciones inalámbricos
El color básico de PWB RO3210 es blanco.
El proceso de fabricación de PWB de alta frecuencia RO3210 es similar al PWB estándar de PTFE, así que es conveniente para el proceso de fabricación del volumen que gana el mercado ventajoso.
Hoja de datos del material de alta frecuencia del circuito RO3210
| Valor típico RO3210 |
| Propiedad |
RO3210 |
Dirección |
Unidades |
Condición |
Método de prueba |
| Constante dieléctrica, proceso del ε |
10.2±0.5 |
Z |
|
10 gigahertz 23℃ |
IPC-TM-650 2.5.5.5 afianzó Stripline con abrazadera |
| Constante dieléctrica, diseño del ε |
10,8 |
Z |
|
8GHz a 40 gigahertz |
Método de la longitud de la fase diferenciada |
| Factor de disipación, tanδ |
0,0027 |
Z |
|
10 gigahertz 23℃ |
IPC-TM-650 2.5.5.5 |
| Coeficiente termal de ε |
-459 |
Z |
ppm/℃ |
10 gigahertz 0℃to 100℃ |
IPC-TM-650 2.5.5.5 |
| Estabilidad dimensional |
0,8 |
X, Y |
mm/m |
COND A |
ASTM D257 |
| Resistencia de volumen |
103 |
|
MΩ.cm |
COND A |
IPC 2.5.17.1 |
| Resistencia superficial |
103 |
|
MΩ |
COND A |
IPC 2.5.17.1 |
| Módulo extensible |
579
517 |
Doctor en Medicina
CMD |
kpsi |
23℃ |
ASTM D 638 |
| Absorción de agua |
<0.1 |
- |
% |
D24/23 |
IPC-TM-650 2.6.2.1 |
| Calor específico |
0,79 |
|
j/g/k |
|
Calculado |
| Conductividad termal |
0,81 |
|
W/M/K |
80℃ |
ASTM C518 |
Coeficiente de extensión termal
(- 55 a 288℃) |
13
34 |
X, Y
Z |
ppm/℃ |
Derecho del 23℃/50% |
IPC-TM-650 2.4.4.1 |
| TD |
500 |
|
℃ |
TGA |
ASTM D3850 |
| Densidad |
3 |
|
gm/cm3 |
|
|
| Fuerza de cáscara de cobre |
11 |
|
pli |
1oz, EDC después del flotador de la soldadura |
IPC-TM 2.4.8 |
| Inflamabilidad |
V-0 |
|
|
|
UL 94 |
| Proceso sin plomo compatible |
Sí |
|
|
|
|
