Final superficial de cobre desnudo del tablero Taconic de múltiples capas del PWB de TLF-35 400x500m m

Cuota De Producción:	1pcs
Embalaje Estándar:	Vacío bags+Cartons
Período De Entrega:	8-9 días laborables
Método De Pago:	T/T
Capacidad De Suministro:	5000pcs por mes

Detalles Información

Descripción del Producto

Información detallada

Lugar de origen

China

Nombre de la marca

Bicheng

Certificación

UL, ISO9001, IATF16949

Número de modelo

BIC-091.V1.0

Materia prima:

laminas Orgánico-de cerámica TLF-35

Cuenta de la capa:

1 capa, 2 capas, 4 capas.

Grueso del PWB:

0.8m m, 1.6m m

Tamaño del PWB:

≤400 mm X 500 mm

Peso de cobre:

0.5oz, 1oz, 2oz

Final superficial:

Cobre desnudo, HASL, ENIG, lata etc. de la inmersión.

Resaltar:

Tablero de múltiples capas de cobre desnudo del PWB

tablero de múltiples capas del PWB de 400x500m m

Tablero de múltiples capas del PWB IATF16949

Descripción del Producto

PCB de alta frecuencia Taconic TLF-35con recubrimiento de 30 mil, 60 mil de espesor Immersion Gold, HASL, Immersion Silver y Tin

(Los PCB son productos hechos a medida, la imagen y los parámetros que se muestran son solo para referencia)

Hola a todos,

Hoy, hablamos de PCB de alta frecuencia TLF-35.

Taconic TLF-35 es un laminado de cerámica orgánica que se basa en un refuerzo de vidrio tejido.Es el resultado de la tecnología de relleno cerámico y la fibra de vidrio PTFE recubierta.

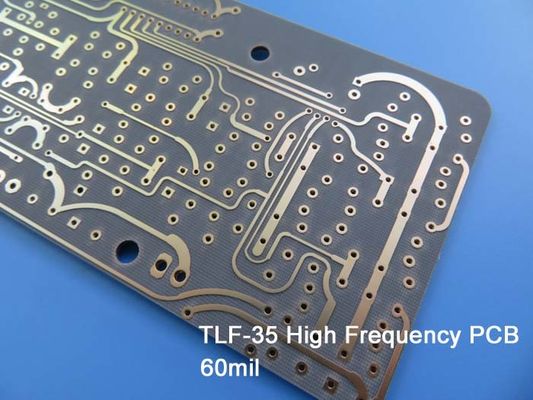

Final superficial de cobre desnudo del tablero Taconic de múltiples capas del PWB de TLF-35 400x500m m 0

Valores típicos de TLF-35

Propiedad	Método de prueba	Unidades	Valor	Unidades	Valor
Constante dieléctrica a 1,9 GHz	Mod. IPC-TM650 2.5.5.5.1		3,50 ±0,05		3,50 ±0,05
Factor de disipación a 1,9 GHz	Mod. IPC-TM650 2.5.5.5.1		0.0016		0.0016
Factor de disipación a 10 GHz	Mod. IPC-TM650 2.5.5.5.1		0.0022		0.0022
Absorción de agua	IPC-TM 650 2.6.2.1	%	0.03	%	0.03
Resistencia al pelado (1 oz. de cobre)	IPC-TM 650 2.4.8	Lbs./pulgada lineal	10	N/mm	1.8
Resistividad de volumen	IPC-TM 650 2.5.17.1	Mohm·cm	2,0x10⁹	Mohm·cm	2,0x10⁹
Resistividad de superficie	IPC-TM 650 2.5.17.1	mamá	3,0x10⁸	mamá	3,0x10⁸
Resistencia a la flexión a lo largo	IPC-TM 650 650 2.4.4	psi	13000	N/mm²	90
Resistencia a la flexión en sentido transversal	IPC-TM 650 650 2.4.4	psi	13000	N/mm²	90
Conductividad térmica	IPC-TM 650 2.4.50	W/m/K	0.37	W/m/K	0.37
xy CET (50 ~ 150℃)	IPC-TM 650 2.4.41	ppm/℃	9-12	ppm/℃	9-12
z CET (50 ~ 150℃)	IPC-TM 650 2.4.41	ppm/℃	80	ppm/℃	80
inflamabilidad	UL-94		V-0		V-0

Nos beneficiamos de sus siguientes ventajas:

1. Distorsión de intermodulación de fase mejorada (PIMD) con DK3.5

TLF-35 está diseñado para obtener rendimientos PIMD mejorados en PCB de tamaño efectivo para aplicaciones de antena.La constante dieléctrica de TLF-35 es 3,5, que es similar a los niveles requeridos por PIMD.

2. Mejora de la calidad de la PTH

Muestra una mejor calidad de PTH, lo que da como resultado una pared de orificio más estable y una resistencia de aislamiento incluso para los orificios perforados más pequeños.

3. Estable a alta frecuencia

TLF-35 está diseñado para ofrecer un rendimiento superior de alta frecuencia.

4. Baja absorción de humedad

Su tasa de absorción de humedad ultrabaja y su bajo factor de disipación minimizan el cambio de fase con la frecuencia.

5. Costo.

El bajo costo realiza aplicaciones comerciales de microondas y radiofrecuencia de alto volumen.

Final superficial de cobre desnudo del tablero Taconic de múltiples capas del PWB de TLF-35 400x500m m 1

Las aplicaciones típicas se muestran a continuación.

1. Antena

2. Amplificadores de potencia (TD-SCDMA, WCDMAS, LTE, WLAN, etc.)

3. LNA, repetidor PA

4. Componentes de RF pasivos (filtros, acopladores, etc.)

Final superficial de cobre desnudo del tablero Taconic de múltiples capas del PWB de TLF-35 400x500m m 2

NuestroCapacidad de placa de circuito impreso(TLF-35)

Capacidad de placa de circuito impreso
Material de placa de circuito impreso:	Laminados de cerámica orgánica
Designación:	TLF-35
Constante dieléctrica	3,50 ±0,05
Número de capas:	1 capa, 2 capas, 4 capas.
Peso de cobre:	0.5 oz, 1 oz, 2 oz
Grosor de placa de circuito impreso:	0,8 mm, 1,6 mm
Tamaño de placa de circuito impreso:	≤400 mm X 500 mm
Acabado de la superficie:	Cobre desnudo, HASL, ENIG, estaño de inmersión, etc.

Podemos suministrar PCB de alta frecuencia TLF-35 con 1 oz y 2 oz de cobre, 0,8 mm y 1,6 mm de espesor, tamaño máximo del panel 400 X 500 mm, con acabado superficial de cobre desnudo, HASL, ENIG, estaño de inmersión, etc.

Bicheng se especializa en brindarle prototipos, lotes pequeños y servicio de producción en masa.

Si tiene alguna pregunta, no dude en contactarnos.

Gracias por su lectura.
