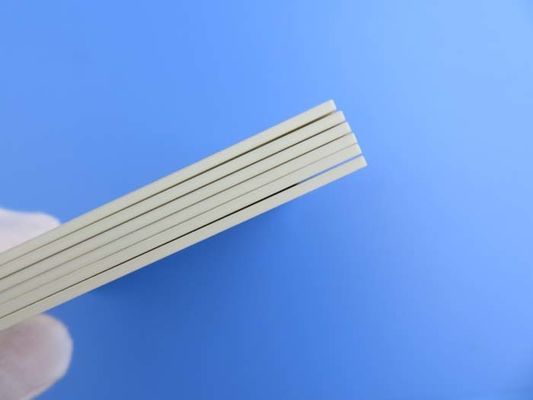

PWB multi RO4003C 32mil de la capa de la UL 94 del oro de la inmersión y RO4450F 12mil PP
  • Nombre
  • Nombre
  • Nombre

PWB multi RO4003C 32mil de la capa de la UL 94 del oro de la inmersión y RO4450F 12mil PP

Cuota De Producción: 1pcs
Precio: USD9.99-99.99
Embalaje Estándar: Vacío bags+Cartons
Período De Entrega: 8-9 días laborables
Método De Pago: T/T
Capacidad De Suministro: 5000pcs por mes
Detalles Información
Descripción del Producto
Información detallada
Lugar de origen
China
Nombre de la marca
Bicheng
Certificación
UL, ISO9001, IATF16949
Número de modelo
BIC-069.V1.0
Materia prima:
RO4003C 32mil + RO4450F 12mil PP
Cuenta de la capa:
4 capas
Grueso del PWB:
2.1m m
Tamaño del PWB:
113m m x 80m m = 1 tipo = 4 pedazos
Peso de cobre:
1oZ
Final superficial:
oro de la inmersión
Resaltar:

PWB multi de la capa del oro de la inmersión

,

PWB multi de la capa de la UL 94

,

PWB del oro de la inmersión de la UL 94

Descripción del Producto



PCB de alta frecuencia de 4 capasEn 2 núcleos de32mil0,813 mmRO4003C y 12mil RO4450F para acoplador de ultra alta frecuencia

(Las placas de circuito impreso son productos hechos a medida, la imagen y los parámetros que se muestran son solo para referencia)



Hoy hablamos de un tipo de PCB de alta frecuencia de 4 capas.Esta PCB está construida sobre 2 hojas de núcleos RO4003C de 0,813 mm (32 mil) con 1 hoja preimpregnada RO4450F para la aplicación de acoplador de ultra alta frecuencia.Lo que sigue es la acumulación.



PWB multi RO4003C 32mil de la capa de la UL 94 del oro de la inmersión y RO4450F 12mil PP 0



En general, las placas de circuito impreso de alta frecuencia de Rogers multicapa están hechas de todos los materiales de alta frecuencia, incluido el adhesivo preimpregnado.Como todos saben, hay 6 núcleos en la familia RO4003C, es decir, de 8 mil (0,203 mm) a 60 mil (1,524 mm).



RO4003C:
8mil 0,203 mm
12mil 0,305 mm
16mil 0,406 mm
20mil 0.508mm
32mil 0,813 mm
60mil 1.524 mm



Apéndice: Propiedades de RO4003C

Valor típico de RO4003C
Propiedad RO4003C Dirección Unidades Condición Método de prueba
Constante dieléctrica,εProceso 3,38±0,05 Z   10 GHz/23 ℃ IPC-TM-650 2.5.5.5 Línea de banda sujeta
Constante dieléctrica,εDiseño 3.55 Z   8 a 40 GHz Método de longitud de fase diferencial
Factor de disipacióntan,δ 0.0027
0.0021		 Z   10 GHz/23 ℃
2,5 GHz/23 ℃		 IPC-TM-650 2.5.5.5
Coeficiente Térmico de ε +40 Z ppm/℃ -50 ℃ a 150 ℃ IPC-TM-650 2.5.5.5
Resistividad de volumen 1,7x1010   MΩ.cm COND A IPC-TM-650 2.5.17.1
Resistividad de superficie 4,2x109   MΩ COND A IPC-TM-650 2.5.17.1
Fuerza eléctrica 31.2(780) Z Kv/mm(v/mil) 0,51 mm (0,020") IPC-TM-650 2.5.6.2
Módulo de tracción 19,650(2,850)
19.450(2.821)		 X
Y		 MPa (ksi) RT ASTM D 638
Resistencia a la tracción 139(20.2)
100(14.5)		 X
Y		 MPa (ksi) RT ASTM D 638
Fuerza flexible 276
(40)		   MPa
(kpsi)		   IPC-TM-650 2.4.4
Estabilidad dimensional <0.3 X,Y mmm
(mil/pulgada)		 después de grabado+E2/150℃ IPC-TM-650 2.4.39A
Coeficiente de expansión termal 11
14
46		 X
Y
Z		 ppm/℃ -55 ℃ a 288 ℃ IPC-TM-650 2.4.41
Tg >280   ℃TMA A IPC-TM-650 2.4.24.3
Td 425   ℃ TGA   ASTM D 3850
Conductividad térmica 0.71   W/M/bien 80℃ ASTM C518
Absorción de humedad 0.06   % 48hrs inmersión 0.060"
temperatura de la muestra 50 ℃		 ASTM D 570
Densidad 1.79   gramos/cm3 23℃ ASTM D 792
Fuerza de pelado de cobre 1.05
(6.0)		   N/mm
(pli)		 después de la soldadura flotar 1 oz.
Lámina EDC		 IPC-TM-650 2.4.8
inflamabilidad N / A       UL 94
Compatible con procesos sin plomo Sí



Las especificaciones de la placa son las siguientes:

Material base: RO4003C 32mil + RO4450F 12mil PP

Recuento de capas: 4 capas

Tipo: Agujeros de almenaje (medios agujeros) en el borde

Formato: 113 mm x 80 mm = 1 tipo = 4 piezas

Acabado superficial: Oro de inmersión

Peso de cobre: ​​Capa exterior 35 μm/ Capa interior 35 μm

Máscara de soldadura / Leyenda: no / no

Altura final de PCB: 2,1 mm

Estándar: IPC 6012 Clase 2

Embalaje: Se embalan 20 paneles para su envío.

Plazo de ejecución: 10 días laborables

Vida útil: 6 meses



disfrutas la fcaracteristicas y beneficios

1) Excelente rendimiento de alta frecuencia debido a la baja tolerancia y pérdida dieléctrica;

2) inspección AOI;

3) Satisfacer sus necesidades de PCB desde el prototipo hasta la producción en masa;

4) capacidad mensual de 30000 metros cuadrados;

5) 8000 tipos de PCB por mes;

6) Más de 16 años de experiencia en PCB;



Las aplicaciones son

(1) antena GPS

(2) amplificador WiFi

(3) amplificador de potencia

(4) transceptor de radiofrecuencia

(5) antena de televisión

(6) convertidor de adquisición de datos de radar

(8) espectro ensanchado, atenuador



PWB multi RO4003C 32mil de la capa de la UL 94 del oro de la inmersión y RO4450F 12mil PP 1



Etiquetas:

PWB multi de la capa 2OZ,

4 capas de la placa de circuito de múltiples capas,

placa de circuito de múltiples capas de 0.8m m
