Placa de circuito multi del PWB Rogers 4350 2.1m m 1oz RF de la capa

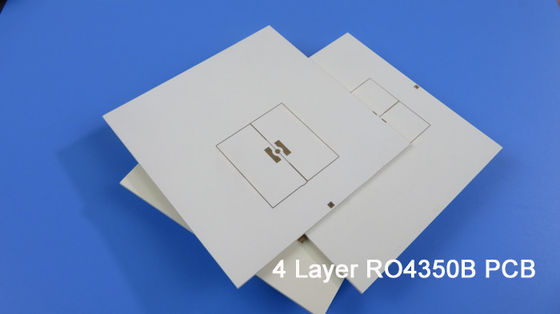

Placa de circuito del RF de 4 capas en Rogers 60mil RO4350B y 10mil RO4350B con el taladro trasero para el acoplador de la frecuencia ultraelevada

Este PWB del RF de 4 capas se emplea 60mil RO4350B y 10mil RO4350B para el uso del acoplador de la frecuencia ultraelevada. Mire la pila.

Las materias primas son base de 60mil RO4350B y base de 10mil RO4350B más prepreg de 4mil RO4450F. Hay cobre de 35 μm (1oz) en cada capa con la altura final 2.1m m gruesos. Los cojines son oro de la inmersión platearon. Detrás se perfora vía de la base 10mil. La perforación trasera puede reducir interferencia de ruido y mejorar integridad de señal. Usando la perforación trasera redujo con éxito la dificultad de la fabricación del PWB y evitó el uso de /blind enterrado vía.

Características y ventajas

1) RO4350B exhibe una constante dieléctrica estable sobre una gama de frecuencia amplia;

2) RO4350B le hace un substrato ideal para los usos de banda ancha;

3) Una tarifa más alta de la en-tiempo-entrega de la entrega a tiempo el de 98%;

4) El centrarse en los pequeños lotes y la producción de volumen media;

5) Inspección estricta de WIP y supervisión e instrucción de trabajo;

Usos

Filtro de la antena, de interferencia, inducción sana del interruptor de control, amplificador etc del tronco
