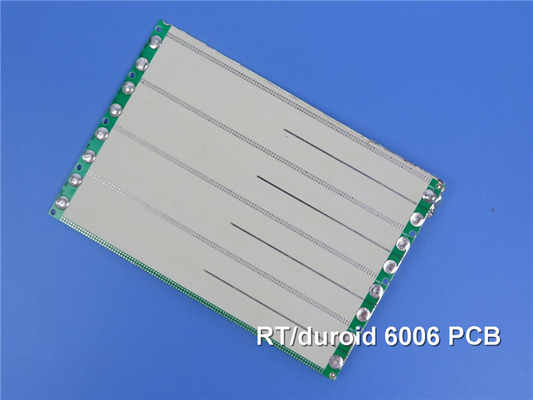

PWB de alta frecuencia de Rogers RT/Duroid 6006 con la máscara verde de la soldadura
  • Nombre
  • Nombre
  • Nombre

PWB de alta frecuencia de Rogers RT/Duroid 6006 con la máscara verde de la soldadura

Cuota De Producción: 1pcs
Embalaje Estándar: Vacío bags+Cartons
Período De Entrega: 8-9 días laborables
Método De Pago: T/T
Capacidad De Suministro: 5000pcs por mes
Detalles Información
Descripción del Producto
Información detallada
Lugar de origen
CHINA
Nombre de la marca
Bicheng
Certificación
UL, ISO9001, IATF16949
Número de modelo
BIC-062.V1.0
Materia prima:
Compuesto de cerámica-PTFE
Cuenta de la capa:
1 capa, 2 capas
Grueso del PWB:
10mil (0.254m m), 25mil (0.635m m), 50mil (1.27m m), 75mil (1.90m m)
Tamaño del PWB:
≤400 mm X 500 mm
Máscara de la soldadura:
Etc. verde, negro, azul, amarillo, rojo.
Peso de cobre:
0.5oz (17 µm), 1oz (los 35µm), 2oz (los 70µm)
Final superficial:
Cobre desnudo, HASL, ENIG, lata de la inmersión, OSP.
Resaltar:

PWB de alta frecuencia de Duroid 6006

,

PWB de alta frecuencia de Rogers RT

,

PWB de alta frecuencia de la máscara de la soldadura

Descripción del Producto



PWB de alta frecuencia de Rogers RT/Duroid 6006



Las laminas de la microonda de Rogers RT/duroid 6006 son los compuestos de cerámica-PTFE que se diseñan para los usos electrónicos y de la microonda de circuito que requieren una alta constante dieléctrica. La lamina de RT/duroid 6006 está disponible con un valor de la constante dieléctrica de 6,15.



PWB de alta frecuencia de Rogers RT/Duroid 6006 con la máscara verde de la soldadura 0



La microonda de RT/duroid 6006 lamina la facilidad de la característica de la fabricación y de la estabilidad funcionando. Resultados de esta propiedad en la posibilidad de la producción en masa y de reducir el coste de mercancías. Tiene firmemente control de la constante dieléctrica y de grueso, la absorción de la humedad baja, y buena estabilidad mecánica termal.



PWB de alta frecuencia de Rogers RT/Duroid 6006 con la máscara verde de la soldadura 1



PWB de alta frecuencia de Rogers RT/Duroid 6006 con la máscara verde de la soldadura 2



Las placas de circuito impresas de RT/Duroid 6006 son ampliamente utilizadas en los sistemas de evitación de colisión de los aviones, los sistemas de alarma de tierra del radar, las antenas y los sistemas de comunicaciones por satélite etc. del remiendo.



Valor típico de RT/duroid 6006
Propiedad RT/duroid 6006 Dirección Unidades Condición Método de prueba
Constante dieléctrica, εProcess 6.15±0.15 Z   10 GHz/23℃ IPC-TM-650 2.5.5.5 afianzó stripline con abrazadera
Constante dieléctrica, εDesign 6,45 Z   8GHz a 40 gigahertz Método de la longitud de la fase diferenciada
Factor de disipación, tanδ 0,0027 Z   10 GHz/A IPC-TM-650 2.5.5.5
Coeficiente termal de ε -410 Z ppm/℃ -50℃-170℃ IPC-TM-650 2.5.5.5
Resistencia de volumen 7 x 107   Mohm.cm IPC 2.5.17.1
Resistencia superficial 2 x 107   Mohm IPC 2.5.17.1
Propiedades extensibles ASTM D638 (tarifa de tensión 0.1/min.)
Módulo de Young 627(91) 517(75) X Y MPa (kpsi)
Última tensión 20 (2,8) 17 (2,5) X Y MPa (kpsi)
Última tensión 12 a 13 4 a 6 X Y %
Propiedades compresivas   ASTM D695 (tarifa de tensión 0.05/min.)
Módulo de Young 1069 (115) Z MPa (kpsi)
Última tensión 54 (7,9) Z MPa (kpsi)
Última tensión 33 Z %
Módulo flexural 2634 (382) 1951 (283) X MPa (kpsi) ASTM D790
Última tensión 38 (5,5) X Y MPa (kpsi)
Deformación bajo carga 0,33 2,1 Z Z % 24hr/50℃/7MPa 24hr/150℃/7MPa ASTM D261
Absorción de la humedad 0,05   % D48/50℃ 0,050" (1.27m m) densamente IPC-TM-650 2.6.2.1
Conductividad termal 0,49   W/m/k 80℃ ASTM C518
Coeficiente de extensión termal 47
34
117		 X
Y
Z		 ppm/℃ Derecho del 23℃/50% IPC-TM-650 2.4.41
TD 500   ℃ TGA   ASTM D3850
Densidad 2,7   g/cm3   ASTM D792
Calor específico 0,97 (0,231)   j/g/k
(BTU/ib/OF)		   Calculado
Cáscara de cobre 14,3 (2,5)   pli (N/mm) después de flotador de la soldadura IPC-TM-650 2.4.8
Inflamabilidad V-0       UL 94
Proceso sin plomo compatible Sí



PWB de alta frecuencia de Rogers RT/Duroid 6006 con la máscara verde de la soldadura 3
