Tablero del PWB del oro RO4730G3 60mil Rogers de la inmersión 1.524m m DK3.0

rogersPCB de alta frecuencia integradoRO4730G360mil 1.524milímetroDK3.0 Con Inmersión Gold paraCelluyoAntena de estación base ars

(Las placas de circuito impreso son productos hechos a medida, la imagen y los parámetros que se muestran son solo para referencia)

Los laminados de grado de antena Rogers RO4730G3 son una alternativa confiable y económica a los laminados convencionales basados ​​en PTFE.Tiene las propiedades mecánicas y eléctricas que necesitan los diseñadores de antenas.Los materiales tienen una constante dieléctrica de 3,0 y una tangente de pérdida de 0,0022 medida a 2,5 GHz cuando se utiliza lámina EDC con tratamiento inverso LoPro.Estos valores permiten a los diseñadores de antenas obtener valores de ganancia sustanciales al tiempo que minimizan la pérdida de señal.Los materiales están disponibles con un rendimiento PIM bajo demostrado, con valores superiores a -160dBc.

Los materiales RO4730G3 son compatibles con el epoxi convencional y el procesamiento de soldadura sin plomo a alta temperatura.No requiere el tratamiento especial necesario en los laminados tradicionales a base de PTFE para la preparación de agujeros pasantes enchapados.La capa múltiple se puede lograr usando la capa adhesiva RO4450F a 175 ℃.Los sistemas de resina de RO4730G3 están diseñados para proporcionar las propiedades que buscan los diseñadores de antenas.La temperatura de transición vítrea supera los 280 °C, lo que genera un CTE bajo en el eje Z, excelente confiabilidad de orificios pasantes enchapados y procesabilidad de soldadura sin plomo.

La aplicación típica es antenas de estación base celular.

Descripción general

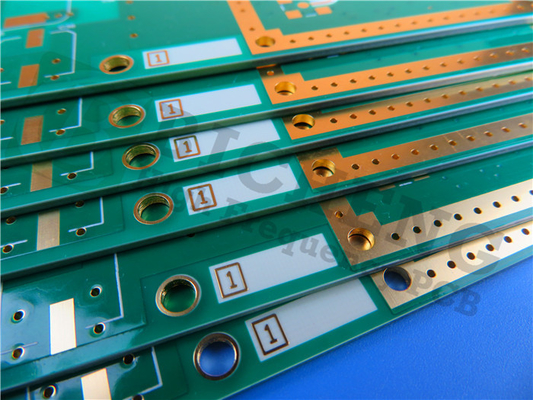

Este es un tipo de PCB de RF de doble cara construido en 1.524 mm (60 mil) RO4730G3 para la aplicación de PCB de antena de estación base celular.

Especificaciones básicas

Material base: RO4730G3 60mil (1.524mm)

Constante dieléctrica: 3,0+/-0,05

Recuento de capas: 2 capas

Tipo: agujeros pasantes

Formato: 110mm x 95mm = 1 tipo = 1 pieza

Acabado superficial: Oro de inmersión

Peso de cobre: ​​Capa exterior 35 μm

Máscara de soldadura |Leyenda: Verde |Blanco

Altura final de PCB: 1,6 mm

Estándar: IPC 6012 Clase 2

Embalaje: Se embalan 20 piezas para el envío.

Plazo de ejecución: 7 días laborables

Vida útil: 6 meses

Hoja de datos de Rogers 4730 (RO4730G3)
