El PWB de alta frecuencia del PWB 0.9m m de Rogers RT/Duroid 5880 plateó a través del agujero
  • Nombre
  • Nombre

El PWB de alta frecuencia del PWB 0.9m m de Rogers RT/Duroid 5880 plateó a través del agujero

Cuota De Producción: 1pcs
Precio: USD9.99-99.99
Embalaje Estándar: Vacío bags+Cartons
Período De Entrega: 8-9 días laborables
Método De Pago: T/T
Capacidad De Suministro: 5000pcs por mes
Detalles Información
Descripción del Producto
Información detallada
Lugar de origen
China
Nombre de la marca
Bicheng
Certificación
UL, ISO9001, IATF16949
Número de modelo
BIC-022.V1.0
Materia prima:
RT/Duroid 5880
Cuenta de la capa:
2 capas
Grueso del PWB:
0.9M M
Tamaño del PWB:
91 x 62mm=1PCS
Peso de cobre:
1oz
Final superficial:
oro de la inmersión
Resaltar:

PWB de alta frecuencia del RT Duroid 5880

,

PWB de alta frecuencia de 0.9m m

,

0.9m m plateados a través del PWB del agujero

Descripción del Producto

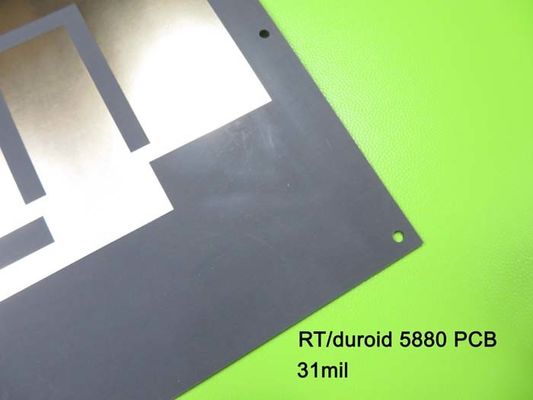

PWB de alta frecuencia de Rogers RT/Duroid 5880 31mil 0.787m m para las antenas de radio de punto a punto de Digitaces

(Las placas de circuito impresas son productos por encargo, la imagen y los parámetros mostrados están apenas para la referencia)



Rogers que el material el de alta frecuencia de RT/duroid 5880 es la microfibra de cristal reforzó compuestos de PTFE que se diseña para exigir usos de circuito del stripline y de la microcinta. Los resultados excepcionales de la uniformidad de la constante dieléctrica de sus microfibras aleatoriamente orientadas. La constante dieléctrica de RT/duroid 5880 es uniforme del panel al panel y es constante sobre una gama de frecuencia ancha. Su factor de disipación bajo amplía la utilidad de RT/duroid 5880 a banda Ku y a antedicho. Los materiales de RT/duroid 5880 se cortan, se esquilan y se trabajan a máquina fácilmente para formar. Son resistentes a todos los solventes y reactivo, calientes o fríos, usados normalmente en grabar al agua fuerte los circuitos impresos o en platear los bordes y los agujeros.



Usos típicos:

- antenas de banda ancha de la línea aérea comercial

- circuitos de la microcinta



- circuitos del stripline

- usos de la onda de milímetro

- sistemas militares del radar

- sistemas de dirección de misil y antenas de radio digitales de punto a punto etc.



Especificaciones del PWB

TAMAÑO DEL PWB 91 x 62mm=1PCS
TIPO DEL TABLERO El doble echó a un lado PWB
Número de capas 2 capas
Componentes superficiales del soporte SÍ
A través de componentes del agujero SÍ
PILA DE LA CAPA cobre ------- capa SUPERIOR de 35um (1 onza) +plate
RT/duroid 0.787m m (31 milipulgada)
cobre ------- 35um (1oz) + capa de la placa BOT
TECNOLOGÍA
Rastro y espacio mínimos: milipulgada 4 milipulgadas/4
Agujeros mínimos/máximos: 0,3 milímetros/4,2 milímetros
Número de diversos agujeros: 9
Número de agujeros de taladro: 101
Número de ranuras molidas: 0
Número de recortes internos: 0
Control de la impedancia: no
Número de finger del oro: 0
MATERIAL DEL TABLERO
Epóxido de cristal: RT/duroid 0.787m m (31 milipulgada)
Externo final de la hoja: 1 onza
Hoja final interna: N/A
Altura final del PWB: 0,9 milímetros ±0.1
EL PLATEAR Y CAPA
Final superficial Oro de la inmersión
Suelde la máscara para aplicarse a: N/A
Color de la máscara de la soldadura: N/A
Tipo de la máscara de la soldadura: N/A
CONTOUR/CUTTING Encaminamiento
MARCA
Lado de la leyenda componente N/A
Color de la leyenda componente N/A
Fabricante Name o logotipo: N/A
VÍA Plateado a través del agujero (PTH), tamaño mínimo 0.3m m.
GRADO DE FLAMIBILITY Aprobación de la UL 94-V0 MÍNIMA.
TOLERANCIA DE LA DIMENSIÓN
Dimensión del esquema: 0,0059"
Galjanoplastia del tablero: 0,0029"
Tolerancia del taladro: 0,002"
PRUEBA Envío anterior de la prueba eléctrica del 100%
TIPO DE ILUSTRACIONES QUE SE PROVEERÁN fichero del correo electrónico, Gerber RS-274-X, PCBDOC etc
ÁREA DE SERVICIO Por todo el mundo, global.



El PWB de alta frecuencia del PWB 0.9m m de Rogers RT/Duroid 5880 plateó a través del agujero 0



Hoja de datos de Rogers 5880 (RT/duroid 5880)

Valor típico de RT/duroid 5880
Propiedad RT/duroid 5880 Dirección Unidades Condición Método de prueba
Constante dieléctrica, εProcess 2,20
espec. 2.20±0.02.		 Z N/A C24/23/50
C24/23/50		 1 megaciclo IPC-TM-650 2.5.5.3
10 gigahertz IPC-TM 2.5.5.5
Constante dieléctrica, εDesign 2,2 Z N/A 8GHz a 40 gigahertz Método de la longitud de la fase diferenciada
Factor de disipación, tanδ 0,0004
0,0009		 Z N/A C24/23/50
C24/23/50		 1 megaciclo IPC-TM-650 2.5.5.3
10 gigahertz IPC-TM 2.5.5.5
Coeficiente termal de ε -125 Z ppm/℃ -50℃ del℃to 150 IPC-TM-650 2.5.5.5
Resistencia de volumen 2 x 107 Z Mohm cm C/96/35/90 ASTM D 257
Resistencia superficial 3 x 107 Z Mohm C/96/35/90 ASTM D 257
Calor específico 0,96 (0,23) N/A j/g/k
(cal/g/c)		 N/A Calculado
Módulo extensible Prueba en el℃ 23 Prueba en el℃ 100 N/A MPa (kpsi) ASTM D 638
1070(156) 450(65) X
860(125) 380(55) Y
Última tensión 29 (4,2) 20 (2,9) X
27 (3,9) 18 (2,6) Y
Última tensión 6 7,2 X %
4,9 5,8 Y
Módulo compresivo 710(103) 500(73) X MPa (kpsi) ASTM D 695
710(103) 500(73) Y
940(136) 670(97) Z
Última tensión 27 (3,9) 22 (3,2) X
29 (5,3) 21 (3,1) Y
52 (7,5) 43 (6,3) Z
Última tensión 8,5 8,4 X %
7,7 7,8 Y
12,5 17,6 Z
Absorción de la humedad 0,02 N/A % 0,62" (1.6m m) D48/50 ASTM D 570
Conductividad termal 0,2 Z W/m/k ℃ 80 ASTM C 518
Coeficiente de extensión termal 31
48
237		 X
Y
Z		 ppm/℃ 0-100℃ IPC-TM-650 2.4.41
TD 500 N/A ℃ TGA N/A ASTM D 3850
Densidad 2,2 N/A gm/cm3 N/A ASTM D 792
Cáscara de cobre 31,2 (5,5) N/A Pli (N/mm) hoja de 1oz (35m m) EDC
después de flotador de la soldadura		 IPC-TM-650 2.4.8
Inflamabilidad V-0 N/A N/A N/A UL 94
Proceso sin plomo compatible Sí N/A N/A N/A N/A
