Datos del producto:
Pago y Envío Términos:
|
| Materia prima: | Rogers 4300C | Tamaño del PWB: | 67 x 67mm=1up |
|---|---|---|---|
| Grueso del PWB: | 0.4m m | Peso de cobre: | 1oz |
| Cuenta de la capa: | 2 capas | Final superficial: | Oro de la inmersión |
| Alta luz: | Tablero echado a un lado doble 12mil del PWB de Rogers,PWB de alta frecuencia de Rogers 4003,El doble del oro de la inmersión echó a un lado PWB |
||

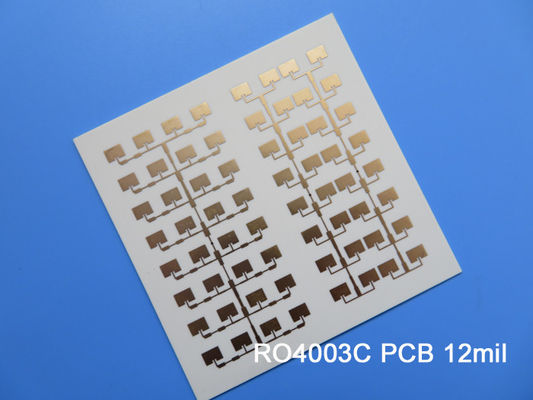

PWB echado a un lado doble de alta frecuencia del PWB RO4003C RF de Rogers 4003 12mil 0.305m m para las antenas
(Las placas de circuito impresas son productos por encargo, la imagen y los parámetros mostrados están apenas para la referencia)
Rogers RO4003C PCBs es hidrocarburo/cerámica reforzados con vidrio tejidos propietario con el funcionamiento eléctrico del vidrio de PTFE/woven. La selección de laminas típicamente disponibles para los diseñadores es aumento una vez operativo perceptiblemente reducido de las frecuencias a 500 megaciclos y arriba. A diferencia de PTFE basó los materiales de la microonda, no se requiere ningunos tratamientos del por-agujero o procedimientos de dirección especiales, así que RO4003C PCBs puede proveer de nosotros precio competitivo y usos en grandes cantidades en las etiquetas antenas de la estación base, amplificadores de potencia, de identificación celulares del RF, el radar automotriz y los sensores etc.
El coeficiente de temperatura de la constante dieléctrica está entre el más bajo de cualquier material de la placa de circuito, y la constante dieléctrica es estable sobre una gama de frecuencia amplia. El coeficiente termal de la extensión del material de RO4003C (CTE) proporciona varias ventajas dominantes a los diseñadores del PWB. El coeficiente de la extensión de RO4003C es similar al del cobre que permite que el material exhiba estabilidad dimensional excelente, una propiedad necesaria para las construcciones de múltiples capas dieléctricas mezcladas de los tableros. Z-AXIS bajo CTE de RO4003C proporciona calidad plateada confiable del por-agujero, incluso en usos severos del choque termal. El material de RO4003C tiene un Tg de >280C así que sus características de la extensión siguen siendo estables sobre la gama entera de PWB que procesa temperaturas.
Especificaciones del PWB
| TAMAÑO DEL PWB | 67 x 67mm=1up |
| TIPO DEL TABLERO | El doble echó a un lado PWB |
| Número de capas | 2 capas |
| Componentes superficiales del soporte | SÍ |
| A través de componentes del agujero | NO |
| PILA DE LA CAPA | cobre ------- capa SUPERIOR de 35um (1 onza) +plate |
| RO4003C 0.305m m | |
| cobre ------- 35um (1oz) + capa de la placa BOT | |
| TECNOLOGÍA | |
| Rastro y espacio mínimos: | milipulgada 7,9 milipulgadas/5,9 |
| Agujeros mínimos/máximos: | 0,4 milímetros/0,4 milímetros |
| Número de diversos agujeros: | 1 |
| Número de agujeros de taladro: | 3 |
| Número de ranuras molidas: | 0 |
| Número de recortes internos: | 0 |
| Control de la impedancia: | no |
| Número de finger del oro: | 0 |
| MATERIAL DEL TABLERO | |
| Epóxido de cristal: | RO4003C Tg280℃, er<3> |
| Externo final de la hoja: | 1,5 onzas |
| Hoja final interna: | N/A |
| Altura final del PWB: | 0,4 milímetros ±0.1 |
| EL PLATEAR Y CAPA | |
| Final superficial | Oro de la inmersión, el 18% |
| Suelde la máscara para aplicarse a: | N/A |
| Color de la máscara de la soldadura: | N/A |
| Tipo de la máscara de la soldadura: | N/A |
| CONTOUR/CUTTING | Encaminamiento |
| MARCA | |
| Lado de la leyenda componente | N/A |
| Color de la leyenda componente | N/A |
| Fabricante Name o logotipo: | N/A |
| VÍA | Plateado a través del agujero (PTH), tamaño mínimo 0.4m m. |
| GRADO DE FLAMIBILITY | N/A |
| TOLERANCIA DE LA DIMENSIÓN | |
| Dimensión del esquema: | 0,0059" |
| Galjanoplastia del tablero: | 0,0029" |
| Tolerancia del taladro: | 0,002" |
| PRUEBA | Envío anterior de la prueba eléctrica del 100% |
| TIPO DE ILUSTRACIONES QUE SE PROVEERÁN | fichero del correo electrónico, Gerber RS-274-X, PCBDOC etc |
| ÁREA DE SERVICIO | Por todo el mundo, global. |
Los usos típicos son como sigue:
Radar y sensores automotrices
Antenas celulares de la estación base
Satélites directos de la difusión
Bloque de poco ruido
Amplificadores de potencia
RFID
Hoja de datos de Rogers 4003C (RO4003C)
| Valor típico de RO4003C | |||||
| Propiedad | RO4003C | Dirección | Unidades | Condición | Método de prueba |
| Constante dieléctrica, εProcess | 3.38±0.05 | Z | 10 GHz/23℃ | IPC-TM-650 2.5.5.5 afianzó Stripline con abrazadera | |
| Constante dieléctrica, εDesign | 3,55 | Z | 8 a 40 gigahertz | Método de la longitud de la fase diferenciada | |
| Disipación Factortan, δ | 0,0027 0,0021 |
Z | 10 GHz/23℃ 2,5 GHz/23℃ |
IPC-TM-650 2.5.5.5 | |
| Coeficiente termal de ε | +40 | Z | ppm/℃ | -50℃ del℃to 150 | IPC-TM-650 2.5.5.5 |
| Resistencia de volumen | 1,7 x 1010 | MΩ.cm | COND A | IPC-TM-650 2.5.17.1 | |
| Resistencia superficial | 4,2 x 109 | MΩ | COND A | IPC-TM-650 2.5.17.1 | |
| Fuerza eléctrica | 31.2(780) | Z | Kv/mm (v/mil) | 0.51m m (0,020") | IPC-TM-650 2.5.6.2 |
| Módulo extensible | 19.650 (2.850) 19.450 (2.821) |
X Y |
MPa (ksi) | RT | ASTM D 638 |
| Resistencia a la tensión | 139 (20,2) 100 (14,5) |
X Y |
MPa (ksi) | RT | ASTM D 638 |
| Fuerza flexural | 276 (40) |
MPa (kpsi) |
IPC-TM-650 2.4.4 | ||
| Estabilidad dimensional | <0> | X, Y | mm/m (milipulgada/pulgada) |
después de etch+E2/150℃ | IPC-TM-650 2.4.39A |
| Coeficiente de extensión termal | 11 14 46 |
X Y Z |
ppm/℃ | -55℃to288℃ | IPC-TM-650 2.4.41 |
| Tg | >280 | ℃ TMA | IPC-TM-650 2.4.24.3 | ||
| TD | 425 | ℃ TGA | ASTM D 3850 | ||
| Conductividad termal | 0,71 | W/M/oK | ℃ 80 | ASTM C518 | |
| Absorción de la humedad | 0,06 | % | 48hours inmersión 0,060" ℃ de la temperatura 50de la muestra |
ASTM D 570 | |
| Densidad | 1,79 | gm/cm3 | ℃ 23 | ASTM D 792 | |
| Cáscara de cobre Stength | 1,05 (6,0) |
N/mm (pli) |
después de flotador de la soldadura 1 onza. Hoja del EDC |
IPC-TM-650 2.4.8 | |
| Inflamabilidad | N/A | UL 94 | |||
| Proceso sin plomo compatible | Sí | ||||
