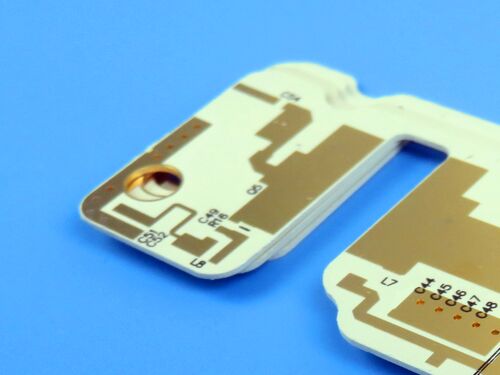

PCB RO3010 de doble cara sobre laminado de 10 mil con oro de inmersión

Esta PCB de doble cara está especialmente diseñada para aplicaciones de microondas y RF de alta frecuencia, con RO3010 como material de sustrato principal. Como compuesto de PTFE (politetrafluoroetileno) relleno de cerámica, el RO3010 garantiza intrínsecamente una estabilidad eléctrica superior, baja pérdida de señal y un rendimiento operativo fiable, que son críticos para cumplir los estrictos requisitos de transmisión y procesamiento de señales de alta frecuencia en sistemas electrónicos relacionados.

Detalles de la PCB

Introducción al RO3010

El RO3010 es un miembro de la serie RO3000® de materiales para circuitos de alta frecuencia, que son compuestos de PTFE (politetrafluoroetileno) relleno de cerámica desarrollados específicamente para aplicaciones comerciales de microondas y RF (radiofrecuencia). La serie RO3000 está diseñada para proporcionar una estabilidad eléctrica y mecánica excepcional a precios competitivos, lo que la convierte en una opción rentable para el diseño de circuitos de alta frecuencia.

Como material de circuito a base de PTFE relleno de cerámica, el RO3010 tiene propiedades mecánicas consistentes independientemente de la constante dieléctrica seleccionada. Esta característica única permite a los diseñadores desarrollar diseños de placas multicapa que utilizan materiales con diferentes constantes dieléctricas para capas individuales, sin encontrar problemas de deformación o fiabilidad durante el procesamiento y la aplicación.

El RO3010 presenta una excelente estabilidad dimensional, con un coeficiente de expansión térmica (CTE) en los ejes X e Y que coincide con el del cobre, lo que garantiza cambios dimensionales mínimos incluso bajo fluctuaciones de temperatura. Además, presenta una fiabilidad excepcional de los agujeros metalizados, incluso en entornos térmicos severos, gracias a su estable CTE en el eje Z. El material puede fabricarse en placas de circuito impreso utilizando técnicas estándar de procesamiento de placas de circuito de PTFE, con solo modificaciones menores requeridas según se describe en la nota de aplicación "Guías de Fabricación para Materiales de Circuitos de Alta Frecuencia Serie RO3000".

Valores Típicos del RO3010

Campos de Aplicación del RO3010

Gracias a su excelente rendimiento eléctrico, estabilidad mecánica y rentabilidad, el RO3010 se utiliza ampliamente en aplicaciones comerciales de microondas y RF, donde la alta integridad de la señal y la estabilidad dimensional son críticas. Sus principales campos de aplicación incluyen:

-Equipos de Comunicación por Microondas: Utilizado en transceptores de microondas, amplificadores de potencia y filtros de microondas, donde su bajo factor de disipación y constante dieléctrica estable garantizan una mínima pérdida de señal y un rendimiento fiable.

-Sistemas de Comunicación RF: Aplicado en antenas RF, sistemas de radar y equipos de comunicación por satélite, aprovechando su excelente estabilidad dimensional y rendimiento térmico para adaptarse a condiciones ambientales complejas.

-Equipos de Prueba de Alta Frecuencia: Utilizado en sondas de prueba, generadores de señales y analizadores de espectro, donde se requieren parámetros eléctricos precisos para garantizar resultados de prueba precisos.

-Electrónica de Consumo: Integrado en módulos de alta frecuencia de electrónica de consumo avanzada, como dispositivos de comunicación 5G, para soportar la transmisión de señales de alta velocidad.

-Electrónica Industrial y Médica: Utilizado en sistemas de control industrial y equipos de diagnóstico médico que requieren procesamiento de señales de alta frecuencia, gracias a su rendimiento fiable y compatibilidad sin plomo.

En resumen, el RO3010 es un material de circuito de alta frecuencia rentable y de alto rendimiento que cumple los requisitos de diversas aplicaciones comerciales de microondas y RF, proporcionando a los diseñadores una solución flexible y fiable para el diseño de circuitos.
