Esta PCB es una placa rígida de doble cara (2 capas) de alto rendimiento, construida en estricta conformidad con las especificaciones relevantes para garantizar una funcionalidad fiable y un rendimiento estable. Adopta Rogers TMM10i material de microondas termoestable isotrópico como material base, adecuado para diversas aplicaciones de alta frecuencia que requieren excelentes propiedades dieléctricas y fiabilidad.
Especificación de PCB
| Artículo |
Detalles |
| Material base |
Rogers TMM10i |
| Número de capas |
Doble cara (2 capas, sin vías ciegas) |
| Dimensiones de la placa |
102,8 mm x 59 mm por pieza, con una tolerancia de +/- 0,15 mm |
| Pista/Espacio mínimo |
5/6 mils |
| Tamaño mínimo del agujero |
0,25 mm |
| Grosor de la placa terminada |
0,5 mm |
| Peso del cobre terminado |
1 oz (1,4 mils) para capas exteriores |
| Grosor del chapado de vías |
20 μm |
| Acabado superficial |
Chapado de oro puro (sin níquel) |
| Serigrafía |
Sin serigrafía en las capas superior e inferior |
| Máscara de soldadura |
Sin máscara de soldadura en las capas superior e inferior |
| Control de calidad |
Prueba eléctrica del 100% realizada antes del envío |
Pila de PCB-arriba
| Capa |
Especificaciones |
| Capa de cobre 1 |
35 μm |
| Núcleo Rogers TMM10i |
Sustrato de núcleo de 0,381 mm (15 mil) |
| Capa de cobre 2 |
35 μm |
Estándar de arte y calidad
Tipo de arte suministrado: Gerber RS-274-X, que es reconocido como el estándar global de la industria para la fabricación de PCB.
Estándar de calidad: IPC-Class-2, un punto de referencia de calidad ampliamente adoptado formulado por la Association Connecting Electronics Industries (IPC) para placas de circuito impreso.
Disponibilidad
Esta PCB está disponible para envío a todo el mundo para satisfacer las diversas necesidades de proyectos globales.

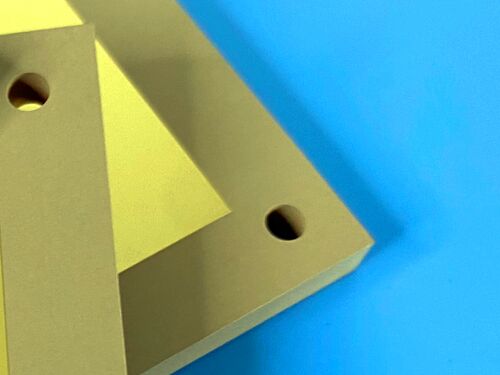

Introducción al material base Rogers TMM10i
El material de microondas termoestable isotrópico Rogers TMM10i es un compuesto de polímero termoestable cerámico diseñado para una alta fiabilidad de vías chapadas en aplicaciones de línea de tira y microcinta. El material de microondas TMM10i tiene una constante dieléctrica isotrópica (Dk). Al igual que los otros materiales de la serie TMM, el TMM10i combina muchas de las características deseables de los sustratos cerámicos y de PTFE, con la facilidad de las técnicas de procesamiento de sustratos blandos.
Características clave del material Rogers TMM10i
| Características clave |
Especificaciones y descripciones |
| Constante dieléctrica (Dk) |
9,80 +/- 0,245 |
| Factor de disipación |
0,0020 a 10 GHz |
| Coeficiente térmico de Dk |
-43 ppm/°K |
| Coeficiente de expansión térmica (CTE) |
Adaptado al cobre; x=19 ppm/K, y=19 ppm/K, z=20 ppm/K |
| Temperatura de descomposición (Td) |
425 °C (TGA) |
| Conductividad térmica |
0,76 W/mk |
| Rango de grosor disponible |
0,0015 a 0,500 pulgadas +/- 0,0015” |
Beneficios de usar el material Rogers TMM10i
-Las propiedades mecánicas resisten la fluencia y el flujo en frío, manteniendo la integridad estructural con el tiempo
-Resistente a los productos químicos del proceso, lo que reduce los daños durante la fabricación de PCB
-El material no requiere un tratamiento de naftanato de sodio antes del chapado electroless
-Basado en una resina termoestable, lo que permite una unión de cables fiable
-Garantiza un rendimiento fiable de la unión de cables
Aplicaciones típicas
-Circuitos de RF y microondas
-Amplificadores y combinadores de potencia
-Filtros y acopladores
-Sistemas de comunicación por satélite
-Antenas de sistemas de posicionamiento global (GPS)
-Antenas de parche
-Polarizadores y lentes dieléctricos
-Probadores de chips
Conclusión
Esta PCB demuestra un excelente rendimiento de alta frecuencia, una estabilidad estructural fiable y una superior fabricabilidad, que se atribuyen a las propiedades sobresalientes del material Rogers TMM10i y a los rigurosos procedimientos de control de calidad.
Estas características lo convierten en una opción ideal para los fabricantes globales que buscan una solución rentable y fiable para proyectos electrónicos de alta frecuencia y precisión, especialmente aquellos que involucran dispositivos de RF y microondas que requieren un rendimiento constante, amplia accesibilidad y compatibilidad con los flujos de trabajo de producción estándar.
