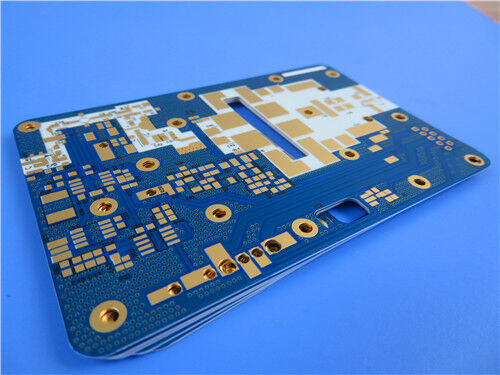

Placa de circuito impreso RO4730G3 de 2 capas, 20 mil de grosor, máscara de soldadura azul, serigrafía blanca

Este PCB es una placa de circuito impreso rígido de alta frecuencia de 2 capas que utilizaLos demás elementos de la lista se incluirán en el anexo III., un laminado de alta calidad de antena diseñado para aplicaciones de alta frecuencia. Aprovecha la constante dieléctrica estable del material y el bajo factor de disipación para garantizar una integridad superior de la señal,ofrecer una baja pérdida de señal y un rendimiento constante, crítico para las antenas de las estaciones base celulares y una eficiencia fiable de la comunicación.

Detalles de la construcción del PCB

Pilas de PCB-¿ Qué pasa?

Arte, calidad y disponibilidad

En términos de arte, calidad y disponibilidad,el PCB viene con ilustraciones en el formato Gerber RS-274-X, un estándar de la industria para la fabricación de PCB que garantiza la compatibilidad con la mayoría de los equipos de producción convencionalesEl PCB cumple con el estándar de calidad IPC-Clase 2, un punto de referencia ampliamente aceptado que garantiza un rendimiento y una calidad de fabricación consistentes.haciendo que sea adecuado para proyectos internacionales.

Introducción al material RO4730G3 de Rogers

Rogers RO4730G3 es un laminado de grado de antena con una clasificación de inflamabilidad UL 94 V-0, compuesto de hidrocarburos, cerámica y vidrio tejido.una alternativa rentable a los laminados tradicionales a base de PTFE, con sistemas de resina que proporcionan las propiedades clave necesarias para un rendimiento óptimo de la antena.RO4730G3 elimina la necesidad de una preparación especial con agujero perforado (PTH) que se requiere para los materiales convencionales de PTFEEsto lo convierte en una opción económica para aplicaciones de antenas, lo que permite a los diseñadores equilibrar eficazmente el rendimiento y el costo.

Características clave del material RO4730G3 de Rogers

Ventajas del material RO4730G3 de Rogers

-Dielectrico de baja pérdida emparejado con papel de perfil bajo, que reduce la intermodulación pasiva (PIM) y minimiza la pérdida de inserción.

-Un relleno único y una estructura de microsfera cerrada, que ofrecen una baja densidad y una reducción de peso del 30% en comparación con las alternativas PTFE/Vídeo.

- Baja CTE del eje Z (< 30 ppm/°C) y alta Tg (> 280°C), proporcionando una mayor flexibilidad de diseño y compatibilidad con procesos de ensamblaje automatizados.

- Bajo TCDk (< 40 ppm/°C), garantizando un rendimiento del circuito constante en condiciones de temperatura variables.

- Sistema de resina termoestable especializado y relleno, que ofrece un bajo TCDk, un valor de 3,0 Dk, facilidad de fabricación y capacidad de proceso de agujero atravesado (PTH).

-Sostenible para el medio ambiente, con compatibilidad para el procesamiento libre de plomo y cumplimiento de las normas RoHS.

Aplicaciones típicas

Con su excelente rendimiento eléctrico y rentabilidad, este PCB está diseñado específicamente para su uso en:

- Las antenas de las estaciones base.

Conclusión

Este PCB rígido de 2 capas, construido con laminado de grado de antena RO4730G3 de Rogers, combina un fuerte rendimiento eléctrico, rentabilidad y fabricabilidad confiable.

Las ventajas inherentes de Rogers RO4730G3 incluidas la baja pérdida dieléctrica, Dk estable, diseño ligero y compatibilidad libre de plomo aumentan la competitividad de los PCB.Como alternativa rentable a los laminados tradicionales de PTFE, es adecuado para antenas de estaciones base celulares y otras aplicaciones de alta frecuencia, con disponibilidad mundial para satisfacer las necesidades de proyectos globales.
