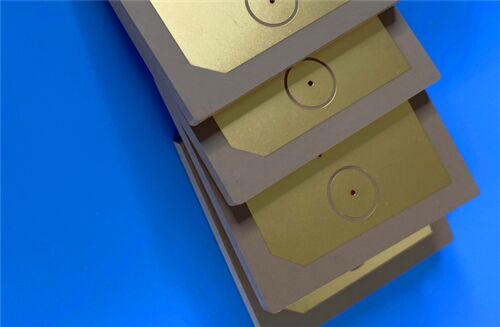

Esta PCB utiliza Rogers TMM6 como material base y se adhiere estrictamente a los estándares de calidad IPC-Class-2. Presenta una estructura rígida de 2 capas, diseñada para cumplir con los requisitos de alta fiabilidad de las aplicaciones de RF, microondas y electrónica de precisión.
Especificaciones de la PCB
| Parámetro de construcción |
Especificación |
| Material base |
Rogers TMM6 (compuesto de polímero termoestable cerámico) |
| Recuento de capas |
Estructura rígida de 2 capas |
| Dimensiones de la placa |
60 mm x 96 mm por pieza, tolerancia ±0,15 mm |
| Trazo/Espacio mínimo |
5 mils (trazo) / 7 mils (espacio) |
| Tamaño mínimo del orificio |
0,4 mm |
| Vías ciegas |
No incorporadas |
| Grosor final de la placa |
0,5 mm |
| Peso final del cobre |
1oz (1,4 mils) en ambas capas exteriores |
| Grosor del revestimiento de la vía |
20 μm |
| Acabado de la superficie |
Níquel sin electrodos, paladio sin electrodos, oro por inmersión (ENEPIG) |
| Serigrafía |
Sin serigrafía en las capas superior e inferior |
| Máscara de soldadura |
Sin máscara de soldadura en las capas superior e inferior |
| Control de calidad |
Prueba eléctrica al 100% antes del envío |
Pila-Configuración superior
| Capa |
Especificación |
Función |
| Capa de cobre 1 |
35 μm (1oz) de grosor |
Capa de señal superior |
| Núcleo Rogers TMM6 |
0,381 mm (15 mils) de grosor |
Base dieléctrica de baja pérdida |
| Capa de cobre 2 |
35 μm (1oz) de grosor |
Capa de señal inferior |
Introducción al material Rogers TMM6
Rogers TMM6 es un material de microondas termoestable de alto rendimiento, formulado como un compuesto de polímero termoestable cerámico específicamente diseñado para aplicaciones que requieren alta fiabilidad de orificios pasantes en circuitos de línea de tira y microcinta. Este material combina las ventajas clave de los laminados de microondas cerámicos y PTFE tradicionales, incluida una excelente estabilidad dieléctrica y resistencia mecánica, sin la necesidad de técnicas de producción especializadas que suelen ser necesarias para esos materiales. En particular, TMM6 ofrece una constante dieléctrica única en comparación con otros materiales de la familia de productos de Rogers, lo que amplía su aplicabilidad en diseños de microondas de precisión.
Características del material TMM6
| Tipo de propiedad |
Propiedad |
Especificación |
Impacto en el rendimiento |
| Propiedades eléctricas |
Constante dieléctrica (Dk) |
6,0 ± 0,08 a 10 GHz |
Garantiza un control de impedancia preciso y una propagación constante de la señal |
| Factor de disipación |
0,0023 a 10 GHz |
Minimiza la atenuación de la señal y la pérdida de energía |
| Coeficiente térmico de Dk |
-11 ppm/°K |
Estabiliza el rendimiento dieléctrico en variaciones de temperatura |
| Propiedades térmicas y físicas |
Temperatura de descomposición (Td) |
425°C (análisis TGA) |
Permite un funcionamiento fiable en condiciones de alta temperatura |
| Conductividad térmica |
0,72 W/mK |
Mejora la eficiencia de la disipación del calor |
| Coeficiente de expansión térmica (CTE) |
X/Y/Z: 18/18/26 ppm/K |
Coincide con el cobre, reduciendo el estrés térmico y el riesgo de delaminación |
| Rango de grosor |
0,0015-0,500 pulgadas, tolerancia ±0,0015 pulgadas |
Ofrece flexibilidad para diversos requisitos de diseño |
Beneficios del material TMM6
-Estabilidad mecánica superior: TMM6 cuenta con excelentes propiedades mecánicas que resisten la fluencia y el flujo en frío, lo que garantiza la estabilidad dimensional a largo plazo incluso en entornos operativos hostiles.
-Resistencia química al proceso: El material es altamente resistente a los productos químicos del proceso, minimizando eficazmente los daños durante el grabado, el revestimiento y otros procedimientos de fabricación de PCB.
-Capacidad de unión de alambre fiable: Como material a base de resina termoestable, TMM6 permite una unión de alambre fiable, un requisito fundamental para los conjuntos electrónicos de alta frecuencia y precisión.
-Amplia compatibilidad de fabricación: TMM6 es compatible con todos los procesos de fabricación de PCB comunes, lo que elimina la necesidad de equipos especializados y reduce los costos generales de producción.
Aplicaciones típicas
Aprovechando su excelente rendimiento dieléctrico, estabilidad térmica y compatibilidad de fabricación, esta PCB es ideal para una amplia gama de aplicaciones de RF, microondas y electrónica de precisión. Las áreas de aplicación clave son las siguientes:
-Circuitos de RF y microondas
-Amplificadores de potencia y combinadores
-Filtros y acopladores
-Sistemas de comunicación por satélite
-Antenas GPS
-Antenas de parche
-Polarizadores y lentes dieléctricos
-Comprobadores de chips
Calidad y DisponibilidadEsta PCB cumple estrictamente con los estándares de calidad IPC-Class-2, lo que garantiza un rendimiento y una fiabilidad constantes para los productos electrónicos comerciales e industriales. Está disponible en todo el mundo, lo que respalda los requisitos de proyectos globales y facilita la entrega oportuna a los clientes internacionales.
