Laminado revestido con cobre de alta velocidad DiClad 880

Cuota De Producción:	1 Uds.
Precio:	USD9.99-99.99
Embalaje Estándar:	Bolsas de vacío + cajas de cartón
Período De Entrega:	8-9 días laborables
Método De Pago:	T/T
Capacidad De Suministro:	5000 unidades por mes

Detalles Información

Descripción del Producto

Información detallada

Lugar de origen

Porcelana

Nombre de la marca

Bicheng

Certificación

UL, ISO9001, IATF16949

Número de modelo

BIC-332.V1.0

Número de pieza:

Diclad 880

Espesor del laminado:

0,508 mm 0,762 mm 1,524 mm

Tamaño laminado:

12"X18"(305X457mm); 18"X12"(457X305mm); 18"X24"(457X610mm); 24"X1

Peso de cobre:

0,5 onzas (0,018 mm) 1 onzas (0,035 mm)

Resaltar:

Laminado de alta velocidad DiClad 880

Laminado revestido de cobre con garantía

DiClad 880 laminado de alta frecuencia

Descripción del Producto

Los laminados DiClad 880 son sustratos compuestos tejidos de fibra de vidrio/PTFE diseñados para placas de circuitos impresos.Estos laminados ofrecen un espectro de opciones, desde la constante dieléctrica y el factor de disipación más bajos disponibles hasta versiones más fuertemente reforzadas con una mayor estabilidad dimensional..

El refuerzo de fibra de vidrio tejida en materiales DiClad ofrece una estabilidad dimensional superior en comparación con los laminados de PTFE de fibra de vidrio no tejida con constantes dieléctricas similares.El proceso controlado de Rogers para recubrir y alinear las capas de tela de fibra de vidrio permite una selección más amplia de constantes dieléctricas y asegura una uniformidad excepcional de la constante dieléctrica.

Los laminados DiClad 880 son ideales para aplicaciones que requieren un rendimiento eléctrico preciso, como filtros, acopladores y amplificadores de bajo ruido, donde la uniformidad dieléctrica es esencial.También son adecuados para divisores de potencia y combinadores, donde la baja pérdida de señal es crítica.

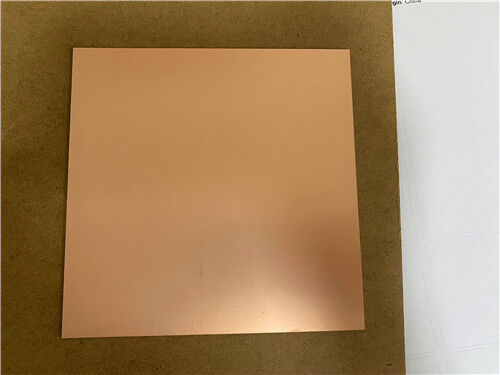

Laminado revestido con cobre de alta velocidad DiClad 880 0

Características y ventajas:
- Tangente de pérdida muy baja
- Excelente estabilidad dimensional
- Alta uniformidad del rendimiento del producto
- Propiedades eléctricas estables a través de la frecuencia
- Rendimiento mecánico constante
- Excelente resistencia química

Aplicaciones típicas:
- Redes de alimentación de radar militares
- Redes comerciales de matriz por fases
- Antenas de estación base de baja pérdida
- Sistemas de guía de misiles
- Antenas de radio digitales
- filtros, acopladores y amplificadores de bajo ruido (LNA)

Propiedades	DiClad 880	Unidades	Condiciones de ensayo	Método de ensayo
Propiedades eléctricas	-	-	-	-
Constante dieléctrica (10 GHz)	2.17, 2.20	-	La velocidad máxima de la corriente es de:	El uso de la tecnología de la información en el ámbito de la protección de datos.5.5.5](2.5.5.5)
Constante dieléctrica (1 MHz)	2.17, 2.20	-	23 ̊C @ 50% RH 1 MHz	El uso de la tecnología de la información en el ámbito de la protección de datos.5.5.3](2.5.5.3)
Factor de disipación (10 GHz)	0.0009	-	La velocidad máxima de la corriente es de:	El uso de la tecnología de la información en el ámbito de la protección de datos.5.5.5](2.5.5.5)
Factor de disipación (1 MHz)	0.0008	-	23 ̊C @ 50% RH 1 MHz	El uso de la tecnología de la información en el ámbito de la protección de datos.5.5.3](2.5.5.3)
Coeficiente térmico de la constante dieléctrica	- 160 años	ppm/ ̊C	-10 a 140 ̊C 10 GHz	El uso de la tecnología de la información en el ámbito de la protección de datos.5.5.5](2.5.5.5)
Resistencia por volumen	1.4 x 109	MΩ-cm	C96/35/90	El uso de la tecnología de la información en el ámbito de la protección de datos.5.17.1](2.5.17.1)
Resistencia de la superficie	2.9 x 106	MΩ	C96/35/90	El uso de la tecnología de la información en el ámbito de la protección de datos.5.17.1](2.5.17.1)
Descomposición dieléctrica	> 45 años	el kV	D48/50 y D48/50	Las demás partidas
Resistencia al arco	> 180	-	-	Las demás partidas
Propiedades térmicas	-	-	-	-
Coeficiente de expansión térmica - x	25	ppm/ ̊C	-50 °C a 150 °C	IPC TM-650 2.4.41
Coeficiente de expansión térmica - y	34	ppm/ ̊C	-50 °C a 150 °C	IPC TM-650 2.4.41
Coeficiente de expansión térmica - z	252	ppm/ ̊C	-50 °C a 150 °C	IPC TM-650 2.4.24
Conductividad térmica	0.25	W/(m.K)	-	Las demás partidas
Propiedades mecánicas	-	-	-	-
Resistencia de la cáscara de cobre	14	Libras por pulgada	10s @ 288 ̊C de papel de 35 μm	IPC TM-650 2.4.8
Modulo de los jóvenes	267, 202	KPSI	23 ̊C @ 50% de HRC	Las demás partidas
Resistencia a la tracción (MD, CMD)	8.1, 7.5	KPSI	23 ̊C @ 50% de HRC	Las demás partidas
Modulo de compresión	237	KPSI	23 ̊C @ 50% de HRC	Las demás partidas
Modulo de flexibilidad	357	KPSI	23 ̊C @ 50% de HRC	Las demás partidas de los componentes
Propiedades físicas	-	-	-	-
Flamabilidad	V-0	-	C48/23/50 y C168/70	Sección 94
Absorción de humedad	0.02	%	E1/105+D24/23 y otras fuentes de información	El uso de la tecnología de la información en el ámbito de la protección de datos.6.2.2](2.6.2.2)
Densidad	2.23	G/cm3	C24/23/50 método A	Las demás partidas
NASA Desgasificación	-	-	-	-
Pérdida de masa total	0.01	%	125°C, ≤ 10−6 torr	La NASA SP-R-0022A
Volátiles recogidos	0.01	%	125°C, ≤ 10−6 torr	La NASA SP-R-0022A
El vapor de agua recuperado	0.0	%	125°C, ≤ 10−6 torr	La NASA SP-R-0022A

Laminado revestido con cobre de alta velocidad DiClad 880 1
