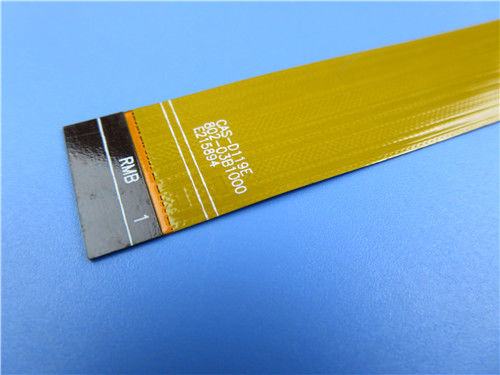

Tablero flexible del PWB del doble capa 0.25m m con el refuerzo del Polyimide

Placa de circuito impresa flexible del doble capa en el Polyimide con la máscara amarilla y el refuerzo del pi para el interruptor de la Fino-película

(Los circuitos impresos flexibles son productos por encargo, la imagen y los parámetros mostrados están apenas para la referencia)

Descripción general

Éste es un tipo de circuito impreso flexible para el uso del acceso controlado. Es las 2 capas FPC en 0.25m m gruesos. La lamina baja es de ITEQ, él ha fabricado por la clase 2 de IPC 6012 usando los datos suministrados de Gerber. El refuerzo del Polyimide se aplica en la partición de inserción.

Hoja del parámetro y de datos

Características y ventajas

Flexibilidad excelente

Reducción del volumen

Perdida de peso

Consistencia de la asamblea

Confiabilidad creciente

El extremo puede ser entero soldado

Bajo costo

Continuidad del proceso

Se acepta el orden de la pequeña cantidad

El diseño de ingeniería evita que los problemas ocurran en la preproducción.

Usos

interruptor de la Fino-película, tablero de la flexión del módulo del teléfono móvil del tablero de la flexión del módulo del teléfono móvil

Breve introducción de FPC

La placa de circuito impresa flexible (FPC) se refiere como “tablero suave”. En la industria, FPC es una placa de circuito impresa hecha del substrato aislador flexible (película principalmente del polyimide o de poliéster), que tiene muchas ventajas que las placas de circuito impresas rígidas no tienen. Por ejemplo, puede estar doblado libremente, herido, doblado. El volumen de productos electrónicos se puede reducir grandemente usando FPC, que es conveniente para el desarrollo de productos electrónicos en dirección de alta densidad, de la miniaturización y de la alta confiabilidad. Por lo tanto, FPC ha sido ampliamente utilizado en aeroespacial, los militares, comunicación móvil, ordenador portátil, los periférico de ordenador, PDA, cámara digital y otros campos o productos.

FPC también tiene las ventajas de la buena disipación de calor, del solderability, del fácil montaje y del bajo costo.

La placa de circuito impresa flexible tiene una capa, dos capas y el tablero de múltiples capas. La materia prima es lamina revestida del polyimide. Esta clase de material tiene alta resistencia térmica y buena estabilidad dimensional. Es el producto final con presionar con la película de capa que tiene la protección mecánica y buen aislamiento eléctrico. Metalizan a los conductores superficiales e internos de placas de circuito impresas de doble cara y de múltiples capas para realizar la conexión eléctrica de capas internas y externas.

La función de la placa de circuito flexible se puede dividir en cuatro clases, a saber, lleve la línea, el circuito impreso, el conector y el sistema integrado multifuncional, que cubren el sistema auxiliar del ordenador, el periférico de ordenador, el aparato eléctrico del hogar del consumidor y el automóvil, etc.
