2-Capa Rogers RT duroide 6010.2LM PCB 75 millas de espesor

Cuota De Producción:	1 Uds.
Precio:	USD9.99-99.99
Embalaje Estándar:	Bolsas de vacío+cartones
Período De Entrega:	8-9 días hábiles
Método De Pago:	T/T
Capacidad De Suministro:	5000pcs por mes

Detalles Información

Descripción del Producto

Información detallada

Lugar de origen

Porcelana

Nombre de la marca

Bicheng

Certificación

UL, ISO9001, IATF16949

Número de modelo

BIC-332.V1.0

Material base:

Rogers RT/duroide 6010.2LM

Recuento de capas:

2 capas

Espesor de la PCB:

2.0 mm

Tamaño de PCB:

45,4 mm x 31,8 mm (1 pieza) ±0,15 mm

Platina:

Blanco

Máscara de soldadura:

Peso de cobre:

1 oz (1,4 mils/35 μm)

Acabado superficial:

Inmersión de plata

Resaltar:

Rogers RT duroide 6010.2LM PCB

Placa PCB Rogers de 2 capas

75 milímetros de espesor de Rogers PCB

Descripción del Producto

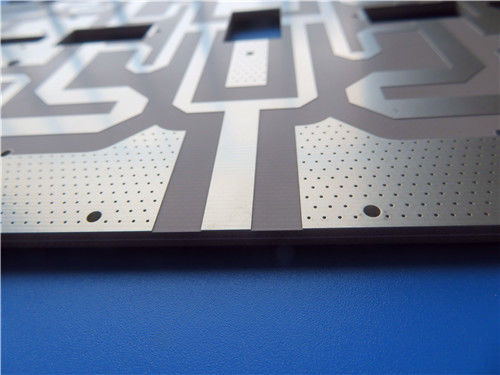

2-Capa Rogers RT duroide 6010.2LM PCB 75 millas de espesor

Este PCB de 2 capas de alta fiabilidad está construido con Rogers RT/duroide 6010.2LM - un compuesto cerámico-PTFE de primera calidad optimizado para circuitos electrónicos y de microondas que requieren una constante dieléctrica alta (Dk) y pérdidas mínimasDiseñado para permitir un diseño compacto y garantizar un rendimiento constante.cumple con los estándares de calidad IPC-Clase-2 y es ideal para aplicaciones de banda X y por debajo de la banda X, donde la eficiencia espacial y la integridad de la señal son críticas.

Especificación de los PCB

Parámetro	Detalles
Materiales básicos	Rogers RT/duroide 6010.2LM (núcleo compuesto de cerámica y PTFE)
Número de capas	PCB rígido de dos capas
Dimensiones del tablero	45.4 mm x 31,8 mm (1 pieza) ± 0,15 mm
Traza/espacio mínimo	4/5 de mil
Tamaño mínimo del agujero	0.3 mm
Por tipo	No hay vías ciegas (sólo vías a través del orificio)
espesor del tablero terminado	2.0 mm
Peso del cobre acabado (capas exteriores)	1 oz (equivalente a 1,4 mils / 35 μm por capa)
Por medio del espesor del revestimiento	20 μm
Finalización de la superficie	Plata de inmersión (mejora la conductividad, garantiza una soldadura confiable)
Peluquería	Por encima: Blanco; por debajo: No
Máscara de soldadura	Por encima: No; por debajo: No
Garantizar la calidad	100% Prueba eléctrica antes del envío

Detalles de la acumulación de PCB

Tipo de capa	Material/Descripción	El grosor
Capa de cobre 1 (exterior)	Cobre conductor (terminado)	35 μm (1 oz)
Núcleo dieléctrico	Rogers RT/duroide 6010.2LM	1.905 mm (75 mils)
Capa de cobre 2 (exterior)	Cobre conductor (terminado)	35 μm (1 oz)

Resumen del material: Rogers RT/duroide 6010.2LM

Rogers RT/duroid 6010.2LM es un laminado compuesto cerámico-PTFE especializado diseñado para circuitos de alta frecuencia que requieren una constante dieléctrica alta y una baja pérdida. Its formulation enables significant circuit size reduction (critical for space-constrained systems) while maintaining tight control over Dk and thickness--ensuring repeatable performance across production runsEl material también presenta una excepcional estabilidad térmica y mecánica, incluida una baja expansión del eje Z.que lo hace compatible con diseños de orificios recubertos confiables (incluso para escalamiento de múltiples capas).

Principales características del material

Especificación	Valor
Tipo de material	Compuesto cerámico-PTFE
Constante dieléctrica (Dk)	10.2 ± 0,25 a 10 GHz
Factor de disipación (tanδ)	0.0023 a 10 GHz
Temperatura de descomposición (Td, TGA)	500 °C
Absorción de humedad	0.01%
Coeficiente de expansión térmica (CTE)	El eje X: 24 ppm/°C; el eje Y: 24 ppm/°C; el eje Z: 47 ppm/°C
Conductividad térmica	0.86 W/mK
Calificación de inflamabilidad	Se aplican las siguientes medidas:

Beneficios principales

Permite el diseño de circuitos compactos:Con un alto Dk de 10.2, el material reduce significativamente la huella de PCB, ideal para microondas y sistemas electrónicos con espacio limitado.
Optimizado para la integridad de la señal de baja frecuencia:El factor de disipación ultra bajo (0,0023) asegura una atenuación mínima de la señal, lo que lo hace perfecto para aplicaciones que operan en banda X y por debajo.
Compatibilidad confiable de varias capas:La baja CTE del eje Z (47 ppm/°C) previene el estrés térmico en los orificios atravesados revestidos, lo que garantiza la fiabilidad a largo plazo incluso cuando se escala a diseños de múltiples capas.
Performance de la inmunidad a la humedad:La absorción de humedad casi nula (0,01%) elimina la pérdida o degradación de la señal relacionada con la humedad, incluso en ambientes hostiles o húmedos.
Calidad de producción constante:El control estricto de Dk (± 0,25) y del grosor garantiza un rendimiento uniforme en todos los PCB, reduciendo la variabilidad de producción y mejorando la fiabilidad del sistema final.

Aplicaciones típicas

Este PCB está diseñado para sistemas de alto rendimiento y eficiencia espacial, incluyendo:

Antenas de parche
Sistemas de comunicaciones por satélite
Amplificadores de potencia
Sistemas de prevención de colisiones de aeronaves
Sistemas de advertencia por radar en tierra
