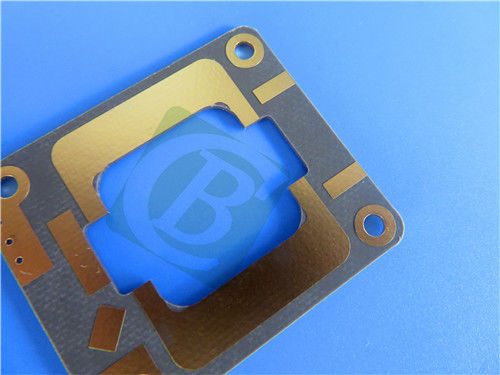

Presentamos nuestra PCB rígida de alto rendimiento de 2 capas, meticulosamente elaborada con material Rogers RT/duroid 6202. Está diseñada para escenarios donde la baja pérdida y la baja constante dieléctrica son cruciales, lo que la convierte en una opción destacada para antenas de matriz en fase, sistemas de radar y más.
Construcción de esta PCB
La estructura de esta PCB está diseñada con cuidado:
Capa_de_cobre_1: 35 μm
Sustrato Rogers RT/duroid 6202: 5mil (0.127mm)
Capa_de_cobre_2: 35 μm
Detalles de la PCB
| Parámetro |
Especificación |
| Material base |
RT/duroid 6202 |
| Recuento de capas |
2 capas |
| Dimensiones de la placa |
37mm x 29mm=1PCS |
| Trazo/Espacio mínimo |
5/6 mils |
| Tamaño mínimo del orificio |
0.2mm |
| Vías ciegas |
No |
| Grosor de la placa terminada |
0.2mm |
| Peso de Cu terminado |
1 oz (1.4 mils) capas externas |
| Grosor del revestimiento de la vía |
20 μm |
| Acabado de la superficie |
Oro por inmersión |
| Serigrafía superior |
No |
| Serigrafía inferior |
No |
| Máscara de soldadura superior |
No |
| Máscara de soldadura inferior |
No |
| Pruebas eléctricas |
100% probado antes del envío |
Las ventajas del material RT/duroid 6202
Composición del material y características principales
Los materiales de circuito de alta frecuencia Rogers RT/duroid 6202 son laminados con baja pérdida y una baja constante dieléctrica, que presentan un refuerzo de tejido de vidrio limitado. Proporcionan las propiedades eléctricas y mecánicas necesarias para diseñar estructuras de microondas complejas que son mecánicamente confiables y eléctricamente estables.
Estabilidad dimensional y facilidad de fabricación
Gracias a la adición de un refuerzo de tejido de vidrio limitado, se logra una excelente estabilidad dimensional (0.05 a 0.07 mils/pulgada). Esto a menudo elimina la necesidad de doble grabado para cumplir con tolerancias posicionales estrictas.
Características eléctricas y físicas clave
Las características notables incluyen una constante dieléctrica (Dk) que varía de 2.94 ±0.04 a 3.06 ±0.04 (dependiendo del grosor) a 10GHz/23°C – los laminados de 0.005” tienen un Dk de 3.06 ± 0.04, los laminados de 0.010” y 0.015” 3.02 ± 0.04, y los laminados ≥0.020” 2.94 ± 0.04. También tiene un factor de disipación de 0.0015 a 10 GHz/23°C, un bajo coeficiente térmico de Dk a 5 ppm/°C (en -50 a +150°C a 10 GHz) y un coeficiente de expansión térmica (-55 a 288 °C) de 15 ppm/°C para los ejes X e Y, 30 ppm/°C para el eje Z. Además, cuenta con un Td de 500 °C TGA, conductividad térmica de 0.68 W/m/k, absorción de humedad de 0.04% y una clasificación UL 94-V0.
Beneficios clave
-La baja pérdida asegura un rendimiento de alta frecuencia de primera categoría
-El coeficiente de expansión en el plano coincide con el cobre
-Cuenta con excelentes propiedades eléctricas y mecánicas
-Encogimiento mínimo por grabado
Aplicaciones típicas
Las distintas propiedades de RT/duroid 6202 hacen que esta PCB sea perfecta para:
-Antenas de matriz en fase
-Sistemas de radar terrestres y aerotransportados
-Antenas del Sistema de Posicionamiento Global
-Placas posteriores de alimentación
-Prevención de colisiones en aerolíneas comerciales
-Redes de formación de haces
Cumplimiento y disponibilidad global
Esta PCB cumple con los estrictos estándares IPC-Class-2, lo que garantiza una calidad y fiabilidad constantes. La ilustración se suministra en formato Gerber RS-274-X para una producción sin problemas.
Ofrecemos disponibilidad mundial, lo que garantiza que ingenieros y fabricantes de todo el mundo puedan acceder a esta PCB de alta calidad.
Conclusión
La PCB RT/duroid 6202 combina baja pérdida, rendimiento eléctrico estable y fiabilidad mecánica, lo que la convierte en una excelente opción para diversas aplicaciones de alta frecuencia. Con sus propiedades superiores del material y su diseño cuidadoso, puede manejar las exigencias de sus complejos proyectos de microondas. Opte por esta PCB para una solución que equilibre el rendimiento y la fiabilidad.
