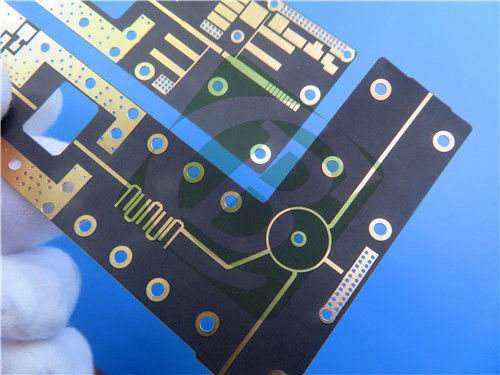

Presentamos nuestro PCB rígido de doble capa de alto rendimiento, meticulosamente construido con material Rogers RT/duroide 5880.Adaptado para escenarios de alta frecuencia exigentes donde las características eléctricas constantes y la pérdida mínima son esenciales, se convierte en una opción ideal para sistemas de radar, aplicaciones de ondas milimétricas y más.
Construcción y especificaciones de PCB
El apilamiento de este PCB está diseñado cuidadosamente de la siguiente manera:
Se aplicará el método siguiente:
NT1 de las aguas del mar
Se aplicará el método siguiente:
Detalles de los PCB
| Parámetro |
Especificación |
| Materiales básicos |
NT1cambio de información |
| Número de capas |
2 capas |
| Dimensiones del tablero |
135 mm x 105 mm = 3Tipos = 3PCS, +/- 0,15 mm |
| Traza/espacio mínimo |
3.9/3.9 mils |
| Tamaño mínimo del agujero |
0.3 mm |
| Vías ciegas |
- No, no lo sé. |
| espesor del tablero terminado |
0.45 mm |
| Peso de Cu terminado |
1 onza (1.4 ml) |
| Por medio del espesor del revestimiento |
20 μm |
| Finalización de la superficie |
Oro de inmersión |
| Accesorios para la limpieza |
Blanco |
| Pantalón de seda de fondo |
- No, no lo sé. |
| Máscara de soldadura superior |
El verde |
| Máscara de soldadura inferior |
- No, no lo sé. |
| Pruebas eléctricas |
100% probado antes del envío |
¿Qué hace que el material RT/duroide 5880 se destaque?
Los laminados de alta frecuencia Rogers RT/duroid 5880 son compuestos de PTFE reforzados con microfibras de vidrio, diseñados para aplicaciones de circuitos de micro-tiras y de rayas precisas.Las microfibras orientadas al azar contribuyen a una excepcional uniformidad de la constante dieléctricaSu bajo factor de disipación (0.0009 a 10 GHz) permite que se utilice eficazmente hasta la banda Ku y más allá,mientras que su constante dieléctrica de 2.2 +/- 0,02 a 10 GHz/23°C mejora aún más su rendimiento eléctrico.
En términos de procesamiento y durabilidad, los laminados RT/duroid 5880 son fáciles de cortar, cortar y moldear a máquina.comúnmente utilizado en el grabado de circuitos impresos o en el revestimiento de bordes y agujerosOtras características clave incluyen un coeficiente de temperatura de constante dieléctrica (TCDk) de -125 ppm/°C, baja absorción de humedad de 0,02%, CTE en el eje X de 31 ppm/°C,El eje Y de 48 ppm/°C y el eje Z de 237 ppm/°C, Td 500 °C TGA, clasificación UL 94-V0, compatibilidad de proceso libre de plomo y propiedades isotrópicas.
Beneficios
- Propiedades eléctricas uniformes en un amplio rango de frecuencias
- Se cortan, se cortan y se moldean fácilmente
- Resistente a los disolventes y reactivos utilizados para el grabado o el recubrimiento de bordes y agujeros
- Ideal para ambientes de alta humedad
- Material bien establecido.
-Pérdida eléctrica más baja para el material PTFE reforzado
¿Dónde se puede usar?
Las propiedades únicas del RT/duroide 5880 hacen que este PCB sea adecuado para una amplia gama de aplicaciones:
- Antennas de banda ancha de aerolíneas comerciales
-Circuitos de micro-rayas y rayas
- Aplicaciones de ondas milimétricas
- Sistemas de radar
- Sistemas de guía
- Antennas de radio digital punto a punto
Cumplimiento y disponibilidad
Este PCB se adhiere a los estrictos estándares IPC-Clase-2, garantizando una calidad y fiabilidad constantes.
Proporcionamos disponibilidad en todo el mundo, asegurando que este PCB de alta calidad sea accesible para ingenieros y fabricantes en todas las regiones.
Opte por este PCB para una solución que sobresale tanto en calidad como en valor.
