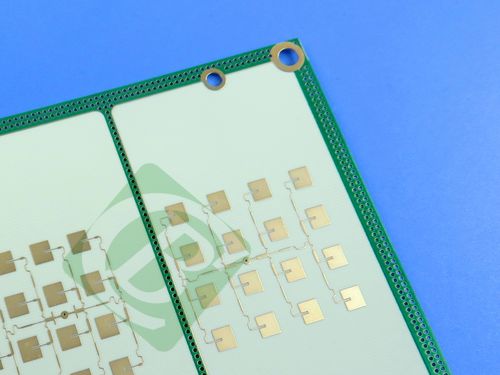

Conozca nuestra PCB rígida de doble capa de alto rendimiento, fabricada por expertos con material Rogers RO4350B. Está diseñada para una variedad de aplicaciones de alta frecuencia y RF donde el rendimiento confiable y la rentabilidad son cruciales, lo que la convierte en una excelente opción para estaciones base celulares, radares automotrices y más.
La estructura de esta PCB está cuidadosamente diseñada de la siguiente manera:
Capa_de_cobre_1: 35 μm
Núcleo Rogers RO4350B: 0.422 mm (16.6mil)
Capa_de_cobre_2: 35 μm
Detalles de la PCB
| Parámetro |
Especificación |
| Material base |
RO4350B |
| Recuento de capas |
Doble cara |
| Dimensiones de la placa |
42.3 mm x 30.8 mm=1PCS, +/- 0.15mm |
| Trazo/Espacio mínimo |
4/5 mils |
| Tamaño mínimo del orificio |
0.3mm |
| Vías ciegas |
No |
| Grosor de la placa terminada |
0.5mm |
| Peso de Cu terminado |
1oz (1.4 mils) capas externas |
| Grosor del revestimiento de la vía |
20 μm |
| Acabado de la superficie |
Níquel sin electrodos Paladio sin electrodos Oro por inmersión |
| Serigrafía superior |
No |
| Serigrafía inferior |
No |
| Máscara de soldadura superior |
Verde |
| Máscara de soldadura inferior |
No |
| Pruebas eléctricas |
100% probado antes del envío |
¿Qué hace que el material RO4350B destaque?
Equilibrio entre la composición del material y el rendimiento
Los materiales Rogers RO4350B son hidrocarburos/cerámicas reforzados con fibra de vidrio patentados. Logran un equilibrio único: rendimiento eléctrico cercano al PTFE/fibra de vidrio tejida, manteniendo la capacidad de fabricación del epoxi/vidrio.
Ventajas de procesamiento y costo
Los laminados RO4350B proporcionan un control estricto sobre la constante dieléctrica (Dk) y mantienen una baja pérdida, todo ello utilizando los mismos métodos de procesamiento que el epoxi/vidrio estándar. Están disponibles a una fracción del costo de los laminados de microondas convencionales y eliminan la necesidad de tratamientos especiales de orificios pasantes o procedimientos de manipulación requeridos por los materiales a base de PTFE. Además, tienen clasificación UL 94 V-0, lo que los hace adecuados para dispositivos activos y diseños de RF de alta potencia.
Beneficios de la estabilidad térmica
El coeficiente de expansión térmica (CTE) de RO4350B ofrece ventajas clave:
Su coeficiente de expansión es similar al del cobre, lo que garantiza una excelente estabilidad dimensional, fundamental para las construcciones de placas multicapa de dieléctrico mixto.
El bajo CTE del eje Z garantiza una calidad confiable de los orificios pasantes chapados, incluso en aplicaciones de choque térmico severo.
Con una Tg de >280°C (536°F), sus características de expansión se mantienen estables en todo el rango de temperaturas de procesamiento del circuito.
Características principales
-Constante dieléctrica de DK 3.48 +/-0.05 a 10GHz/23°C
-Factor de disipación de 0.0037 a 10GHz/23°C
-Conductividad térmica 0.69 W/m/°K
-CTE del eje X de 10 ppm/°C, CTE del eje Y de 12 ppm/°C, CTE del eje Z de 32 ppm/°C
-Alto valor de Tg de >280 °C
-Baja absorción de agua de 0.06%
-Clasificación UL 94 V-0
Beneficios
-Ideal para construcciones de placas multicapa (MLB)
-Procesos como FR-4 a un menor costo de fabricación
-Excelente estabilidad dimensional
-Con precios competitivos
¿Dónde se puede utilizar?
Las propiedades únicas de RO4350B hacen que esta PCB sea adecuada para una variedad de aplicaciones:
-Antenas y amplificadores de potencia de estaciones base celulares
-Etiquetas de identificación por radiofrecuencia
-Radares y sensores automotrices
-LNB para satélites de transmisión directa
-Cumplimiento y disponibilidad
Esta PCB cumple con los estrictos estándares IPC-Class-2, lo que garantiza una calidad y fiabilidad constantes. El tipo de ilustración suministrada es Gerber RS-274-X para una integración de producción perfecta.
Ofrecemos disponibilidad mundial, lo que hace que esta PCB de alta calidad sea accesible para ingenieros y fabricantes de todas las regiones.
Elija esta PCB para una solución que ofrezca calidad y valor.
