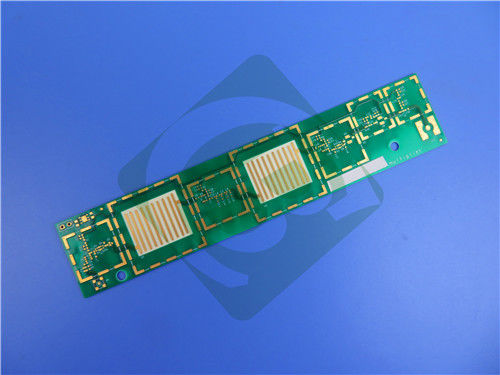

Conozca nuestra PCB rígida de doble capa de alto rendimiento, fabricada por expertos con material Rogers RO4725JXR. Está diseñada para diversas aplicaciones de alta frecuencia y antenas donde el rendimiento confiable y la rentabilidad son cruciales, lo que la convierte en una excelente opción para antenas de estaciones base celulares y más.
La estructura de esta PCB está cuidadosamente diseñada de la siguiente manera:
Capa_de_cobre_1: 35 μm
Núcleo Rogers RO4725JXR: 0,78 mm (30,7 mil)
Capa_de_cobre_2: 35 μm
Detalles de la PCB
| Parámetro |
Especificación |
| Material base |
RO4725JXR |
| Recuento de capas |
2 capas |
| Dimensiones de la placa |
53 mm x 79 mm = 1 pieza, +/- 0,15 mm |
| Trazo/espacio mínimo |
4/7 mil |
| Tamaño mínimo del orificio |
0,3 mm |
| Vías ciegas |
No |
| Grosor de la placa terminada |
0,8 mm |
| Peso de Cu terminado |
1 oz (1,4 mil) capas externas |
| Grosor del revestimiento de la vía |
20 μm |
| Acabado de la superficie |
Oro por inmersión |
| Serigrafía superior |
No |
| Serigrafía inferior |
No |
| Máscara de soldadura superior |
No |
| Máscara de soldadura inferior |
No |
| Pruebas eléctricas |
100% probado antes del envío |
Composición del material y ventaja de costo
Los laminados de grado de antena Rogers RO4725JXR de hidrocarburo / cerámica / vidrio tejido son una alternativa confiable y de bajo costo a los laminados convencionales a base de PTFE.
Compatibilidad de procesamiento
Los sistemas de resina de los materiales dieléctricos RO4725JXR proporcionan las propiedades necesarias para un rendimiento de antena ideal. Los laminados de grado de antena RO4725JXR son totalmente compatibles con el procesamiento convencional de soldadura sin plomo FR-4 y de alta temperatura. Estos materiales no requieren el tratamiento especial necesario en los laminados tradicionales a base de PTFE para la preparación de orificios pasantes. Los laminados RO4725JXR son una alternativa asequible a los materiales de antena convencionales a base de PTFE, lo que permite a los diseñadores optimizar el costo y el rendimiento.
Propiedades eléctricas y mecánicas
Los laminados RO4725JXR tienen las propiedades mecánicas y eléctricas que los diseñadores de antenas necesitan. Los laminados tienen una constante dieléctrica (Dk) de 2,55 y una tangente de pérdida (Df) de 0,0022 medida a 2,5 GHz cuando se utiliza LoPro? Reverse Treated EDC Foil. Estos valores permiten a los diseñadores de antenas obtener valores de ganancia sustanciales al tiempo que minimizan la pérdida de señal. Los materiales están disponibles con un rendimiento PIM bajo demostrado, con valores mejores que -160 dBc (señal de 43dBm 1,900MHz).
Características principales
-Constante dieléctrica de DK 2.55 +/-0.05 a 10GHz/23°C
-Factor de disipación de 0.0026 a 10GHz/23°C y 0.0022 a 2.5GHz
-Excelente coeficiente térmico de constante dieléctrica +34 ppm/°C
-CTE coincidente con el cobre con eje X de 13.9 ppm/°C, eje Y de 19 ppm/°C, eje Z de 25.6 ppm/°C
-Alto valor de Tg de >280 °C
-Valor PIM perfecto de -166 dBC
Beneficios
-Dieléctrico de baja pérdida con lámina de bajo perfil
-Baja pérdida de inserción
-Dk coincidente con las ofertas de antenas estándar basadas en PTFE
-Intermodulación pasiva reducida (PIM)
-Rendimiento constante del circuito
¿Dónde se puede usar?
Las propiedades únicas de RO4725JXR hacen que esta PCB sea adecuada para una variedad de aplicaciones:
-Antenas de estaciones base celulares
-Cumplimiento y disponibilidad
Esta PCB cumple con los estrictos estándares IPC-Class-2, lo que garantiza una calidad y fiabilidad constantes. El tipo de obra de arte suministrada es Gerber RS-274-X para una integración de producción perfecta.
Ofrecemos disponibilidad mundial, lo que hace que esta PCB de alta calidad sea accesible para ingenieros y fabricantes de todas las regiones.
Elija esta PCB para una solución que ofrezca calidad y valor.
