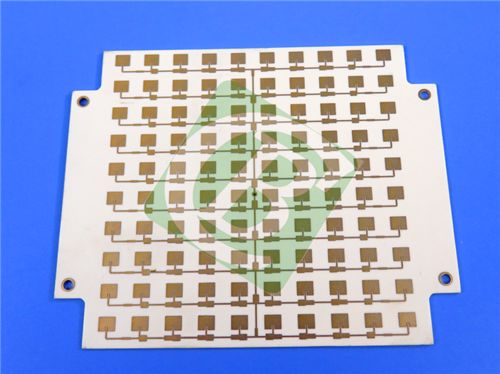

Presentamos nuestro PCB rígido de doble capa de alta frecuencia, diseñado con precisión usando laminado RO4003C.Esta solución avanzada de PCB ofrece un rendimiento eléctrico excepcional con procesable FR-4, lo que lo convierte en la opción ideal para estaciones base celulares, radar automotriz y sistemas de identificación de RF.
El apilamiento de este PCB consiste en:
- Capa de cobre 1: 35 μm (1 oz)
- RO4003C Núcleo: 0,406 mm (16 mil)
- Capa de cobre 2: 35 μm (1 oz)
Detalles de los PCB
| Parámetro |
Especificación |
| Materiales básicos |
Se aplican las siguientes condiciones: |
| Número de capas |
2 Capas |
| Dimensiones del tablero |
38.8 mm x 52,4 mm (± 0,15 mm) |
| Traza/espacio mínimo |
5/5 de mil |
| Tamaño mínimo del agujero |
0.2 mm |
| Vías ciegas |
- No, no lo sé. |
| espesor del tablero terminado |
0.5 mm |
| Peso de Cu terminado |
1 onza (1.4 ml) |
| Por medio del espesor del revestimiento |
20 μm |
| Finalización de la superficie |
Oro de inmersión |
| Accesorios para la limpieza |
Negro |
| Pantalón de seda de fondo |
- No, no lo sé. |
| Máscara de soldadura superior |
- No, no lo sé. |
| Máscara de soldadura inferior |
- No, no lo sé. |
| Pruebas eléctricas |
100% probado antes del envío |
Características y ventajas del material RO4003C
Propiedades dieléctricas
El laminado RO4003C presenta una constante dieléctrica estable de 3,38 (± 0,05 a 10 GHz), proporcionando un rendimiento de señal constante para aplicaciones RF sensibles a los costos.
Características de baja pérdida
Con un factor de disipación de 0,0027 a 10 GHz, RO4003C minimiza la pérdida de energía mientras mantiene las ventajas del procesamiento FR-4.
Rendimiento térmico
Los valores de CTE para RO4003C están optimizados para garantizar la fiabilidad:
- Eje X: 11 ppm/°C
- Eje Y: 14 ppm/°C
- Eje Z: 46 ppm/°C
Ventajas adicionales
- No se requieren tratamientos especiales a través del orificio
- Baja absorción de humedad (0,06%)
- Alta Tg > 280°C (536°F)
- Procesamiento estándar FR-4
- Producción en volumen rentable
Aplicaciones típicas
- Antenas de las estaciones base celulares
- Sensores de radar para vehículos
- Etiquetas de identificación de RF
- Componentes de la LNB por satélite
- Infraestructura inalámbrica
- Sistemas de comunicación de microondas
Aseguramiento de la calidad
Prueba eléctrica al 100% (continuidad/aislamiento)
Inspección óptica automatizada
Clasificación IPC-6012 de conformidad con la clase 2
Materiales compatibles con la Directiva RoHS
Conjunto libre de plomo compatible
Conclusión
Este PCB RO4003C de 2 capas proporciona un equilibrio óptimo de rendimiento de RF y eficiencia de fabricación para aplicaciones de alto volumen.Con sus propiedades eléctricas de grado microondas y ventajas de procesamiento estándar, representa una excelente opción para los ingenieros que desarrollan soluciones inalámbricas rentables. El equipo está disponible para apoyar sus requisitos específicos de aplicación - póngase en contacto con nosotros hoy para discutir sus requisitos o realizar un pedido.
