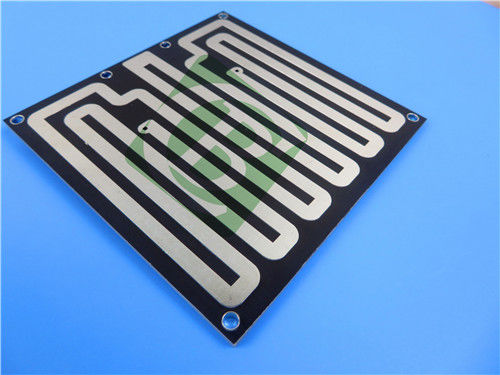

Presentamos nuestro PCB rígido de 2 capas de alto rendimiento, diseñado con el material F4BTME320.Este PCB avanzado está diseñado para precisión y fiabilidad en las aplicaciones de RF y microondas más exigentes, lo que lo convierte en la opción ideal para sistemas aeroespaciales, tecnologías de radar y comunicaciones por satélite.
El apilamiento de este PCB consiste en:
Capa de cobre 1: 35 μm
F4BTME320 Núcleo: 1,524 mm (60 mil)
Capa de cobre 2: 35 μm
Detalles de los PCB
| Parámetro |
Detalles |
| Materiales básicos |
El número de unidades de producción es: |
| Número de capas |
2 capas |
| Dimensiones del tablero |
136 mm x 98 mm (1 pieza), tolerancia de ±0,15 mm |
| Tamaño mínimo del agujero |
0.4 mm |
| Vías ciegas |
- No, no lo sé. |
| espesor del tablero terminado |
1.6 mm |
| Peso de Cu acabado (capas exteriores) |
1 onza (1.4 ml) |
| Finalización de la superficie |
Estaño de inmersión |
| Accesorios para la limpieza |
- No, no lo sé. |
| Pantalón de seda de fondo |
- No, no lo sé. |
| Máscara de soldadura superior |
Negro |
| Máscara de soldadura inferior |
- No, no lo sé. |
| Prueba eléctrica |
100% utilizado antes del envío |
Características y ventajas del material F4BTME320
Propiedades dieléctricas
El laminado F4BTME320 presenta una constante dieléctrica estable de 3,2 con una tolerancia estrecha de ±0,06 a 10 GHz. Esta estabilidad excepcional es crítica para aplicaciones de alta frecuencia,garantizar el rendimiento constante de la señal.
Características de pérdida muy baja
Con un factor de disipación notablemente bajo de sólo 0,002 a 10 GHz (0,0026 a 20 GHz), F4BTME320 minimiza la pérdida de señal,lo que lo hace perfecto para aplicaciones de RF sensibles como antenas de matriz en fase y sistemas de radar militares.
Resistencia a la humedad
Con una tasa de absorción de humedad de sólo el 0,05%, este PCB mantiene un excelente rendimiento en ambientes húmedos al tiempo que reduce significativamente el riesgo de delaminación.
Rendimiento térmico
Los valores de CTE para F4BTME320 están diseñados para la fiabilidad térmica:
- Eje X: 13 ppm/°C
- Eje Y: 15 ppm/°C
- Eje Z: 58 ppm/°C
Estos valores optimizados garantizan la estabilidad dimensional a temperaturas de funcionamiento de -55°C a 288°C.
Rendimiento PIM excepcional
Con valores PIM consistentemente por debajo de -160 dBc, este material ofrece un rendimiento excepcional para aplicaciones sensibles a la intermodulación pasiva como las antenas de las estaciones base.
Aplicaciones típicas
Las propiedades avanzadas de este PCB lo hacen adecuado para las aplicaciones de alta frecuencia más exigentes:
- Sistemas aeroespaciales y de defensa: radar y aviónica que requieren una extrema fiabilidad
- Antenas de matriz en fase: aplicaciones de precisión sensibles a las fases
- Comunicaciones por satélite: transmisión de señales de alta frecuencia
- Sistemas de radar militares: sistemas de detección de misión crítica
- Infraestructura 5G: antenas de las estaciones base y componentes de RF
- Sistemas de microondas y RF: divisores de energía, acopladores y redes de alimentación
Cumplimiento y normas
Este PCB se adhiere estrictamente a las normas IPC-Clase 2, lo que garantiza que cumple con los rigurosos requisitos de calidad y fiabilidad de la industria.Todas las ilustraciones se suministran en el formato Gerber RS-274-X para una integración de fabricación sin fisuras.
Disponibilidad mundial
Ofrecemos envío en todo el mundo, asegurando la entrega oportuna a los ingenieros y fabricantes en todas las regiones.
Conclusión
Este PCB rígido de 2 capas con construcción F4BTME320 representa el pináculo de la tecnología de circuitos de alta frecuencia.Combinando propiedades materiales superiores con ingeniería de precisión y control de calidad rigurosoAl seleccionar este PCB, estás eligiendo una solución que mejorará la integridad de la señal, mejorará la fiabilidad del sistema,y soportar los entornos operativos más exigentesAsociarse con nosotros para sus requisitos avanzados de PCB de RF y microondas.
