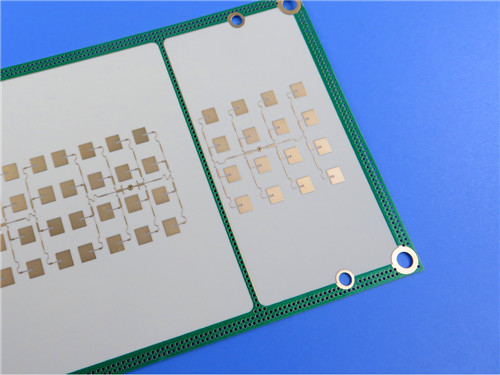

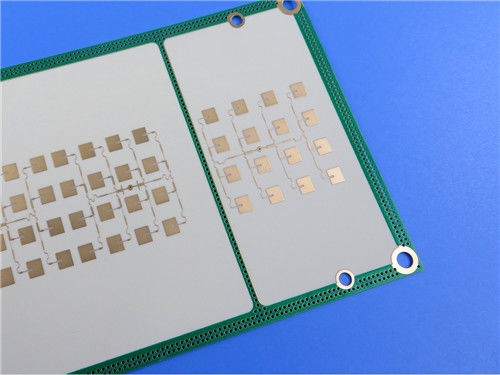

RO4830 Plus PCB de doble cara de 5mil de espesor Níquel Químico Oro de Inmersión

Presentamos nuestro avanzado PCB de 2 capas, meticulosamente fabricado con material RO4830 Plus, diseñado específicamente para aplicaciones de ondas milimétricas de alto rendimiento.Este PCB está diseñado para la precisión, por lo que es una opción ideal para sensores de radar automotrices y otras aplicaciones de RF que operan en el rango de 76-81 GHz.

Introducción a la norma RO4830 Plus
RO4830 Plus es un laminado termorresistible que representa los últimos avances en materiales dieléctricos.lo que lo convierte en una opción preferida para los diseñadores de RFEste laminado está libre de vidrio tejido, lo que mejora sus características de rendimiento, especialmente en términos de pérdida de inserción y estabilidad dieléctrica.

Propiedades clave del material
- Constante dieléctrica: aproximadamente 3,03 a 77 GHz, proporcionando un rendimiento eléctrico estable.


- Factor de disipación: un impresionante 0,0015 a 10 GHz, lo que garantiza una pérdida mínima de señal.


- Coeficiente térmico de DK: -54 ppm/°C, manteniendo el rendimiento en un amplio rango de temperaturas.


- Temperatura de transición del vidrio (Tg): 285 °C, lo que permite aplicaciones a altas temperaturas.


- Absorción de humedad: baja, 0,02%, garantizando una fiabilidad en diversas condiciones ambientales.

Especificaciones de los PCB
Este PCB presenta una construcción con las siguientes especificaciones:

- Material de base: RO4830 más laminado termorresistible
- Número de capas: 2 capas
- Dimensiones del tablero: 45 mm x 55 mm, con una tolerancia de +/- 0,15 mm
- El espesor del tablero acabado: 0,2 mm
- Peso de cobre acabado: 1 onza (1,4 ml) en las capas exteriores
- Traza/espacio mínimo: 4/5 mils, lo que permite diseños de circuitos complejos.
- Tamaño mínimo del agujero: 0,2 mm, sin vías ciegas.
- acabado superficial: oro de inmersión de níquel sin electro para mejorar la soldadura.
- Máscaras de soldadura: verde en la parte superior; sin máscara de soldadura en la parte inferior.
- Ninguno en ambos lados.

Configuración de la pila
- Capa de cobre 1: 35 μm
- RO4830 más núcleo: 5 mil (0,127 mm)
- Capa de cobre 2: 35 μm

Ventajas del PCB RO4830 Plus

1. Rendimiento superior de alta frecuencia
El laminado RO4830 Plus está optimizado para operar a 77 GHz, proporcionando una baja pérdida de inserción de solo 1.5 dB/pulgada, lo que lo hace ideal para comunicaciones de alta frecuencia y aplicaciones de radar.

2Mejor estabilidad térmica.
Con una Tg de 285 °C, este PCB puede soportar altas temperaturas, lo que garantiza su fiabilidad en ambientes exigentes.

3Producción rentable
El diseño innovador del PCB RO4830 Plus permite una producción rentable manteniendo estándares de rendimiento de alta calidad.Esto es particularmente beneficioso para las empresas que buscan ampliar su producción sin comprometer la calidad.

4Excelente rendimiento de perforación
La ausencia de vidrio tejido en el laminado mejora las capacidades de perforación con láser, lo que permite procesos de fabricación precisos y eficientes.

5- Responsabilidad ambiental
RO4830 Plus PCB es libre de PFAS y cumple con los estándares modernos de sostenibilidad, lo que lo convierte en una elección responsable para los fabricantes conscientes del medio ambiente.

Aplicaciones

El PCB RO4830 Plus es versátil, adecuado para una amplia gama de aplicaciones, incluyendo:

- Sensores de radar para automóviles: esenciales para los sistemas avanzados de asistencia al conductor (ADAS) y las tecnologías de prevención de colisiones.

- Antennas de parche: optimizadas para aplicaciones de radar de onda mm.

- Redes de alimentación de RF: soporte de antenas de guía de ondas para una comunicación mejorada.

- Diseños de radar multi-chip: sirven como capa de frecuencia intermedia de RF (IF), facilitando funciones de radar complejas.

Conclusión

A medida que las industrias se mueven hacia frecuencias más altas y aplicaciones más complejas, el RO4830 Plus PCB es líder en el ámbito de los PCB de alto rendimiento.Combinado con ingeniería precisa, proporcionan una fiabilidad y un rendimiento sin igual en diseños compactos.

Para las empresas que buscan innovar en el campo de la tecnología de ondas milimétricas, nuestro PCB RO4830 Plus ofrece una solución convincente.Asociarse con nosotros para aprovechar las capacidades de vanguardia de RO4830 Plus PCB y impulsar su tecnología.
