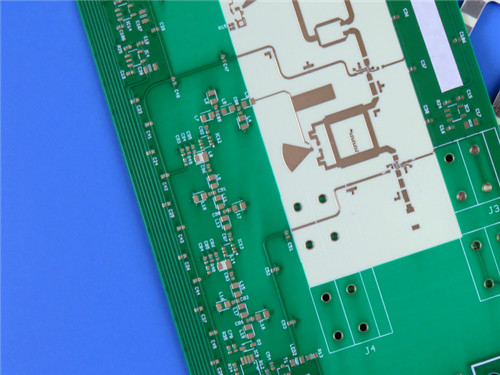

Presentamos nuestro PCB de 4 capas de alto rendimiento, meticulosamente diseñado con materiales avanzados para satisfacer las demandas de las aplicaciones electrónicas modernas.Este PCB combina la robustez de RO4350B y S1000-2M, garantizando una fiabilidad y un rendimiento excepcionales en diversos entornos.
Composición del material
Este PCB presenta una construcción única que combina los materiales RO4350B y S1000-2M.
- RO4350B: ¿Qué es esto?Este material es conocido por su rendimiento y estabilidad de alta frecuencia. Es un laminado de hidrocarburos/cerámica reforzado con vidrio tejido que proporciona una constante dieléctrica (Dk) de 3,48 ± 0,05 a 10 GHz,Con un coeficiente térmico de expansión (CTE) muy similar al del cobre, garantiza una excelente estabilidad dimensional, que es crucial para los diseños de múltiples capas.
| RO4350B Valor típico |
| Propiedad |
No se incluyen en la lista. |
Dirección |
Unidades |
Condición |
Método de ensayo |
| Constante dieléctrica,ε Proceso |
3.48 ± 0.05 |
Z. |
|
10 GHz y 23°C |
IPC-TM-650 2.5.5.5 Línea de rayas sujetada |
| Constante dieléctrica,εDiseño |
3.66 |
Z. |
|
de 8 a 40 GHz |
Método de longitud de fase diferencial |
| Factor de disipación |
0.0037
0.0031 |
Z. |
|
10 GHz y 23°C
2.5 GHz y 23°C |
IPC-TM-650 2.5.5.5 |
| Coeficiente térmico de ε |
+ 50 |
Z. |
ppm/°C |
-50°C a 150°C |
IPC-TM-650 2.5.5.5 |
| Resistencia por volumen |
1.2 x 1010 |
|
MΩ.cm |
Conde A. |
IPC-TM-650 2.5.17.1 |
| Resistencia de la superficie |
5.7 x 109 |
|
MΩ |
Conde A. |
IPC-TM-650 2.5.17.1 |
| Fuerza eléctrica |
31.2 ((780) |
Z. |
Kv/mm(v/mil) |
0.51 mm ((0.020") |
IPC-TM-650 2.5.6.2 |
| Modulo de tracción |
16, 767 ((2,432)
14,153 ((2,053) |
X.
Y |
MPa (ksi) |
NT1 el trabajo |
Las demás partidas |
| Resistencia a la tracción |
203,29,5
El número de personas afectadas |
X.
Y |
MPa (ksi) |
NT1 el trabajo |
Las demás partidas |
| Fuerza de flexión |
255
El número de personas |
|
MPa
- ¿ Qué pasa? |
|
IPC-TM-650 2.4.4 |
| Estabilidad dimensional |
El valor de las emisiones5 |
X, Y |
En el caso de los vehículos de motor
(mil/pulgada) |
después del grabado+E2/150°C |
IPC-TM-650 2.4.39A |
| Coeficiente de expansión térmica |
10
12
32 |
X.
Y
Z. |
ppm/°C |
-55°C a 288°C |
IPC-TM-650 2.4.41 |
| Tg |
> 280 |
|
°C TMA |
A. No |
IPC-TM-650 2.4.24.3 |
| Td el tiempo |
390 |
|
°C TGA |
|
Las demás partidas |
| Conductividad térmica |
0.69 |
|
El número de unidades de producción |
80 °C |
Las demás partidas |
| Absorción de humedad |
0.06 |
|
% |
48 horas de inmersión 0.060"
temperatura de la muestra 50°C |
Las demás partidas |
| Densidad |
1.86 |
|
Gm/cm3 |
23°C |
Las demás partidas |
| Resistencia de la cáscara de cobre |
0.88
5.0 |
|
N/mm
- ¿ Qué pasa? |
después de la soldadura flotar 1 onza.
Folias de EDC |
IPC-TM-650 2.4.8 |
| Flamabilidad |
(3) V-0 |
|
|
|
Sección 94 |
| Proceso libre de plomo compatible |
- ¿ Qué? |
|
|
|
|
- S1000-2M: ¿ Qué está pasando?Este material mejora la robustez mecánica y la resistencia térmica, con un Tg de 180 °C. Su CTE del eje Z inferior contribuye a una mayor fiabilidad en las conexiones a través del orificio,lo que lo hace ideal para aplicaciones de alta frecuencia y alta potencia.
Estructura de las capas
El PCB se compone de cuatro capas, cada una meticulosamente diseñada para un rendimiento óptimo:
Se aplicará el método siguiente:
RO4350B - 0,254 mm (10 mil)
Se aplicará el método siguiente:
Prepreg - 1080 RC63% +7628 (43%) -0.254 mm (10 mil)
Se aplicará el método siguiente:
S1000-2M - 0,8 mm (31,5 milímetros)
Se aplicará el método siguiente:
Este apilamiento permite una disipación de calor eficiente y la integridad de la señal, críticos para los dispositivos electrónicos modernos.
Dimensiones y especificaciones
- Dimensiones del tablero: 173 mm x 85,3 mm (± 0,15 mm)
- El espesor del tablero acabado: 1,5 mm
- Traza mínima / espacio: 4/6 mils
- Tamaño mínimo del agujero: 0,20 mm
- espesor del revestimiento: 20 μm
- acabado superficial: oro de inmersión de níquel sin electro (ENIG)
Cada tablero se somete a una prueba eléctrica del 100% antes del envío, asegurando que cada unidad cumpla con los más altos estándares de calidad.
Características de rendimiento
Rendimiento eléctrico
El rendimiento eléctrico de nuestro PCB es excepcional, impulsado por las propiedades de RO4350B y S1000-2M. Las métricas de rendimiento clave incluyen:
- Factor de disipación: 0,0037 a 10 GHz, lo que indica una baja pérdida de señal.
- Conductividad térmica: 0,69 W/m/°K, lo que ayuda a una gestión térmica eficiente.
- Alto valor de Tg: superior a 280°C, lo que permite que el PCB resista ambientes de alta temperatura sin comprometer el rendimiento.
Estabilidad mecánica
La construcción robusta de nuestros PCB garantiza la estabilidad mecánica en varias aplicaciones.que lo hace adecuado para aplicaciones exigentes como sistemas aeroespaciales y militares.
Garantizar la calidad
La calidad es primordial en la fabricación de PCB. Nuestros PCB se adhieren a los estándares IPC-Clase-2, asegurando que cumplan con los requisitos de la industria para la fiabilidad y el rendimiento.La ilustración Gerber RS-274-X suministrada con cada PCB permite una fabricación precisa y la verificación del diseño, minimizando los errores y garantizando un proceso de producción sin problemas.
Aplicaciones
Este PCB híbrido es ideal para una multitud de aplicaciones:
- Antennas de banda ancha de aerolíneas comerciales: el rendimiento de alta frecuencia garantiza una comunicación confiable.
- Circuitos de micro-tiras y líneas de tiras: adecuados para aplicaciones de RF y microondas.
- Sistemas de radar: excepcional integridad de la señal mejora las capacidades de detección.
- Sistemas de guía: un rendimiento fiable crucial para la navegación y la orientación.
- Antenas de radio digital punto a punto: transmisión y recepción eficientes de datos.
Conclusión
Con sus sobresalientes métricas de rendimiento, estricto control de calidad y amplia aplicabilidad, este PCB está diseñado para mejorar sus proyectos y fomentar la innovación en su industria.Si usted está involucrado en las telecomunicaciones, aeroespacial, o cualquier sector de alta tecnología, nuestro PCB ofrece la fiabilidad y el rendimiento esencial para su éxito.
Para más detalles o para hacer un pedido, por favor comuníquese con nuestro equipo de ventas.
