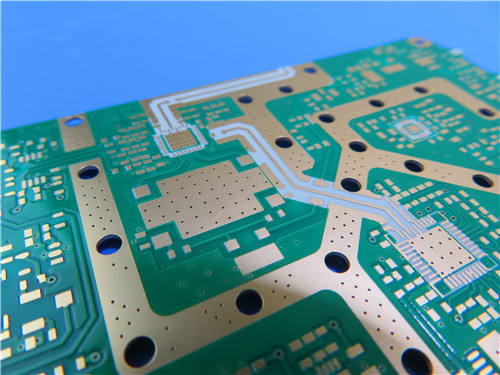

PCB de doble cara en RO4350B 6.6mil material con inmersión de oro

En el mundo de la electrónica, la demanda de placas de circuito impreso de alto rendimiento (PCB) es cada vez mayor.está diseñado para abordar los requisitos estrictos de diversas aplicacionesEn la actualidad, la mayoría de las empresas de telecomunicaciones, particularmente en los sectores de telecomunicaciones, automóviles y RF.

Comprensión del material RO4350B

Rogers RO4350B se destaca como un laminado de vidrio tejido reforzado con hidrocarburos/cerámica, que combina hábilmente un rendimiento eléctrico superior con fabricabilidad.A diferencia de los materiales tradicionales de PTFERO4350B simplifica el proceso de producción eliminando la necesidad de manipulación especializada o tratamientos a través del agujero, todo mientras se mantienen métricas de rendimiento excepcionales.

Características clave
- Constant dielectrico (Dk): mantenido a 3.48 ± 0.05 a 10 GHz, esta característica asegura la integridad óptima de la señal.


- Factor de disipación: Con un valor bajo de 0.0037 a 10 GHz, se logra una pérdida de señal mínima, lo que lo hace ideal para aplicaciones de alta frecuencia.


- Estabilidad térmica: El material cuenta con una temperatura de transición de vidrio (Tg) superior a 280 °C, lo que garantiza la fiabilidad en una amplia gama de condiciones de procesamiento.

Características de la construcción
Este PCB está diseñado con las siguientes especificaciones:


- Base Material: Rogers RO4350B, seleccionado por su reliabilidad y rendimiento superior.


- Layer Count: Una configuración de dos lados que acomoda diseños de circuitos complejos.


- Dimensiones: dimensiones compactas de 40.8 mm x 51.6 mm, con una tolerancia de +/- 0.15 mm, lo hacen adecuado para varias aplicaciones.


- Finished Thickness: Un elegante grosor de 0.29 mm mejora su versatilidad.


- Peso de cobre: 1 oz (1.4 mils) en las capas externas garantiza una conductividad eléctrica efectiva.


- Minimum Trace/Space: Fine layouts are supported with a minimum of 4/4 mils. - Minimo Trace/Espacio: Los diseños finos están soportados con un mínimo de 4/4 mils.


- Tamaño mínimo del agujero: se incorpora un tamaño de agujero versátil de 0.2 mm para diferentes colocaciones de componentes.


- Superficie de acabado: el oro de inmersión proporciona excelente solderabilidad y protege contra la corrosión.


- Silkscreen: Una silkscreen blanca en la parte superior facilita la identificación fácil de los componentes.


- Solder Mask: La máscara verde de soldadura en la parte superior mejora la visibilidad y la protección.


- Pruebas eléctricas: Cada tablero se somete a una rigurosa prueba eléctrica del 100% antes del envío, garantizando un rendimiento óptimo.

El acoplamiento de PCB
La configuración del stackup comprende:


- Capa de cobre 1: 35 μm
- Rogers RO4350B Core: 0.168 mm (6.6 mil) - ¿Qué es lo que quieres decir con esto?
- Capa de cobre 2: 35 μm

Beneficios de los PCB RO4350B

Estabilidad dimensional
El coeficiente térmico de expansión (CTE) de RO4350B coincide estrechamente con el del cobre, proporcionando una excelente estabilidad dimensional.Esta propiedad es crucial para mantener el rendimiento en construcciones de tablas de múltiples capas bajo condiciones térmicas variables..

Eficacia en términos de costes
El procesamiento de RO4350B es comparable a los materiales estándar FR-4, pero ofrece un rendimiento superior a un menor costo.Esto hace que sea una opción atractiva para los fabricantes que buscan PCB de alta calidad sin exceder las restricciones presupuestarias..

Alto rendimiento
Diseñado para aplicaciones de alto volumen y sensibles al rendimiento, este PCB excelle en entornos que requieren confiabilidad y eficiencia.06% mejora aún más la durabilidadEl sistema de control de velocidad es un sistema de control de velocidad que se utiliza para controlar la velocidad de la luz.

Aplicaciones típicas

Este PCB avanzado es ideal para una variedad de aplicaciones, incluyendo:


- Antenas de estación base celular y amplificadores de potencia: garantiza una transmisión y recepción fiables de señales.


- RF Identification Tags: Soporta el seguimiento e identificación precisos.


- Radar y sensores de automoción: mejora los sistemas de seguridad y navegación en vehículos.


- LNBs for Direct Broadcast Satellites: Proporciona un rendimiento estable en las comunicaciones por satélite.

Conclusión

Nuestro PCB de doble cara, utilizando el material Rogers RO4350B, representa un avance significativo en la tecnología de PCB.y rentabilidadAl elegir nuestro PCB, los clientes pueden anticipar calidad y confiabilidad sin precedentes en sus diseños electrónicos.

Para más información o para realizar un pedido, por favor contacte a nuestro equipo de ventas dedicado.
