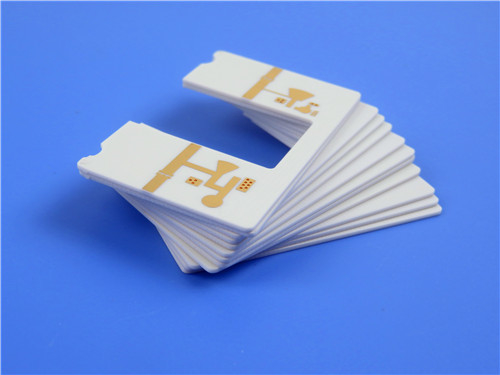

A medida que la demanda de placas de circuito impreso de alto rendimiento (PCB) continúa aumentando, nuestro recientemente enviado PCB de doble cara, construido con material Rogers RO4003C,se destaca como una solución ejemplar para una amplia gama de aplicacionesVamos a profundizar en sus características, especificaciones y beneficios de nuestro PCB avanzado, destacando su idoneidad para varias industrias.
Comprensión del material RO4003C
Rogers RO4003C es un laminado de hidrocarburos/cerámica reforzado con vidrio tejido que combina las mejores propiedades de los materiales tradicionales.Ofrece el rendimiento eléctrico de los materiales de PTFE manteniendo la fabricabilidad de los laminados epoxi/vidrioLa constante dieléctrica de 3,38 ± 0,05 a 10 GHz garantiza una integridad óptima de la señal, por lo que es ideal para aplicaciones de alta frecuencia.
Una de las principales ventajas de RO4003C es su bajo factor de disipación ¥0,0027 a 10 GHz y ¥0,0021 a 2,5 GHz ¥, lo que permite una pérdida mínima de señal.
Esta característica es particularmente beneficiosa en aplicaciones que requieren una transmisión precisa de señales, como las telecomunicaciones y los sistemas de radar.
Características de la construcción
Nuestro PCB tiene las siguientes especificaciones:
- Material base: Rogers RO4003C, que garantiza un alto rendimiento y fiabilidad.
- Número de capas: un diseño de 2 capas ofrece flexibilidad para diseños de circuitos complejos.
- Dimensiones: El tablero mide 580 mm x 410 mm con una tolerancia de +/- 0,15 mm, para diversas aplicaciones.
- espesor acabado: un grosor robusto de 1,6 mm mejora la durabilidad.
- Peso de cobre: 1 oz (1,4 mils) se aplica a las capas exteriores, asegurando una conductividad efectiva.
- Traza/espacio mínimo: se admiten diseños finos con un mínimo de 6/10 milis, lo que permite diseños de circuitos densos.
- Tamaño mínimo del orificio: un orificio versátil de 0,3 mm facilita la colocación de varios componentes.
- acabado superficial: se utiliza oro de inmersión de níquel sin electro, que proporciona una excelente solderabilidad y resistencia a la corrosión.
- Pruebas eléctricas: cada tabla se somete a una rigurosa prueba eléctrica del 100% antes del envío, garantizando su funcionalidad y fiabilidad.
El acoplamiento de PCB
La configuración de la pila consiste en:
- Capa de cobre 1: 35 μm
- Rogers 4003C Núcleo: 1.524 mm (60 mil)
- Capa de cobre 2: 35 μm
| RO4003C Valor típico |
| Propiedad |
Se aplican las siguientes condiciones: |
Dirección |
Unidades |
Condición |
Método de ensayo |
| Constante dieléctrica,ε Proceso |
3.38 ± 0.05 |
Z. |
|
10 GHz y 23°C |
IPC-TM-650 2.5.5.5 Línea de rayas sujetada |
| Constante dieléctrica,εDiseño |
3.55 |
Z. |
|
de 8 a 40 GHz |
Método de longitud de fase diferencial |
| Factor de disipación |
0.0027
0.0021 |
Z. |
|
10 GHz y 23°C
2.5 GHz y 23°C |
IPC-TM-650 2.5.5.5 |
| Coeficiente térmico de ε |
+ 40 |
Z. |
ppm/°C |
-50°C a 150°C |
IPC-TM-650 2.5.5.5 |
| Resistencia por volumen |
1.7 por 1010 |
|
MΩ.cm |
Conde A. |
IPC-TM-650 2.5.17.1 |
| Resistencia de la superficie |
4.2 x 109 |
|
MΩ |
Conde A. |
IPC-TM-650 2.5.17.1 |
| Fuerza eléctrica |
31.2 ((780) |
Z. |
Kv/mm(v/mil) |
0.51 mm ((0.020") |
IPC-TM-650 2.5.6.2 |
| Modulo de tracción |
19,650(2,850)
19,450 ((2,821) |
X.
Y |
MPa (ksi) |
NT1 el trabajo |
Las demás partidas |
| Resistencia a la tracción |
En el caso de las empresas
100 ((14.5) |
X.
Y |
MPa (ksi) |
NT1 el trabajo |
Las demás partidas |
| Fuerza de flexión |
276
El precio de venta |
|
MPa
- ¿ Qué pasa? |
|
IPC-TM-650 2.4.4 |
| Estabilidad dimensional |
El valor de las emisiones3 |
X, Y |
En el caso de los vehículos de motor
(mil/pulgada) |
después del grabado+E2/150°C |
IPC-TM-650 2.4.39A |
| Coeficiente de expansión térmica |
11
14
46 |
X.
Y
Z. |
ppm/°C |
-55°C a 288°C |
IPC-TM-650 2.4.41 |
| Tg |
> 280 |
|
°C TMA |
A. No |
IPC-TM-650 2.4.24.3 |
| Td el tiempo |
425 |
|
°C TGA |
|
Las demás partidas |
| Conductividad térmica |
0.71 |
|
El número de unidades de producción |
80 °C |
Las demás partidas |
| Absorción de humedad |
0.06 |
|
% |
48 horas de inmersión 0.060"
temperatura de la muestra 50°C |
Las demás partidas |
| Densidad |
1.79 |
|
Gm/cm3 |
23°C |
Las demás partidas |
| Resistencia de la cáscara de cobre |
1.05
(6.0) |
|
N/mm
- ¿ Qué pasa? |
después de la soldadura flotar 1 onza.
Folias de EDC |
IPC-TM-650 2.4.8 |
| Flamabilidad |
No incluido |
|
|
|
Sección 94 |
| Proceso libre de plomo compatible |
- ¿ Qué? |
|
|
|
|
Beneficios clave
Estabilidad dimensional
El coeficiente térmico de expansión (CTE) de RO4003C coincide estrechamente con el del cobre, proporcionando una excelente estabilidad dimensional.Esta característica es crucial para mantener el rendimiento en las construcciones de cartón de múltiples capas, especialmente en condiciones térmicas variables.
Eficacia en términos de costes
El procesamiento de RO4003C es comparable a los materiales estándar FR-4, pero ofrece un rendimiento superior a una fracción del costo de los laminados de microondas convencionales.Esta rentabilidad lo convierte en una opción atractiva para los fabricantes que buscan PCB de alta calidad sin exceder las limitaciones presupuestarias.
Alto rendimiento
Diseñados para aplicaciones de alto volumen y sensibles al rendimiento, nuestros PCB sobresalen en entornos que requieren fiabilidad y eficiencia.06% mejora aún más la durabilidad del PCB, por lo que es adecuado para condiciones difíciles.
Aplicaciones típicas
Este PCB avanzado es ideal para una variedad de aplicaciones:
- Estación base celular Antenas y amplificadores de potencia:** Garantiza una transmisión y recepción fiables de la señal.
- RF Identification Tags: Soporta el seguimiento e identificación precisos.
- Radar y sensores de automoción: mejora los sistemas de seguridad y navegación en vehículos.
- LNBs for Direct Broadcast Satellites: Proporciona un rendimiento estable en las comunicaciones por satélite.
Conclusión
Nuestro recientemente enviado PCB de doble cara, utilizando el material RO4003C de Rogers, representa la vanguardia de la tecnología de PCB.y rentabilidadAl elegir nuestro PCB, puede esperar una calidad y fiabilidad sin precedentes en sus diseños electrónicos.
Para consultas adicionales o para realizar un pedido, póngase en contacto con nuestro equipo de ventas dedicado.
