A medida que la tecnología continúa evolucionando rápidamente, la demanda de placas de circuito impreso de alto rendimiento (PCB) nunca ha sido mayor.construido con material RO3010 de Rogers, ejemplifica un diseño de vanguardia y una fiabilidad excepcional, lo que lo convierte en una opción ideal para diversas aplicaciones avanzadas.
Conocimiento del material RO3010
Rogers RO3010 es un compuesto PTFE lleno de cerámica que ofrece una combinación única de alta constante dieléctrica y excelente estabilidad.Este material es particularmente adecuado para aplicaciones que requieren una integridad de señal precisa en un amplio rango de frecuencias.El bajo factor de disipación de 0,0022 a 10 GHz garantiza una pérdida mínima de señal, que es crucial para aplicaciones de alta frecuencia.
Las propiedades mecánicas de RO3010 también son notables, ya que presenta un bajo coeficiente de expansión térmica (CTE), que es crítico para mantener la estabilidad dimensional durante el ciclo térmico.Con un CTE de 13 ppm/°C en la dirección X y de 11 ppm/°C en la dirección Y, el material coincide efectivamente con las características de expansión del cobre, reduciendo así el riesgo de delaminación y garantizando la fiabilidad a largo plazo.
Detalles de la construcción

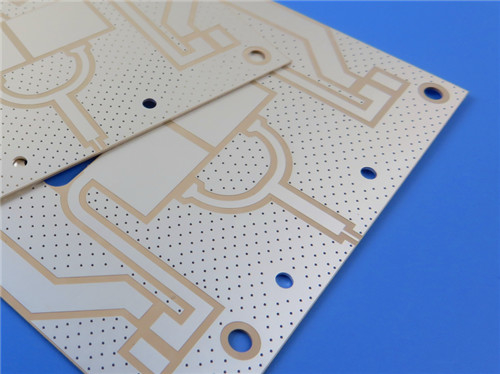

Este PCB con las siguientes especificaciones:
- Material de base: Rogers RO3010
- Número de capas: 2
- Dimensiones: 60,32 mm x 59,68 mm
- El espesor del tablero acabado: 0,6 mm
- Peso de cobre: 1 onza (1,4 ml) en las capas exteriores
- Traza/Espacio mínimo: 5/6 mils.
- Tamaño mínimo del agujero: 0,25 mm
- El acabado de la superficie: Plata de inmersión
- Pantalones de seda: pantalones de seda blancos
El acoplamiento de PCB
La pila está compuesta por:
-Capa de cobre 1: 35 μm
- Rodgers RO3010 Substrato: 20 mil (0,508 mm)
- Capa de cobre 2: 35 μm
- Pruebas eléctricas al 100%: cada tabla se somete a pruebas eléctricas rigurosas antes del envío para garantizar su funcionalidad.
| RO3010 Valor típico |
| Propiedad |
RO3010 |
Dirección |
Unidades |
Condición |
Método de ensayo |
| Constante dieléctrica,ε Proceso |
10.2 ± 0.05 |
Z. |
|
10 GHz y 23°C |
IPC-TM-650 2.5.5.5 Línea de rayas sujetada |
| Constante dieléctrica,εDiseño |
11.2 |
Z. |
|
de 8 GHz a 40 GHz |
Método de longitud de fase diferencial |
| Factor de disipación, tanδ |
0.0022 |
Z. |
|
10 GHz y 23°C |
IPC-TM-650 2.5.5.5 |
| Coeficiente térmico de ε |
- 395 |
Z. |
ppm/°C |
10 GHz -50 °C a 150 °C |
IPC-TM-650 2.5.5.5 |
| Estabilidad dimensional |
0.35
0.31 |
X.
Y |
En el caso de los vehículos de motor |
Conde A. |
IPC-TM-650 2.2.4 |
| Resistencia por volumen |
105 |
|
MΩ.cm |
Conde A. |
IPC 2.5.17.1 |
| Resistencia de la superficie |
105 |
|
MΩ |
Conde A. |
IPC 2.5.17.1 |
| Modulo de tracción |
1902
1934 |
X.
Y |
MPa |
23°C |
Las demás partidas |
| Absorción de humedad |
0.05 |
|
% |
D48/50 y D48/50 |
IPC-TM-650 2.6.2.1 |
| Calor específico |
0.8 |
|
j/g/k |
|
Calculado |
| Conductividad térmica |
0.95 |
|
El valor de las emisiones de CO |
50 °C |
Las demás partidas |
Coeficiente de expansión térmica
(-55 a 288 °C) |
13
11
16 |
X.
Y
Z. |
ppm/°C |
23°C/50% de HRC |
IPC-TM-650 2.4.4.1 |
| Td el tiempo |
500 |
|
°C TGA |
|
Las demás partidas |
| Densidad |
2.8 |
|
Gm/cm3 |
23°C |
Las demás partidas |
| Resistencia de la cáscara de cobre |
9.4 |
|
En el interior. |
1 oz, EDC después de flote de soldadura |
IPC-TM 2.4.8 |
| Flamabilidad |
V-0 |
|
|
|
Sección 94 |
| Proceso libre de plomo compatible |
- ¿ Qué? |
|
|
|
|
Los beneficios de nuestro PCB
Estabilidad dimensional excepcional
El material RO3010 proporciona una excepcional estabilidad dimensional, gracias a su bajo coeficiente de expansión térmica (CTE).Con valores de CTE de 13 ppm/°C en la dirección X y 11 ppm/°C en la dirección Y, el PCB minimiza eficazmente el riesgo de delaminación y garantiza un rendimiento fiable, incluso en condiciones de ciclo térmico.
Alto rendimiento eléctrico
Rogers RO3010 tiene una constante dieléctrica de 10,2 ± 0,30 a 10 GHz y un bajo factor de disipación de 0.0022Esto hace que nuestro PCB sea ideal para telecomunicaciones, radar automotriz,y otros entornos electrónicos exigentes.
Solución rentable
A pesar de sus características de rendimiento avanzadas, el PCB sigue teniendo un precio competitivo.Esta opción económica permite a las empresas ampliar su producción de manera eficiente manteniendo altos estándares de calidad.
Conformidad y garantía de calidad
Fabricados con los estándares IPC-Clase-2, nuestros PCBs cumplen con rigurosos requisitos de calidad.garantizar que cada placa sea fiable y esté lista para su uso en aplicaciones críticas.
Aplicaciones
Este PCB avanzado es adecuado para una variedad de aplicaciones de alto rendimiento, incluyendo:
- Sistemas de radar para automóviles: mejora del rendimiento en la detección de obstáculos y la navegación.
Recepción fiable de señal crítica para el posicionamiento preciso.
- Telecomunicaciones celulares: los amplificadores de potencia y las antenas se benefician de las características de baja pérdida.
- Comunicaciones inalámbricas: antenas de parche diseñadas para una conectividad robusta.
- Satélites de transmisión directa: óptimo rendimiento en la transmisión y recepción de señales.
- Sistemas de lectura remota de contadores: transmisión de datos fiable y eficiente.
- Planas de retroalimentación de energía: garantizar una distribución de energía estable en sistemas complejos.
Conclusión
Nuestro recientemente enviado PCB de doble cara, utilizando el material RO3010 de Rogers, representa un avance significativo en la tecnología de PCB.y una amplia gama de aplicacionesAl elegir nuestro PCB, los clientes pueden esperar calidad, fiabilidad y rendimiento sin precedentes en sus diseños electrónicos.
Para obtener más información o para realizar un pedido, póngase en contacto con nuestro equipo de ventas.
