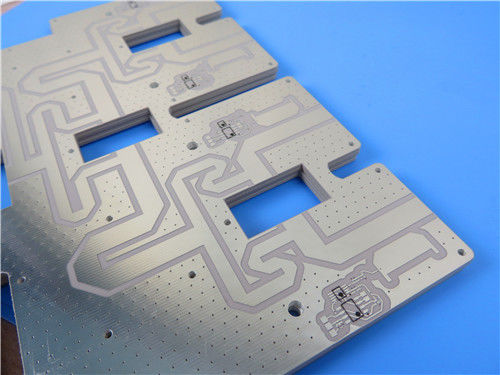

2 capas de PCB RF-30 en Rogers 40 mil laminados con láminas de inmersión de seda negra

Presentamos nuestro recientemente enviado PCB rígido de 2 capas con RF-30, un laminado de antena de alto rendimiento y bajo costo diseñado para aplicaciones de microondas y radiofrecuencia.Este PCB combina tecnología avanzada de materiales con ingeniería precisa para satisfacer las demandas de los dispositivos electrónicos modernos.

1Especificaciones técnicas

Construcción de PCB

Este PCB rígido de 2 capas está diseñado con precisión para garantizar un rendimiento óptimo para diversos usos.

- Material base: RF-30, conocido por sus excelentes características eléctricas.


- Número de capas: 2 capas, proporcionando una base sólida para los diseños de circuitos.


- Dimensiones de los tableros: 151 mm x 82 mm (± 0,15 mm), adecuados para diversas aplicaciones.


- El espesor de la placa terminada: 1,1 mm, ofreciendo durabilidad manteniendo un perfil compacto.


- Peso de cobre acabado: 1 oz (1,4 mil), mejorando la integridad de la señal.


- Traza/Espacio mínimo: 5/4 mil, lo que permite diseños de alta densidad.


- Tamaño mínimo del agujero: 0,3 mm, para acomodar varios componentes.


- El espesor del revestimiento: 20 μm, garantizando conexiones eléctricas fiables.


- acabado superficial: estaño de inmersión, que proporciona una excelente soldadura y resistencia a la corrosión.

El acoplamiento de PCB

- Capa de cobre 1: 35 μm
- RF-30 Core: 1.016 mm (40 mil), optimizado para reducir el desplazamiento de fase y mejorar la calidad de la señal.
- Capa de cobre 2: 35 μm

2Ventajas del material RF-30

Constante dieléctrica alta

RF-30 cuenta con una constante dieléctrica de 3,0 ± 0,05 a 1,9 GHz, lo que lo hace ideal para aplicaciones de RF donde la reducción de tamaño es esencial sin sacrificar el rendimiento.Esto es particularmente ventajoso para dispositivos compactos que requieren un procesamiento eficaz de la señal.

Factor de disipación bajo

Con un factor de disipación de 0,0014 a 1,9 GHz, RF-30 minimiza las pérdidas de energía, lo que resulta en una mayor eficiencia del circuito.Esta característica es crítica para mantener la integridad de la señal en entornos de alta frecuencia.

Excelente estabilidad dimensional

El refuerzo de vidrio tejido en RF-30 proporciona una estabilidad excepcional, lo que garantiza que el PCB pueda soportar tensiones térmicas y mecánicas durante el montaje y el funcionamiento.Esta estabilidad es vital para un rendimiento constante en diversas condiciones..

Propiedades térmicas y eléctricas superiores

RF-30 cuenta con una descomposición dieléctrica de > 60 kV y una resistividad de volumen de 1,26 x 10 ^ 9 Mohm-cm, lo que lo hace adecuado para aplicaciones de alta potencia.02% mejora la fiabilidad en ambientes húmedos.

3Aplicaciones

RF-30 PCB es perfectamente adecuado para una variedad de aplicaciones, incluyendo:

- Antena y subcomponentes: Es crucial para permitir la comunicación inalámbrica en numerosos dispositivos.

- Componentes RF pasivos: tales como filtros, acopladores y divisores de potencia, esenciales para un procesamiento eficaz de la señal.

- Amplificadores de potencia: soportan circuitos RF de alto rendimiento que requieren una gestión térmica robusta.

4- Garantizar la calidad

Nos adherimos a los estándares de fabricación IPC-Clase 2, asegurando que todos nuestros PCBs cumplan con estrictos criterios de calidad.garantizar la fiabilidad y el rendimiento.

5. Disponibilidad global

Estamos encantados de ofrecer nuestros PCB RF-30 en todo el mundo. Esta amplia accesibilidad permite a los fabricantes y desarrolladores de varios sectores incorporar nuestra tecnología avanzada en sus proyectos.

Conclusión

En resumen, este PCB que utiliza material RF-30 es una innovación significativa en el campo de los PCB.este PCB se destaca como una opción principal para los diseños electrónicos modernos.

Para los fabricantes y desarrolladores que buscan soluciones de alto rendimiento a precios competitivos, nuestro PCB RF-30 proporciona una mezcla excepcional de fiabilidad, eficiencia y valor.Póngase en contacto con nosotros hoy para realizar un pedido!
