Introducción

En la industria electrónica de hoy en día, la demanda de placas de circuitos impresos de alto rendimiento (PCB) nunca ha sido mayor.ejemplifica tecnología de vanguardia e ingeniería de precisión, adaptado para aplicaciones de alta frecuencia.

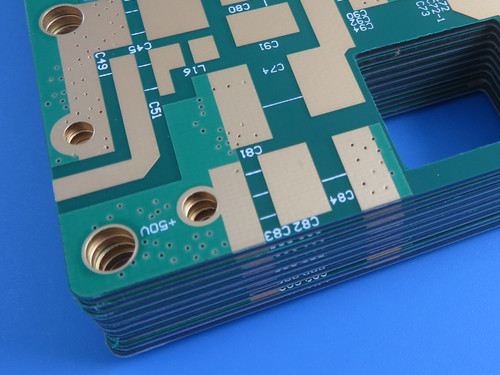

Detalles de la construcción del PCB

- Materiales de base: RT/Duroid 5880


- Número de capas: 2 capas


- Dimensiones: 60 mm x 55 mm (± 0,15 mm)


- Traza mínima / espacio: 4/6 mils


- Tamaño mínimo del agujero: 0.3 mm


- El espesor del tablero acabado: 0,6 mm


- Peso de cobre acabado: 1 oz (1.4 mil) en las capas exteriores


- espesor del revestimiento: 20 μm


- acabado superficial: oro de inmersión de níquel sin electro


- Silkscreen: Blanco en la capa superior, nada en la parte inferior


- Máscara de soldadura: verde en la parte superior, nada en la parte inferior


- Pruebas eléctricas: prueba eléctrica al 100% realizada antes del envío

Estas especificaciones aseguran que el PCB cumpla con estándares rigurosos de calidad y rendimiento, por lo que es adecuado para una variedad de aplicaciones exigentes.

Composición del material

RT/Duroid 5880 es un laminado de alta frecuencia fabricado con compuestos de PTFE, reforzado con microfibras de vidrio.que lo hace ideal para aplicaciones que requieren un rendimiento eléctrico preciso.

Características clave

- Constante dieléctrica: 2,2 con una tolerancia de 0,02 a 10 GHz/23°C


- Factor de disipación: 0,0009 a 10 GHz


- Baja absorción de humedad: 0,02%, lo que permite un rendimiento fiable en ambientes húmedos


- Estabilidad térmica: coeficiente de expansión térmica (CTE) de 31 ppm/°C en el eje X y 48 ppm/°C en el eje Y

Estas características permiten que nuestro PCB mantenga un rendimiento constante en un amplio rango de frecuencias, lo que lo hace particularmente valioso en aplicaciones de alta frecuencia.

Ventajas de este PCB de 2 capas

1- Propiedades eléctricas uniformes: el material RT/Duroid 5880 garantiza que las características eléctricas se mantengan estables en diferentes condiciones ambientales,que es crucial para los circuitos de alta frecuencia.

2Facilidad de fabricación: el PCB se puede cortar, cortar y mecanizar fácilmente para adaptarse a diseños específicos, lo que permite una mayor flexibilidad en el diseño de circuitos.

3Durabilidad: con una baja tasa de absorción de humedad y resistencia a los disolventes, este PCB es ideal para su uso en ambientes hostiles, garantizando su longevidad y fiabilidad.

4- Confiabilidad: Cada tabla se somete a una prueba eléctrica del 100% antes del envío, garantizando que solo las tablas que cumplan con los más altos estándares lleguen a nuestros clientes.

Calidad y norma
Nuestro PCB de 2 capas recién enviado cuenta con el formato de ilustración Gerber RS-274-X, lo que garantiza la compatibilidad con el software de diseño estándar de la industria para una integración perfecta en sus flujos de trabajo existentes.Este PCB cumple con las normas IPC-Clase-2, garantizando un rendimiento y una calidad fiables para una amplia gama de aplicaciones.lo que lo convierte en una opción versátil para ingenieros y diseñadores que buscan soluciones de alto rendimiento en sus proyectos electrónicos.

Aplicaciones del PCB

Nuestro PCB de 2 capas es adecuado para una amplia gama de aplicaciones, incluyendo:

- Antenas de banda ancha de aerolíneas comerciales: las antenas de alto rendimiento requieren PCB confiables que puedan mantener la integridad de la señal a largas distancias.


- Circuitos de micro-tiras y de líneas de rayos: ideales para aplicaciones de RF y microondas donde la precisión es primordial.


- Aplicaciones de ondas milimétricas: A medida que avanza la tecnología, los circuitos de ondas milimétricas se están volviendo más comunes, lo que requiere PCB que puedan manejar altas frecuencias con pérdidas mínimas.


- Sistemas de radar: los PCB fiables son fundamentales para el rendimiento de los sistemas de radar utilizados tanto en aplicaciones civiles como militares.


- Sistemas de orientación: un rendimiento preciso y constante es esencial para los sistemas de orientación en diversos campos tecnológicos.


- Antenas de radio digital punto a punto:** El rendimiento de alta frecuencia garantiza una comunicación clara en los sistemas de radio digital.

Conclusión

La introducción de nuestro recientemente enviado PCB de 2 capas, construido a partir de RT/Duroid 5880, marca un avance significativo en las capacidades de las placas de circuito impreso.Con sus propiedades eléctricas superiores, durabilidad y versatilidad, este PCB está diseñado para satisfacer las exigencias de las aplicaciones electrónicas modernas.

Al invertir en nuestros PCB de alto rendimiento, usted está asegurando que sus proyectos se beneficien de la tecnología de vanguardia y la fiabilidad.Nuestro PCB está listo para ofrecer un rendimiento excepcional en los entornos más desafiantes.
