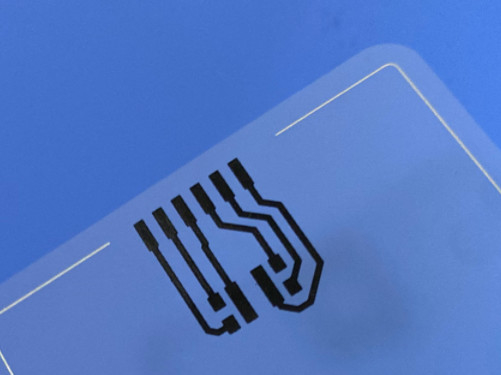

Flexible PCB PET transparente FPC 4mil 1 capa de inmersión de plata

Estamos felices de presentar un PCB flexible basado en el material flexible transparente SF490 PET de Shengyi Technology, diseñado para satisfacer las crecientes demandas de la electrónica moderna.Combinando una alta transparencia, flexibilidad excepcional y rendimiento confiable, este PCB flexible de una capa está fabricado utilizando FCCL transparente basado en película de PET sin halógenos (SF490).Es una opción ideal para aplicaciones tales como pantallas flexibles, paneles táctiles, dispositivos portátiles y electrónica inteligente, ofreciendo una combinación perfecta de estética y funcionalidad.

Transparencia sin igual para diseños de vanguardia

Este PCB flexible transparente cuenta con una película PET de grado óptico con más del 90% de transmitancia de luz, lo que permite diseños de circuitos casi invisibles.Esto lo hace perfecto para aplicaciones de gama alta como pantallas transparentes y pantallas curvasLa gran planitud de la superficie del material garantiza un acabado impecable y libre de burbujas, dando a los productos finales una apariencia elegante y profesional.

Excepcional flexibilidad para aplicaciones dinámicas

Diseñado para soportar un uso riguroso, este PCB flexible ofrece una flexibilidad y resistencia a la flexión excepcionales.Con espesor del material base personalizable (75 - 188μm) y papel de cobre ultra delgado (1/2OZ - 1OZ), admite una curvatura dinámica con un radio de curvatura de ≤1 mm y más de 100.000 ciclos de curvatura.y otros productos electrónicos flexibles innovadores.

Rendimiento eléctrico fiable para aplicaciones de alta frecuencia

Este PCB ofrece un rendimiento eléctrico estable, gracias a su baja constante dieléctrica (Dk) y pérdida dieléctrica (Df).que lo hace adecuado para la transmisión de señales de alta frecuencia y alta velocidadAdemás, la rugosidad superficial controlada de la lámina de cobre garantiza una impedancia de línea constante y una integridad de señal superior.

Durabilidad en entornos difíciles

Diseñado para funcionar en condiciones adversas, este PCB flexible funciona de forma fiable en un amplio rango de temperaturas (-40°C a +130°C).garantizar la durabilidad a largo plazo incluso en entornos complejosEl PCB también es compatible con los procesos de soldadura sin plomo y SMT, por lo que es una opción versátil para diversas aplicaciones industriales.

Amistad con el medio ambiente y seguridad

Este PCB cumple con las normas ambientales internacionales como RoHS y REACH, lo que refleja su compromiso con la sostenibilidad.Mientras que su certificación UL y excelente retardancia de llama (grado 94V-0) aseguran la seguridad y fiabilidad de los productos finales.

Especificaciones técnicas

- El equipo de PCB:
- PCB flexibles de una sola capa
- Capa de carbono
- Capa de plata: 17 μm
- SF490: 0,127 mm (5 milímetros)

- Detalles de la construcción del FPC:
- Dimensiones: 50 mm x 40 mm (± 0,15 mm)
- Traza/Espacio mínimo: 10/10 mils.
- Tamaño mínimo del agujero: 0,25 mm
- El espesor del tablero acabado: 0,2 mm
- acabado de la superficie: rastro de plata + tinta de carbono
- 100% de pruebas eléctricas

- Parámetros clave:
- Resistencia al pelado (90°): ≥ 0,8 N/mm
- Transmisibilidad de la luz visible: ≥ 90%
- Estabilidad dimensional: ± 1%
- Resistencia química: ≥ 90%
- Resistencia de volumen: ≥10^6 MΩ-cm
- Resistencia de la superficie: ≥10^5 MΩ

Aplicaciones

El PCB flexible transparente de PET está diseñado para una amplia gama de aplicaciones innovadoras, incluidas:

- Grandes pantallas LED: circuitos de alta transparencia para imágenes vibrantes y sin fisuras.


- pantallas flexibles: pantallas transparentes y curvas para la electrónica moderna.


- Panel táctil: interfaces de alto rendimiento para dispositivos inteligentes.


- Dispositivos portátiles: circuitos duraderos y flexibles para rastreadores de estado físico y relojes inteligentes.


- Electrónica inteligente: soluciones avanzadas para IoT y dispositivos conectados.

Aseguramiento de la calidad y disponibilidad

Este PCB cumple con el estándar de calidad IPC-Clase-2, lo que garantiza una alta fiabilidad y rendimiento.hacerla accesible para proyectos globales.
