Estamos encantados de presentar nuestro PCB recién enviado con laminados RO4003C de 12 milímetros.Los laminados Rogers RO4003C se destacan como una opción superior para los ingenieros y diseñadores que buscan un rendimiento eléctrico excepcional y fabricabilidadDiseñados para aplicaciones de alto volumen y sensibles al rendimiento, los materiales RO4003C combinan las propiedades eléctricas del PTFE/vidrio tejido con la facilidad de procesamiento del epoxi/vidrio,lo que los convierte en una solución ideal para una amplia gama de industrias.
Principales características del PCB RO4003C
Rendimiento eléctrico excepcional
Constante dieléctrica (Dk): 3,38 ± 0,05 a 10 GHz
Factor de disipación: 0,0027 a 10 GHz, 0,0021 a 2,5 GHz
La baja pérdida y el estricto control de las propiedades dieléctricas aseguran una integridad de señal superior, lo que lo hace perfecto para aplicaciones de alta frecuencia.
Estabilidad térmica
Conductividad térmica: 0,71 W/m/°K
Coeficiente térmico de la constante dieléctrica: +40 ppm/°C
La alta Tg (> 280 °C o 536 °F) garantiza un rendimiento estable en un amplio rango de temperaturas, incluso en ambientes de choque térmico severo.
Estabilidad dimensional
En el eje X, el CTE es de 11 ppm/°C, en el eje Y, el CTE es de 14 ppm/°C, en el eje Z, el CTE es de 46 ppm/°C.
Se ajusta a la expansión térmica del cobre, lo que garantiza una excelente estabilidad dimensional y una calidad fiable del agujero atravesado.
Baja absorción de humedad
Absorción de humedad: 0,06%
Esta baja tasa de absorción de humedad mejora la fiabilidad en ambientes húmedos o exigentes.
Fabricación rentable
Procesos como el FR-4, eliminando la necesidad de tratamientos especiales de agujero o procedimientos de manejo.
Precio competitivo en comparación con los laminados convencionales de microondas.
| RO4003C Valor típico |
| Propiedad |
Se aplican las siguientes condiciones: |
Dirección |
Unidades |
Condición |
Método de ensayo |
| Constante dieléctrica,ε Proceso |
3.38 ± 0.05 |
Z. |
|
10 GHz y 23°C |
IPC-TM-650 2.5.5.5 Línea de rayas sujetada |
| Constante dieléctrica,εDiseño |
3.55 |
Z. |
|
de 8 a 40 GHz |
Método de longitud de fase diferencial |
| Factor de disipación |
0.0027
0.0021 |
Z. |
|
10 GHz y 23°C
2.5 GHz y 23°C |
IPC-TM-650 2.5.5.5 |
| Coeficiente térmico de ε |
+ 40 |
Z. |
ppm/°C |
-50°C a 150°C |
IPC-TM-650 2.5.5.5 |
| Resistencia por volumen |
1.7 por 1010 |
|
MΩ.cm |
Conde A. |
IPC-TM-650 2.5.17.1 |
| Resistencia de la superficie |
4.2 x 109 |
|
MΩ |
Conde A. |
IPC-TM-650 2.5.17.1 |
| Fuerza eléctrica |
31.2 ((780) |
Z. |
Kv/mm(v/mil) |
0.51 mm ((0.020") |
IPC-TM-650 2.5.6.2 |
| Modulo de tracción |
19,650(2,850)
19,450 ((2,821) |
X.
Y |
MPa (ksi) |
NT1 el trabajo |
Las demás partidas |
| Resistencia a la tracción |
En el caso de las empresas
100 ((14.5) |
X.
Y |
MPa (ksi) |
NT1 el trabajo |
Las demás partidas |
| Fuerza de flexión |
276
El precio de venta |
|
MPa
- ¿ Qué pasa? |
|
IPC-TM-650 2.4.4 |
| Estabilidad dimensional |
El valor de las emisiones3 |
X, Y |
En el caso de los vehículos de motor
(mil/pulgada) |
después del grabado+E2/150°C |
IPC-TM-650 2.4.39A |
| Coeficiente de expansión térmica |
11
14
46 |
X.
Y
Z. |
ppm/°C |
-55°C a 288°C |
IPC-TM-650 2.4.41 |
| Tg |
> 280 |
|
°C TMA |
A. No |
IPC-TM-650 2.4.24.3 |
| Td el tiempo |
425 |
|
°C TGA |
|
Las demás partidas |
| Conductividad térmica |
0.71 |
|
El número de unidades de producción |
80 °C |
Las demás partidas |
| Absorción de humedad |
0.06 |
|
% |
48 horas de inmersión 0.060"
temperatura de la muestra 50°C |
Las demás partidas |
| Densidad |
1.79 |
|
Gm/cm3 |
23°C |
Las demás partidas |
| Resistencia de la cáscara de cobre |
1.05
(6.0) |
|
N/mm
- ¿ Qué pasa? |
después de la soldadura flotar 1 onza.
Folias de EDC |
IPC-TM-650 2.4.8 |
| Flamabilidad |
No incluido |
|
|
|
Sección 94 |
| Proceso libre de plomo compatible |
- ¿ Qué? |
|
|
|
|

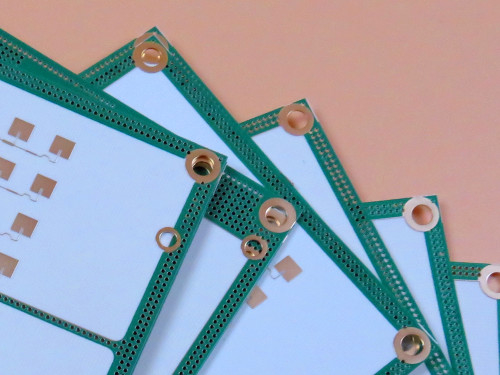

Detalles de la construcción del PCB
Este PCB rígido de 2 capas que utiliza el núcleo RO4003C de Rogers está diseñado para cumplir con los más altos estándares de calidad y rendimiento:
Las dimensiones del tablero: 50 mm x 70 mm (± 0,15 mm)
Escala de acumulación:
Capa de cobre 1: 35 μm
Rogers RO4003C Core: 0,305 mm (12 mil)
Capa de cobre 2: 35 μm
Traza/Espacio: 5/5 mils (mínimo)
Tamaño del agujero: 0,25 mm (mínimo)
El espesor del tablero acabado: 0,4 mm
Finitura superficial: níquel sin electro, oro de inmersión de paladio sin electro (ENEPIG)
Máscara de soldadura: arriba Verde, abajo Ninguno
Pintura de seda: superior blanco, inferior ninguno
Aseguramiento de la calidad: ensayo eléctrico al 100% antes del envío, conforme a las normas IPC-Clase 2.
¿Por qué elegir el PCB RO4003C?
Ideal para las construcciones de tablas de múltiples capas (MLB)
La estabilidad térmica y dimensional de RO4003C lo hace perfecto para placas dieléctricas de múltiples capas mixtas, lo que garantiza un rendimiento confiable en diseños complejos.
Aplicaciones de gran volumen
Diseñados para aplicaciones sensibles al rendimiento, los PCB RO4003C son adecuados para la producción en grandes volúmenes sin comprometer la calidad o el costo.
Disponibilidad mundial
Nuestros PCB RO4003C están disponibles en todo el mundo, asegurando la entrega oportuna y el apoyo para sus proyectos.
Aplicaciones típicas
Los PCB RO4003C de Rogers se utilizan ampliamente en industrias que requieren rendimiento y fiabilidad de alta frecuencia, incluidos:
Antenas y amplificadores de potencia de estaciones base celulares
Etiquetas de identificación de RF
Radar y sensores para automóviles
LNB para satélites de transmisión directa
Calidad y fiabilidad
Los PCB RO4003C se fabrican para cumplir con los estándares IPC-Clase-2, lo que garantiza una alta fiabilidad y rendimiento.Usted puede confiar en que cada tablero cumple con sus especificaciones exactas.
¡Consigue una cita hoy!
Ya sea que esté diseñando para sistemas de telecomunicaciones, automotrices o satélites, los PCB RO4003C de Rogers ofrecen la combinación perfecta de rendimiento, fiabilidad y rentabilidad.Póngase en contacto con nosotros hoy para discutir sus requisitos y solicitar una cotización¡Déjanos ayudarle a dar vida a sus diseños de alta frecuencia con laminados RO4003C!
