En el mundo de la electrónica de alta frecuencia, la demanda de placas de circuitos impresos (PCB) confiables y de alto rendimiento está creciendo.Nos especializamos en el suministro de PCBs utilizando materiales de circuito de alta frecuencia Rogers RO3210, garantizando un rendimiento eléctrico y una estabilidad mecánica excepcionales para sus aplicaciones más exigentes.
¿Qué es RO3210?
RO3210 es un laminado cerámico reforzado con fibra de vidrio tejida, diseñado por Rogers Corporation para ofrecer propiedades eléctricas y mecánicas superiores.Este material combina la suavidad superficial de los laminados de PTFE no tejidosRO3210 es ideal para aplicaciones de alta frecuencia.ofreciendo una mayor estabilidad mecánica y un rendimiento constante.
¿Por qué RO3210?
RO3210 no es sólo otro material de PCB, es un cambio de juego.laminado de fibra de vidrio tejido está diseñado para ofrecer una combinación única de propiedades eléctricas y mecánicasSus características destacadas incluyen:
Rendimiento eléctrico excepcional: con una constante dieléctrica (Dk) de 10,2 y un bajo factor de disipación de 0,0027 a 10 GHz, RO3210 garantiza una pérdida de señal mínima,lo que lo hace ideal para aplicaciones de alta frecuencia.
Estabilidad mecánica: El refuerzo de vidrio tejido proporciona una rigidez superior, simplificando el manejo durante la fabricación y el montaje.
Confiabilidad térmica: con una conductividad térmica de 0,81 W/mk y un coeficiente de expansión térmica (CTE) igualado al cobre, RO3210 garantiza un rendimiento confiable incluso bajo tensión térmica.
Suavidad superficial: La superficie lisa del material permite tolerancias de grabado de líneas más finas, lo que permite la creación de diseños de circuitos intrincados.
| RO3210 Valor típico |
| Propiedad |
El número de registro de la empresa |
Dirección |
Unidades |
Condición |
Método de ensayo |
| Constante dieléctrica,ε Proceso |
10.2 ± 0.5 |
Z. |
|
10 GHz a 23°C |
IPC-TM-650 2.5.5.5 Línea de rayas sujetada |
| Constante dieléctrica,εDiseño |
10.8 |
Z. |
|
de 8 GHz a 40 GHz |
Método de longitud de fase diferencial |
| Factor de disipación, tanδ |
0.0027 |
Z. |
|
10 GHz a 23°C |
IPC-TM-650 2.5.5.5 |
| Coeficiente térmico de ε |
- 459 - ¿Qué es eso? |
Z. |
ppm/°C |
10 GHz de 0°C a 100°C |
IPC-TM-650 2.5.5.5 |
| Estabilidad dimensional |
0.8 |
X, Y |
En el caso de los vehículos de motor |
Conde A. |
Las demás partidas |
| Resistencia por volumen |
103 |
|
MΩ.cm |
Conde A. |
IPC 2.5.17.1 |
| Resistencia de la superficie |
103 |
|
MΩ |
Conde A. |
IPC 2.5.17.1 |
| Modulo de tracción |
579
517 |
Enfermería
CMD |
KPSI |
23°C |
Las demás partidas |
| Absorción de agua |
El valor de las emisiones1 |
- |
% |
D24/23 |
IPC-TM-650 2.6.2.1 |
| Calor específico |
0.79 |
|
j/g/k |
|
Calculado |
| Conductividad térmica |
0.81 |
|
El valor de las emisiones de CO |
80 °C |
Las demás partidas |
Coeficiente de expansión térmica
(-55 a 288 °C) |
13
34
|
X, Y
Z. |
ppm/°C |
23°C/50% de HRC |
IPC-TM-650 2.4.4.1 |
| Td el tiempo |
500 |
|
°C |
El TGA |
Las demás partidas |
| Densidad |
3 |
|
Gm/cm3 |
|
|
| Resistencia de la cáscara de cobre |
11 |
|
Plí |
1 oz, EDC después de flote de soldadura |
IPC-TM 2.4.8 |
| Flamabilidad |
V-0 |
|
|
|
Sección 94 |
| Proceso libre de plomo compatible |
- ¿ Qué? |
|
|
|
|

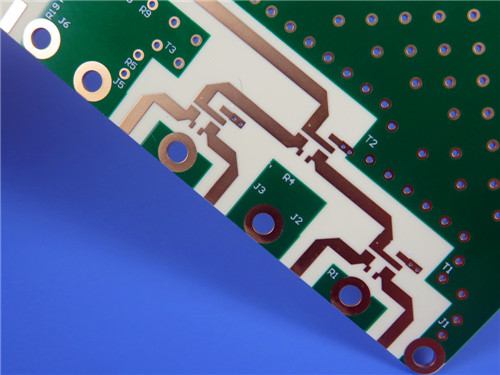

Especificaciones clave
Encasillado: PCB rígido de 2 capas
Material del núcleo: Rogers RO3210 (0,635 mm de espesor)
Capas de cobre: 35 μm cada una
Las dimensiones del tablero: 40 mm x 44 mm (tolerancia: +/- 0,15 mm)
Traza/Espacio: 5/6 mils.
Tamaño del agujero: mínimo 0,3 mm
Finitura de superficie: estaño de inmersión
Máscara de soldadura: verde (arriba y abajo)
Película de seda: Blanco (arriba y abajo)
Aseguramiento de la calidad: ensayo eléctrico al 100% antes del envío
Por qué son importantes estos detalles
Precisión: Con un espacio mínimo de 5/6 milímetros y un acabado de superficie suave, sus diseños se ejecutarán con precisión.
Durabilidad: La CTE de cobre y la alta temperatura de descomposición (500 °C) garantizan una fiabilidad a largo plazo, incluso en entornos exigentes.
Consistencia: Nuestro cumplimiento de las normas IPC-Clase 2 garantiza un producto en el que puede confiar.
Aplicaciones que exigen excelencia
Los PCB basados en RO3210 son la columna vertebral de algunas de las tecnologías más avanzadas de hoy.
Sistemas automotrices: desde la prevención de colisiones hasta las antenas GPS, RO3210 garantiza un rendimiento confiable en aplicaciones automotrices críticas.
Comunicaciones inalámbricas: Ya sean antenas de parche de microstrip o infraestructura de estación base, nuestros PCB ofrecen el rendimiento que necesita.
Sistemas satelitales y de banda ancha: RO3210 es ideal para los satélites de transmisión directa y los sistemas de banda ancha inalámbrica.
Electrónica industrial: los planos de fondo de potencia y los lectores de medidores remotos se benefician de la estabilidad dimensional y la durabilidad del material.
Ponga en práctica su visión
Si buscas un proveedor de PCB que entienda las complejidades de las aplicaciones de alta frecuencia, no busques más.Estamos listos para convertir sus diseños en realidad con PCB que ofrecen un rendimiento y fiabilidad sin igual.
Póngase en contacto con nosotros hoy para discutir su proyecto y solicitar una cotización.
