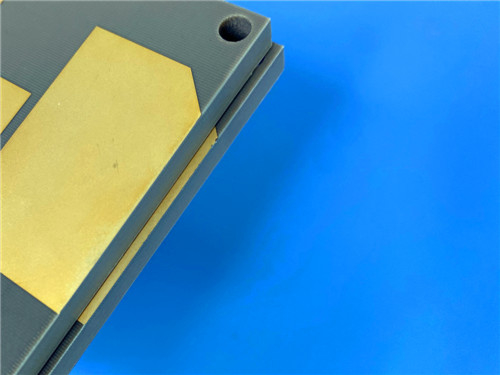

F4BTMS220 PCB de 2 capas 250mil 6.35mm Oro puro acabado

En el mundo de la electrónica de alta frecuencia y alta confiabilidad, la demanda de materiales avanzados que puedan soportar condiciones extremas y al mismo tiempo ofrecer un rendimiento excepcional es crítica.La serie F4BTMS representa un salto revolucionario en la tecnología de PCBDiseñado para satisfacer las exigencias de las comunicaciones aeroespaciales, de radar y de satélite.Este innovador material de PCB está redefiniendo lo que es posible en aplicaciones de alta frecuencia.

Por qué es importante la serie F4BTMS
La serie F4BTMS no es sólo una actualización es una revolución incorporando una mezcla única de tela de fibra de vidrio ultra delgada y nano-cerámica especial mezclada con resina de politetrafluoroetilenoeste material logra un equilibrio perfecto de baja pérdida dieléctrica, alta estabilidad dimensional y un rendimiento térmico superior.

Constante dieléctrica ultrabaja (Dk): 2,2 @ 10 GHz, lo que garantiza una pérdida mínima de señal y un rendimiento óptimo en aplicaciones de alta frecuencia.

Factor de disipación excepcional (Df): 0,0009 @ 10 GHz y 0,0010 @ 20 GHz, reduciendo la pérdida de energía y mejorando la integridad de la señal.

Bajo coeficiente de expansión térmica (CTE): valores de CTE X/Y/Z de 40/50/290 ppm/°C, garantizando la estabilidad en un amplio rango de temperaturas (-55°C a 288°C).

Baja absorción de humedad: 0.02%, por lo que es ideal para ambientes hostiles.

Alta conductividad térmica: Mejora de la disipación de calor para un funcionamiento confiable en condiciones exigentes.

Certificación UL-94 V0: retardante de llama y conforme a estrictas normas de seguridad.

Principales características de este PCB F4BTMS220
Las dimensiones del tablero: 75 mm x 75 mm, con un grosor de 6,4 mm.

Peso de cobre: 1 oz (35 μm) en las capas exteriores.

Finalización superficial: oro puro para una conductividad superior y resistencia a la corrosión.

Construcción avanzada: sin vías ciegas, con un espacio mínimo de 5/9 milis y un tamaño mínimo de agujero de 0,6 mm.

Pruebas rigurosas: pruebas eléctricas al 100% garantizan la fiabilidad antes del envío.

¿Por qué elegir la serie F4BTMS?


Rendimiento inigualable: con su constante dieléctrica y su factor de disipación ultrabajos, la serie F4BTMS es perfecta para aplicaciones de alta frecuencia y alta velocidad.

Confiabilidad en condiciones extremas: su baja expansión térmica y absorción de humedad lo hacen ideal para aplicaciones aeroespaciales y militares.

Sostenibilidad y seguridad: libre de halógenos y certificado UL-94 V0, cumple con los estándares ambientales y de seguridad mundiales.

Disponibilidad global: Accesible en todo el mundo, lo que garantiza que puede confiar en su rendimiento sin importar dónde se encuentren sus operaciones.

Aplicaciones que exigen excelencia
La serie F4BTMS está diseñada para industrias donde la falla no es una opción:

Comunicaciones aeroespaciales y por satélite: garantiza un rendimiento fiable en el equipo espacial y de cabina.

Radar y sistemas militares: ofrece precisión y durabilidad en radar y antenas de matriz en fase.

Sistemas de microondas y RF: Proporciona una transmisión de señal estable en entornos de alta frecuencia.

Redes de alimentación y antenas: admite el enrutamiento de señales complejas con pérdida mínima.

El futuro de los PCB de alta frecuencia
La serie F4BTMS es más que un simple material de PCB, es un testimonio del poder de la innovación. Combinando cerámica avanzada, fibra de vidrio ultrafina y técnicas de fabricación de vanguardia,Este material establece un nuevo estándar para aplicaciones de alta frecuencia y alta confiabilidad.

Ya sea que esté diseñando la próxima generación de sistemas aeroespaciales, tecnología de radar o comunicaciones por satélite, la serie F4BTMS proporciona el rendimiento, la fiabilidad,y la durabilidad que necesita para tener éxito.

Póngase en contacto con nosotros hoy para obtener más información o solicitar un presupuesto!
