En el panorama tecnológico en rápida evolución, la demanda de placas de circuitos impresos (PCB) de alto rendimiento aumenta continuamente.El TLY-5 de doble capa de PCB rígido se ha introducido como una solución de vanguardiaEste artículo profundiza en las características, ventajas, especificaciones,y aplicaciones del PCB TLY-5, proporcionando información valiosa para ingenieros, fabricantes y responsables de la toma de decisiones.
Introducción al TLY-5
El laminado TLY-5 está fabricado con fibra de vidrio tejida ligera, lo que mejora significativamente su estabilidad dimensional en comparación con los compuestos PTFE reforzados con fibra picada tradicionales.Esta estructura tejida proporciona un laminado mecánicamente estableCon un factor de disipación bajo, el TLY-5 es particularmente adecuado para aplicaciones de radar automotriz diseñadas para operar a 77 GHz,con una frecuencia de transmisión de más de 100 kHz,.
Características clave
El PCB TLY-5 cuenta con varias características avanzadas que lo distinguen en el mercado:
Constante dieléctrica: El laminado presenta una constante dieléctrica de 2,2 con una tolerancia de 0,02 a 10 GHz / 23 °C.Esta consistencia garantiza una integridad fiable de la señal en una amplia gama de aplicaciones.
Tangente de pérdida: Una tangente de pérdida excepcionalmente baja de 0.0009 a 10 GHz minimiza la pérdida de energía, mejorando la eficiencia general en las operaciones de alta frecuencia.
Densidad: Con una gravedad específica de 2,19 g/cm3, el material combina propiedades ligeras con una robusta resistencia mecánica.
Absorción de humedad: La tasa de absorción de humedad se limita a sólo el 0,02%, lo que garantiza la estabilidad y la fiabilidad en diferentes condiciones ambientales.
Coeficiente de expansión térmica (CTE): los valores de CTE de 26 ppm/°C en el eje X, 15 ppm/°C en el eje Y y 217 ppm/°C en el eje Z contribuyen a la estabilidad térmica del PCB.
Beneficios
El PCB TLY-5 ofrece una multitud de ventajas, lo que lo convierte en una excelente opción para diversas aplicaciones:
Estabilidad dimensional: La estructura de fibra de vidrio tejida permite una mayor estabilidad mecánica, asegurando que el PCB mantenga sus dimensiones en diferentes condiciones.
Factor de disipación más bajo: Esta característica conduce a una mejor eficiencia de transmisión de señal, lo que lo hace ideal para aplicaciones de alta frecuencia.
Baja absorción de humedad: la mínima absorción de humedad mejora la durabilidad y el rendimiento del PCB en ambientes húmedos.
Alta resistencia a la cáscara de cobre: esta característica asegura fuertes interconexiones, lo que contribuye a la fiabilidad y longevidad del PCB.
Constante dieléctrica uniforme: Las propiedades dieléctricas consistentes conducen a un rendimiento confiable en un amplio rango de frecuencia, esencial para aplicaciones de precisión.

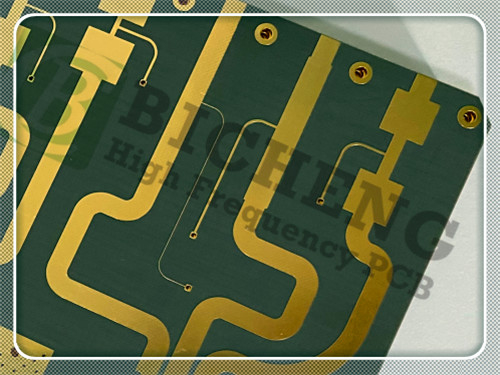

Construcción y especificaciones de PCB
Este PCB rígido de 2 capas está construido con una meticulosa atención a los detalles:
El PCB está compuesto por dos capas de cobre (35 μm cada una) que rodean un núcleo de TLY-5 que mide 0,508 mm (20 mil).
Dimensiones de los tableros: las dimensiones se establecen en 175 mm x 170 mm, con una tolerancia de ± 0,15 mm, lo que permite una integración precisa en varios diseños.
Traza/Espacio mínimo: Las especificaciones permiten una traza y un espacio mínimos de 9/12 mils, para acomodar diseños de circuitos de alta densidad.
Tamaño mínimo del agujero: un tamaño mínimo de agujero de 0,3 mm admite una variedad de tipos de componentes y facilita opciones de diseño versátiles.
El espesor del tablero terminado se registra en 0,6 mm, con un peso exterior de cobre de 1 oz (1,4 mil).
Finalización superficial: se aplica oro de inmersión para garantizar una excelente conductividad eléctrica y protección contra factores ambientales.
Película de seda y máscara de soldadura: no se aplica ninguna película de seda o máscara de soldadura, proporcionando una superficie limpia y sin obstrucciones para el montaje.
Pruebas: Se emplea un proceso de prueba eléctrica 100% riguroso antes del envío, asegurando que cada tabla cumpla con criterios de rendimiento estrictos.
Garantizar la calidad
El PCB TLY-5 cumple con las normas IPC-Clase 2, lo que garantiza un rendimiento y una fiabilidad de alta calidad.Este compromiso con el control de calidad minimiza el riesgo de fallas en el campo y aumenta la satisfacción del cliente.
Aplicaciones típicas
La versatilidad del PCB TLY-5 lo hace adecuado para una amplia gama de aplicaciones, incluyendo:
Radar automotriz: ideal para sistemas avanzados de asistencia al conductor (ADAS) y otras tecnologías de seguridad del vehículo que requieren un rendimiento confiable de alta frecuencia.
Comunicaciones por satélite/celular: admite eficazmente los sistemas de comunicación de alta frecuencia, garantizando conexiones estables y transmisión de datos.
Amplificadores de potencia: mejora el rendimiento en aplicaciones de RF, proporcionando la fiabilidad necesaria para sistemas críticos.
LNB, LNA, LNC: eficaces para aplicaciones de bajo ruido en las comunicaciones por satélite, contribuyendo a mejorar la calidad de la señal.
Aeroespacial: Cumple con estándares rigurosos de fiabilidad y rendimiento en aplicaciones aeroespaciales exigentes.
Aplicaciones en bandas Ka, E y W: admite tecnologías de vanguardia en telecomunicaciones y sistemas de radar.
Conclusión
El PCB rígido de 2 capas TLY-5 representa un avance significativo en la tecnología de PCB, combinando características de alto rendimiento con fiabilidad y rentabilidad comprobadas.Sus propiedades eléctricas robustas, excelente estabilidad dimensional y compatibilidad con procesos de fabricación estándar lo convierten en una opción ideal para aplicaciones electrónicas modernas.A medida que la demanda de soluciones innovadoras continúa creciendo, el PCB TLY-5 se destaca como una opción confiable que responde a los desafíos de los diseños sofisticados de hoy.Invertir en este PCB no sólo mejora el rendimiento, sino que también garantiza la satisfacción a largo plazo para los ingenieros y sus proyectos.
