Datos del producto:
Pago y Envío Términos:
|
El material: | Rogers RO4535 Core - 0,508 mm (20 millas) | Número de capas: | 2-layer |
---|---|---|---|
Tamaño del PCB: | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de ef | espesor de los PCB: | 0,6mm |
Peso de cobre: | 1 oz (1,4 ml) de capas exteriores | Finalización de la superficie: | Oro de inmersión |
Resaltar: | Antenna Markets Rogers RO4535 PCBs y sus componentes,PCB de alta frecuencia Rogers RO4535,20 mil Rogers RO4535 PCB |

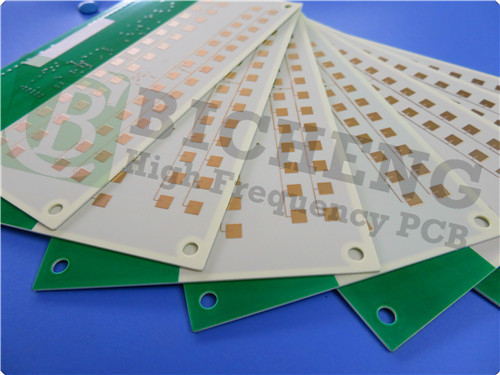

A medida que la demanda de aplicaciones de alta frecuencia continúa creciendo, la necesidad de tecnologías avanzadas de placas de circuitos impresos (PCB) nunca ha sido tan crucial.una solución innovadora de Rogers Corporation diseñada para satisfacer los requisitos específicos del mercado de las antenasEste artículo profundiza en las características, beneficios, detalles de construcción y aplicaciones del PCB RO4535, proporcionando información para ingenieros y diseñadores que buscan mejorar sus proyectos.
Introducción a la norma RO4535
Los laminados de alta frecuencia RO4535 están diseñados para ampliar las capacidades de la exitosa serie de productos RO4000? en aplicaciones de antena.material a base de hidrocarburos reforzado con vidrio ofrece una constante dieléctrica controlada, bajo rendimiento de pérdida, y excelente respuesta de intermodulación pasiva (PIM), por lo que es particularmente adecuado para las antenas de microstrip de infraestructura móvil.
Una de las características destacadas del RO4535 es su compatibilidad con el FR-4 convencional y el procesamiento de soldadura libre de plomo a alta temperatura.RO4535 no requiere un tratamiento especial para la preparación de agujeros perforados revestidosEsta asequibilidad y facilidad de uso permiten a los diseñadores optimizar tanto el precio como el rendimiento en sus diseños de antenas.
Propiedad | RO4535 | Dirección | Unidades | Condición | Método de ensayo |
Constante dieléctrica, proceso | 3.44 ± 0.08 | Z. | - | 10 GHz/23°C 2,5 GHz | el número de unidades de producción y el número de unidades de producción;2.5.5.5 |
Factor de disipación | 0.0032 | Z. | - | 2.5 GHz y 23°C | Se trata de un sistema de control basado en el código IPC-TM-650.5.5.5 |
0.0037 | 10 GHz y 23°C | ||||
PIM (típico) | -157 años. | - | Dbc | Tonos barridos reflejados de 43 dBm | Analisador PIM Summitek 1900b |
Resistencia dieléctrica | > 500 | Z. | V/mil | 0.51 mm | Se trata de un sistema de control basado en el código IPC-TM-650.5.6.2 |
Estabilidad dimensional | El valor de las emisiones5 | X, Y | Se aplicará el método siguiente: | después del grabado | Se trata de un sistema de control basado en el código IPC-TM-650.4.39A |
Coeficiente de expansión térmica | 16 | X. | ppm/°C | -55 a 288 °C | Se trata de un sistema de control basado en el código IPC-TM-650.4.41 |
17 | Y | ||||
50 | Z. | ||||
Conductividad térmica | 0.6 | - | W/(m.K) | 80 °C | Las demás partidas |
Absorción de humedad | 0.09 | - | % | D48/50 y D48/50 | Se trata de un sistema de control basado en el código IPC-TM-650.6.2.1 ASTM D570 |
Tg | > 280 | - | °C TMA | A. No | Se trata de un sistema de control basado en el código IPC-TM-650.4.24.3 |
Densidad | 1.9 | - | Gm/cm3 | - | Las demás partidas |
Resistencia de la cáscara de cobre | 5.1 (0,9) | - | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. | 1 onza de flotador de post soldadura EDC | Se trata de un sistema de control basado en el código IPC-TM-650.4.8 |
Flamabilidad | V-0 | - | - | - | Sección 94 |
Proceso libre de plomo compatible | - ¿ Qué? | - | - | - | - |
Principales características y especificaciones técnicas
Este PCB está lleno de características que mejoran su rendimiento en aplicaciones de alta frecuencia:
- Constante dieléctrica: 3,44 ± 0,08 a 10 GHz/23°C, garantizando un comportamiento de la señal predecible.
- Factor de disipación: 0,0037 a 10 GHz/23°C, lo que contribuye a una pérdida mínima de señal.
- Conductividad térmica: 0,6 W/m/°K, lo que facilita una gestión eficaz del calor.
- Coeficiente de expansión térmica (CTE): en el eje X CTE de 16 ppm/°C, en el eje Y CTE de 17 ppm/°C, en el eje Z CTE de 50 ppm/°C. Esto corresponde muy bien a la expansión térmica del cobre,reducción del estrés y mejora de la fiabilidad.
- Alta temperatura de transición del vidrio (Tg): superior a 280 °C, lo que le permite soportar condiciones de procesamiento y funcionamiento a altas temperaturas.
- Baja absorción de agua: sólo 0,09%, lo que mejora la durabilidad y fiabilidad en diversas condiciones ambientales.
- Cumplimiento UL-94 V-0: Disponible con tecnología retardante de llama Rogers® compatible con RoHS, garantizando seguridad y fiabilidad.
Estas características hacen del PCB RO4535 una opción atractiva para los ingenieros que buscan ampliar los límites de la tecnología de antenas.
Detalles de la construcción
Este PCB está diseñado con precisión y fabricabilidad en mente.
- Compilación: un PCB rígido de 2 capas con:
- Capa de cobre 1: 35 μm
- Rogers RO4535 Núcleo: 0,508 mm (20 mil)
- Capa de cobre 2: 35 μm
- Dimensiones del tablero: 53 mm x 53 mm, con una tolerancia de ± 0,15 mm.
- Traza/Espacio mínimo: 4/4 mil, permitiendo diseños complejos.
- Tamaño mínimo del agujero: 0,3 mm, sin vías ciegas.
- El espesor de los paneles acabados: 0,6 mm, proporcionando una plataforma robusta para los componentes.
- Peso de cobre acabado: 1 onza (1,4 ml) en las capas exteriores, lo que garantiza una buena conductividad.
- El espesor del revestimiento: 20 μm, mejorando la conectividad.
- acabado de superficie: oro de inmersión para una soldadura óptima.
- Silkscreen: blanco en la parte superior; sin silkscreen en la parte inferior.
- Máscara de soldadura: verde en la parte superior e inferior.
Material de los PCB: | Hidrocarburos cerámicos reforzados con vidrio |
Nombramiento: | RO4535 |
Constante dieléctrica: | 3.44 |
Factor de disipación | 0.0037 10GHz |
Número de capas: | PCB de doble cara, PCB multicapa, PCB híbrido |
Peso de cobre: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
El espesor del laminado: | 20 mil (0,508 mm), 30 mil (0,762 mm), 60 mil (1,524 mm) |
Tamaño del PCB: | ≤ 400 mm x 500 mm |
Máscara de soldadura: | Verde, negro, azul, amarillo, rojo, etc. |
El acabado de la superficie: | Cobre desnudo, tieneL, ENIG, plata de inmersión, estaño de inmersión, OSP, dorado puro, etc. |
Garantizar la calidad
La calidad es primordial en la fabricación de PCB, y el RO4535 no es una excepción.garantizar el cumplimiento de las normas de calidad IPC-clase 2Los dibujos de Gerber RS-274-X son suministrados por nuestros clientes, asegurando que cada PCB sea único para los requerimientos.
Aplicaciones del PCB RO4535
El PCB RO4535 está diseñado específicamente para una gama de aplicaciones de alta frecuencia, incluyendo:
- Antenas de las estaciones base de la infraestructura celular: a medida que las redes móviles evolucionan, la necesidad de antenas confiables y de alto rendimiento es crítica.
- Redes de antenas WiMAX: Apoyando la comunicación inalámbrica de alta velocidad, el RO4535 es ideal para aplicaciones que requieren una integridad de señal robusta.
Estas aplicaciones ponen de relieve la versatilidad y eficacia del PCB RO4535 para satisfacer las demandas de la tecnología inalámbrica moderna.
Conclusión
El PCB de alta frecuencia RO4535 representa un avance significativo en la tecnología de antenas, combinando rentabilidad con un rendimiento superior.y fiabilidad lo convierten en una excelente opción para los ingenieros y diseñadores que buscan optimizar sus diseños de antenas sin comprometer la calidad.
A medida que la industria continúa adoptando aplicaciones de alta frecuencia, el PCB RO4535 está listo para enfrentar los desafíos del mañana.Póngase en contacto con nuestro equipo de ventas hoy y descubra cómo el RO4535 puede mejorar su próximo proyecto.
