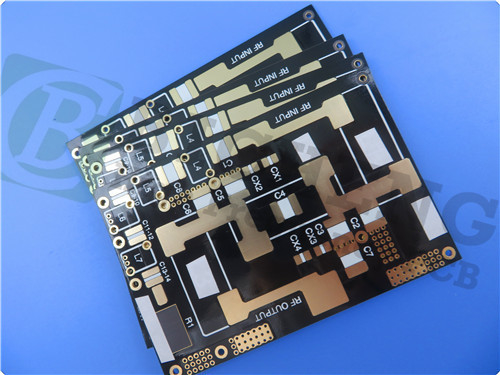

F4BM300 PCB 2 capa 1.524 mm de inmersión de estaño tablero acabado

En el panorama en constante evolución de la fabricación electrónica, la demanda de placas de circuitos impresos (PCB) de alto rendimiento nunca ha sido mayor.Los ingenieros y diseñadores requieren materiales que no solo cumplan con estrictos criterios de rendimiento, sino que también ofrecen fiabilidad y versatilidad para diversas aplicaciones.El PCB F4BM300 de Wangling es un laminado innovador que establece un nuevo estándar en la industria. Profundicemos en las características específicas, beneficios y aplicaciones del PCB F4BM300,mostrar por qué es una opción esencial para los diseños electrónicos modernos.

Composición avanzada del material

El laminado F4BM300 está meticulosamente elaborado a partir de una combinación científicamente formulada de tela de fibra de vidrio, resina de politetrafluoroetileno (PTFE) y película de PTFE.Esta formulación única mejora el rendimiento eléctrico en comparación con su predecesorLas ventajas clave incluyen una menor pérdida dieléctrica, una mayor resistencia al aislamiento y una mayor estabilidad térmica.El F4BM300 ofrece una ventaja competitiva en calidad y rentabilidad..

Comparación con el F4BME300

Mientras que el F4BM300 comparte la misma capa dieléctrica que el F4BME300, los dos difieren en sus combinaciones de lámina de cobre.que lo hace adecuado para aplicaciones que no requieren rendimiento de intermodulación pasiva (PIM)En contraste, el F4BME300 está emparejado con una lámina de cobre con tratamiento inverso (RTF), que proporciona un excelente rendimiento PIM, un control de línea más preciso y una reducción de la pérdida de conductores.Esta flexibilidad permite a los ingenieros elegir el mejor laminado en función de sus necesidades específicas de aplicación.

Rendimiento eléctrico

El F4BM300 cuenta con características eléctricas impresionantes:
- Constante dieléctrica (Dk): 3,0 a 10 GHz, lo que garantiza una transmisión eficiente de la señal.
- Factor de disipación: 0,0017 a 10 GHz, lo que minimiza la pérdida de energía.
- Coeficiente térmico de Dk: -80 ppm/°C, proporcionando estabilidad a través de las fluctuaciones de temperatura.
- Absorción de humedad: ≤ 0,08%, lo que garantiza la fiabilidad en ambientes húmedos.
- Clasificación de inflamabilidad: UL-94 V0, que cumple con estrictas normas de seguridad.

Construcción y dimensiones

Este PCB presenta un diseño rígido de 2 capas, compuesto por:


- Capa de cobre 1: 35 μm
- F4BM300 Núcleo: 1,524 mm
- Capa de cobre 2: 35 μm

El tablero terminado tiene un grosor de 1,6 mm y se adhiere a tolerancias dimensionales precisas.lo que lo hace adecuado para diseños complejosLa traza/espacio mínimo es de 5/5 milímetros, y el tamaño mínimo del agujero es de 0,4 mm, lo que permite una ruta compleja.

Garantizar la calidad

La calidad es primordial en la fabricación de PCB, y el F4BM300 no es una excepción.garantizar que cumpla con los altos estándares esperados por nuestros clientesEste PCB cumple con las normas IPC-Clase 2, lo que garantiza su fiabilidad en una amplia gama de aplicaciones.

Aplicaciones versátiles

El PCB F4BM300 está diseñado para una variedad de aplicaciones exigentes, incluyendo:

- Sistemas de microondas, RF y radar: su baja pérdida y alta estabilidad lo hacen ideal para aplicaciones de alta frecuencia.


- Cambiadores de fase y divisores de potencia: el control dieléctrico preciso del laminado es crucial para una gestión eficaz de la señal.


- Redes de alimentación y sistemas de antenas: son ideales para antenas sensibles a las fases y de matriz en fases, garantizando un rendimiento óptimo.


- Comunicaciones por satélite: su fiabilidad en condiciones extremas lo hace adecuado para aplicaciones aeroespaciales.


- Antenas de la estación base: su robusto diseño apoya la creciente demanda de infraestructuras de telecomunicaciones.

Conclusión

El PCB F4BM300 representa un avance significativo en la tecnología del laminado, combinando propiedades eléctricas superiores con una estabilidad dimensional excepcional.Su versatilidad y fiabilidad lo convierten en una excelente opción para ingenieros y diseñadores que buscan soluciones de alto rendimiento en diversas aplicacionesA medida que el panorama electrónico continúa evolucionando, el F4BM300 se posiciona como un socio confiable para la innovación y el éxito.

Para obtener más información sobre el PCB F4BM300 y cualquier consulta para este PCB, póngase en contacto con nuestro equipo de ventas.Nos comprometemos a proporcionarle productos de la más alta calidad y apoyo para sus necesidades de proyecto electrónico.
