Datos del producto:
Pago y Envío Términos:
|

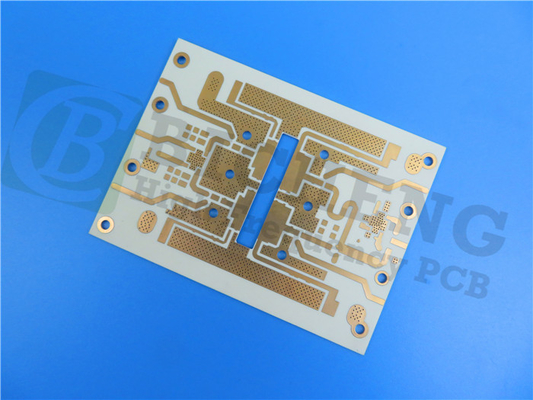

| El material: | RO4360G2 | Número de capas: | 2-layer |
|---|---|---|---|
| Tamaño del PCB: | 76.48 mm x 43.52 mm = 1 PCS | espesor del PCB: | 24 millones |
| Peso del cobre: | 1 oz (1,4 ml) de capas exteriores | Finalización de la superficie: | Lata de la inmersión |
| Resaltar: | 24mil RO4360G2 PCB,2 capas de immersión de tablero de circuito de estaño |
||
A medida que la demanda de dispositivos electrónicos de alto rendimiento continúa aumentando, la necesidad de materiales avanzados para placas de circuito impreso (PCB) se ha vuelto primordial.El recientemente enviado Rogers RO4360G2 PCB se destaca como una solución revolucionaria en entornos de circuitos de alta frecuencia.
Introducción a Rogers RO4360G2
El Rogers RO4360G2 es un laminado termoestable de baja pérdida, reforzado con vidrio, lleno de cerámica de hidrocarburos.Este innovador material está diseñado para proporcionar un equilibrio sin precedentes entre el rendimiento y la capacidad de procesamientoEn particular, es el primer laminado termoestable de alta constante dieléctrica (Dk) que se puede procesar de manera similar a los materiales FR-4 tradicionales.Esta ventaja permite a los fabricantes aprovechar las técnicas de fabricación existentes mientras se benefician de características de rendimiento mejoradas.
Diseñado para procesos libres de plomo, el RO4360G2 ofrece una mayor rigidez, que es esencial para la estabilidad y fiabilidad de las construcciones multicapa.Este laminado no solo reduce los costos de material y fabricación, sino que también se integra perfectamente con los laminados de la serie RO440 de Rogers y los laminados RO4000 de menor densidad, por lo que es una opción versátil para diseños complejos de múltiples capas.
Principales características del PCB RO4360G2
1. Constante dieléctrica y factor de disipación
El RO4360G2 presenta una constante dieléctrica de 6,15 ± 0,15 a 10 GHz y un factor de disipación de 0,0038 a la misma frecuencia.Estas propiedades son críticas para mantener la integridad de la señal en aplicaciones de alta frecuencia, lo que permite una transmisión de señal eficiente con una pérdida de energía mínima.
2Estabilidad térmica
Con una temperatura de descomposición (Td) superior a 407 °C y una alta temperatura de transición de vidrio (Tg) superior a 280 °C, el RO4360G2 es adecuado para aplicaciones que requieren altas demandas térmicas.Esta estabilidad térmica garantiza un rendimiento confiable en ambientes difíciles donde otros materiales pueden fallar.
3Conductividad térmica y coeficiente de expansión térmica
El laminado tiene una conductividad térmica de 0,75 W/mK, lo que garantiza una gestión eficaz del calor en aplicaciones de alta potencia.junto con los coeficientes correspondientes al cobre en los ejes X y Y (13 ppm/°C y 14 ppm/°C), respectivamente), facilita un rendimiento fiable en las construcciones de cartón de múltiples capas.
4. Cumplimiento ambiental
El RO4360G2 está diseñado para ser respetuoso con el medio ambiente, siendo totalmente compatible con procesos libres de plomo.garantizar la seguridad en diversas aplicaciones.
| Propiedad | Se aplicarán las disposiciones siguientes: | Dirección | Unidades | Condición | Método de ensayo |
| Constante dieléctrica,ε Proceso | 6.15 ± 0.15 | Z. | 10 GHz y 23°C | IPC-TM-650 2.5.5.5 | |
| 2.5 GHz y 23°C | |||||
| Factor de disipación, tanδ | 0.0038 | Z. | 10 GHz y 23°C | IPC-TM-650 2.5.5.5 | |
| Conductividad térmica | 0.75 | El valor de las emisiones de CO | 50 °C | Las demás partidas de los componentes | |
| Resistencia por volumen | 4.0 x 1013 | O.cm | T elevado | IPC-TM-650 2.5.17.1 | |
| Resistencia de la superficie | 9.0 x 1012 | Oh | T elevado | IPC-TM-650 2.5.17.1 | |
| Fuerza eléctrica | 784 | Z. | V/mil | IPC-TM-650 2.5.6.2 | |
| Resistencia a la tracción | Se aplican las disposiciones siguientes: | X y | MPa (kpsi) | 40 horas 50%RH/23 | Las demás partidas |
| Fuerza de flexión | 213(31) 145(21) | X y | En el caso de los vehículos de motor | 40 horas 50%RH/23 | Se trata de un sistema de control basado en el código IPC-TM-650.4.4 |
| Coeficiente de expansión térmica | 13 14 28 | X Y Z | ppm/°C | -50 °C a 288 °C después de un ciclo de calor repetido | Se trata de un sistema de control basado en el código IPC-TM-650.1.41 |
| Tg | > 280 | °C TMA | IPC-TM-650 2.4.24.3 | ||
| Td el tiempo | 407 | °C | ASTM D3850 utilizando el TGA | ||
| T288 | > 30 años | Z. | Min | 30 min / 125°C Precocción | IPC-TM-650 2.2.24.1 |
| Absorción de agua | 0.08 | % | 50°C/48 horas | IPC-TM-650 2.6.2.1 ASTM D570 | |
| Coeficiente térmico de er | -131 @10 GHz | Z. | ppm/°C | -50 °C a 150 °C | Se trata de un sistema de control basado en el código IPC-TM-650.5.5.5 |
| Densidad | 2.16 | Gm/cm3 | NT1 el trabajo | Las demás partidas | |
| Resistencia de la cáscara de cobre | 5.2 (0,91) | Plie (N/mm) | Condición B | IPC-TM-650 2.4.8 | |
| Flamabilidad | V-0 | Se trata de una serie de medidas de protección de la salud. |
Ventajas del uso de Rogers RO4360G2
Flexibilidad en el diseño
El PCB Rogers RO4360G2 permite una amplia gama de posibilidades de diseño.Su compatibilidad con las técnicas de procesamiento FR-4 existentes permite a los ingenieros innovar sin estar limitados por las limitaciones de los materiales.
Compatibilidad del ensamblaje automatizado
Este laminado está diseñado para funcionar sin problemas con procesos de montaje automatizados, lo cual es crucial para la fabricación de gran volumen.La fiabilidad de los agujeros de recubrimiento revestidos mejora la integridad de las conexiones en todo el PCB.
Solución rentable
Con una gestión eficiente de la cadena de suministro y tiempos de entrega cortos, el RO4360G2 presenta una opción rentable para los fabricantes.La combinación de costes de material reducidos y la posibilidad de utilizar los métodos de fabricación existentes contribuye a un ahorro general.
Responsable con el medio ambiente
A medida que las industrias dan cada vez más prioridad a la sostenibilidad, la compatibilidad libre de plomo del RO4360G2 se alinea con los estándares ambientales modernos, lo que lo convierte en una elección responsable para los fabricantes.
| Material de los PCB: | Materiales termorresistentes llenos de hidrocarburos cerámicos |
| Nombramiento: | Se aplicarán las disposiciones siguientes: |
| Constante dieléctrica: | 6.15 ± 0.15 |
| Número de capas: | Pcb de doble capa, de múltiples capas, híbrido |
| Peso de cobre: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| espesor del PCB: | 8 mil (0,203 mm), 12 mil (0,705 mm), 16 mil (0,406 mm), 20 mil (0,508 mm), 24 mil (0,610 mm), 32 mil (0,813 mm), 60 mil (1,524) mm |
| Tamaño del PCB: | ≤ 400 mm x 500 mm |
| Máscara de soldadura: | Verde, negro, azul, amarillo, rojo, etc. |
| El acabado de la superficie: | El cobre desnudo, HASL, ENIG, OSP, etc. |
Especificaciones técnicas
El PCB Rogers RO4360G2 cuenta con una pila rígida de 2 capas que incluye:
- Capa de cobre 1: 35 μm
- RO4360G2 Substrato: 24 mil (0,61 mm)
- Capa de cobre 2: 35 μm
Detalles de la construcción:
- Dimensiones del tablero: 76,48 mm x 43,52 mm (± 0,15 mm)
- Traza mínima / espacio: 5/5 mils.
- Tamaño mínimo del agujero: 0,30 mm
- El espesor del tablero acabado: 0,73 mm
- Peso de cobre acabado: 1 onza (1,4 ml) en las capas exteriores
- espesor del revestimiento: 20 μm
- Revestimiento de la superficie: estaño de inmersión
- En la parte superior de la serigrafía: blanco.
- Máscara de soldadura superior: verde
Aplicaciones típicas
El PCB Rogers RO4360G2 es ideal para una amplia gama de aplicaciones, particularmente en los sectores de telecomunicaciones y automóviles.
- Amplificadores de energía de estaciones base: su baja pérdida y su alta estabilidad térmica lo convierten en una excelente opción para alimentar estaciones base, garantizando señales de comunicación fiables.
- Transceptores de células pequeñas: el laminado admite los diseños compactos requeridos para la tecnología de células pequeñas, facilitando una comunicación inalámbrica eficiente en entornos urbanos.
Conclusión
El PCB RO4360G2 de Rogers es una solución innovadora para el diseño de circuitos de alta frecuencia, que combina propiedades avanzadas de materiales con capacidades de procesamiento rentables.Sus características únicas lo hacen ideal para una variedad de aplicacionesPara más información o para realizar un pedido, póngase en contacto con nuestro equipo de ventas.
