El PCB F4BTMS representa el último avance en materiales de alto rendimiento, basándose en la base de la serie F4BTM.Este material mejorado incorpora una cantidad significativa de cerámica y utiliza ultra delgado, refuerzo de tela de fibra de vidrio ultrafina, lo que resulta en mejores características de rendimiento.La serie F4BTMS es capaz de reemplazar productos extranjeros similares con propiedades superiores..
La formulación innovadora minimiza la pérdida dieléctrica y mejora la estabilidad dimensional al reducir el efecto de la fibra de vidrio durante la propagación de ondas electromagnéticas.Este avance permite un uso de mayor frecuencia, mayor resistencia eléctrica y mejor conductividad térmica.La serie F4BTMS también se caracteriza por un excelente bajo coeficiente de expansión térmica y características de temperatura dieléctrica estables, por lo que es una opción ideal para entornos exigentes.
Características clave
La serie F4BTMS cuenta con una tolerancia mínima a la constante dieléctrica y una consistencia excepcional de lote a lote.con una frecuencia de transmisión de hasta 40 GHz,, que es esencial para aplicaciones sensibles a las fases.
Con un coeficiente de temperatura superior de constante dieléctrica y pérdida, el material mantiene la estabilidad de frecuencia y fase dentro de un rango de temperatura de -55 °C a 150 °C.Su excelente resistencia a la radiación garantiza que las propiedades dieléctricas y físicas permanezcan estables incluso después de la exposición a la radiación.
Además, la serie F4BTMS presenta un bajo rendimiento de desgasificación, cumpliendo con los estrictos requisitos de desgasificación al vacío para aplicaciones aeroespaciales.Los coeficientes mínimos de expansión térmica en el XLa conductividad térmica mejorada lo hace adecuado para aplicaciones de alta potencia.Mientras que su baja absorción de agua mejora aún más su fiabilidad.
| Material de los PCB: |
PTFE, fibra de vidrio ultrafina y ultrafina, cerámica. |
| Designación (F4BTMS) |
F4BTMS |
DK (10GHz) |
DF (10 GHz) |
| F4BTMS220: las instrucciones de los equipos de seguridad |
2.2 ± 0.02 |
0.0009 |
| F4BTMS233 (en el caso de los vehículos de transporte de pasajeros) |
2.33 ± 0.03 |
0.0010 |
| F4BTMS255 (incluida la descripción de las características de los vehículos) |
2.55 ± 0.04 |
0.0012 |
| F4BTMS265: las condiciones de los servicios de seguridad |
2.65 ± 0.04 |
0.0012 |
| F4BTMS294 (en el caso de los vehículos de transporte de pasajeros) |
2.94 ± 0.04 |
0.0012 |
| F4BTMS300 |
3.0 ± 0.04 |
0.0013 |
| F4BTMS350 |
3.5 ± 0.05 |
0.0016 |
| F4BTMS430: las condiciones de los vehículos de transporte de pasajeros |
4.3 ± 0.09 |
0.0015 |
| F4BTMS450: las condiciones de los equipos de ensayo |
4.5 ± 0.09 |
0.0015 |
| F4BTMS615: las condiciones de los servicios de seguridad |
6.15 ± 0.12 |
0.0020 |
| F4BTMS1000 |
10.2 ± 0.2 |
0.0020 |
| Número de capas: |
PCB de un solo lado, PCB de dos lados, PCB multicapa, PCB híbrido |
| Peso de cobre: |
0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| espesor dieléctrico |
0.09mm (3.5mil), 0.127mm (5mil), 0.254mm ((10mil),0.508mm ((20mil), 0.635mm ((25mil), 0.762mm ((30mil), 0.787mm ((31mil), 1.016mm ((40mil), 1.27mm ((50mil), 1.5mm ((59mil), 1.524mm ((60mil), 1.575mm ((62mil), 2.03mm ((80mil), 2.54mm ((100mil), 3.175mm ((125mil), 4.6 mm ((160 mil), 5,08 mm ((200 mil), 6,35 mm ((250 mil) |
| Tamaño del PCB: |
≤ 400 mm x 500 mm |
| Máscara de soldadura: |
Verde, negro, azul, amarillo, rojo, etc. |
| El acabado de la superficie: |
El cobre desnudo, el HASL, el ENIG, la plata de inmersión, el estaño de inmersión, el OSP, el oro puro, el ENEPIG, etc. |
Números de modelo
La serie F4BTMS incluye varios números de modelo, cada uno ofreciendo diferentes constantes dieléctricas:
- F4BTMS220 (Dk 2.2)
- F4BTMS233 (Dk 2.33)
- F4BTMS255 (Dk 2.55)
- F4BTMS265 (Dk 2,65)
- F4BTMS294 (Dk 2.94)
- F4BTMS300 (Dk 3.0) - ¿Qué es esto?
- F4BTMS350 (Dk 3.5)
- F4BTMS430 (Dk 4.3)
- F4BTMS450 (Dk 4.5)
- F4BTMS615 (Dk 6.15)
- F4BTMS1000 (Dk 10.2)
Especificaciones

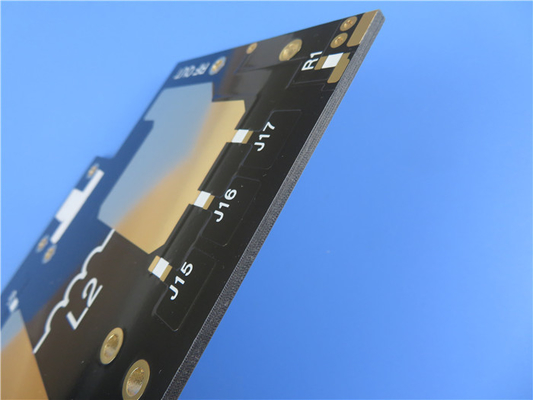

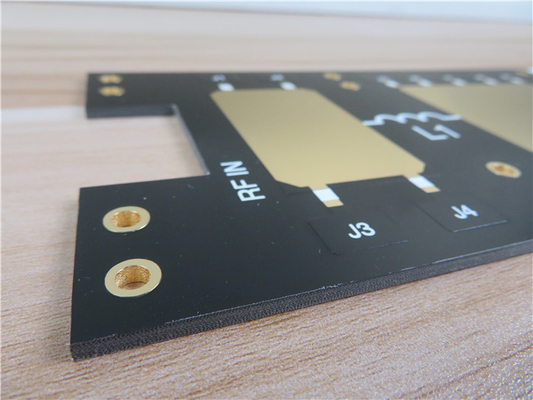

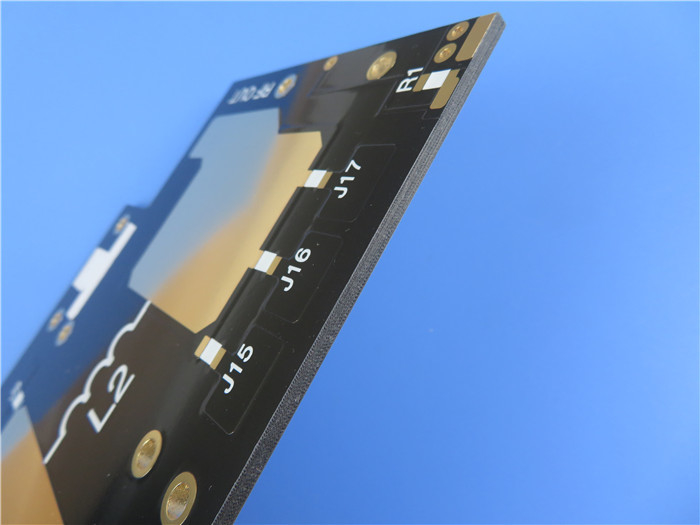

La pila de PCB consta de un diseño rígido de 2 capas, con una capa de cobre 1 de 35 μm, un núcleo Rogers F4BTMS1000 de 2,0 mm y una capa de cobre 2 también de 35 μm.
Las dimensiones del tablero son de 57 mm x 57 mm, con una tolerancia de +/- 0,15 mm. La huella mínima/espacio se establece en 6/8 mil, mientras que el tamaño mínimo del orificio es de 0,4 mm.
Con un espesor de 2,1 mm y un peso de cobre final de 2,8 mil para las capas exteriores, la placa está diseñada para la durabilidad.y el acabado de la superficie es oro de inmersión.
Cada PCB se somete a una prueba eléctrica del 100% antes del envío para garantizar la fiabilidad.
Estándares y disponibilidad
El PCB F4BTMS se proporciona con estándares de alta calidad, con el tipo de ilustración siendo Gerber RS-274-X. Se adhiere a los estándares de calidad IPC-Clase-2, lo que garantiza su fiabilidad y rendimiento.Este producto está disponible en todo el mundo, lo que lo hace accesible para diversas aplicaciones.
Aplicaciones típicas
El PCB F4BTMS es ideal para una amplia gama de aplicaciones, incluyendo:
- Equipo aeroespacial y de aviación
- Instalaciones espaciales y instalaciones de cabina
- aplicaciones de microondas y RF
- Sistemas de radar, especialmente en el contexto militar
- Redes de alimentación para la distribución de señales
- Antenas sensibles a las fases y antenas de matriz en fase
- Comunicaciones por satélite
Con sus características avanzadas y rendimiento robusto, el PCB F4BTMS es una opción excepcional para aplicaciones electrónicas de alta frecuencia y alta confiabilidad.
