PCB híbrido de 6 capas con RO4003C y FR4 con impedancia de material controlada

Cuota De Producción:	1 PCS
Precio:	USD9.99-99.99/PCS
Embalaje Estándar:	Bolsas de vacío+Cartones
Período De Entrega:	8-9 días hábiles
Método De Pago:	T/T
Capacidad De Suministro:	5000 PCS por mes

Detalles Información

Descripción del Producto

Información detallada

Lugar de origen

China.

Nombre de la marca

Bicheng

Certificación

UL, ISO9001, IATF16949

El material:

RO4003C y FR-4

Número de capas:

6-Layer

Tamaño del PCB:

83Se trata de un producto que se utiliza para la fabricación de productos químicos.

espesor del PCB:

1.1m m

Peso de cobre:

1 oz (1.4 ml) de capas internas y externas

Finalización de la superficie:

Oro de inmersión

Resaltar:

RO4003C PCB híbridos

PCB híbrido de material FR4

PCB híbrido controlado por impedancia

Descripción del Producto

Estamos entusiasmados de anunciar nuestra nueva placa de circuito impreso de 6 capas diseñada con materiales RO4003C de Rogers.Este innovador PCB combina un rendimiento eléctrico excepcional con facilidad de fabricación, por lo que es una solución perfecta para aplicaciones de alta frecuencia.

Características clave

Material de la norma RO4003C

- Constante dieléctrica (Dk): 3,38 ± 0,05 a 10 GHz
- Factor de disipación: 0,0027 a 10 GHz
- Conductividad térmica: 0,71 W/m/°K
- Coeficiente térmico de la constante dieléctrica: +40 ppm/°C (rango de funcionamiento: -50°C a 150°C)
- CTE coincide con el cobre:
- Eje X: 11 ppm/°C
- Eje Y: 14 ppm/°C
- CTE en el eje Z: 46 ppm/°C
- Temperatura de transición del vidrio (Tg): > 280 °C
- Absorción de humedad: 0,06%
- Sin bromo

RO4003C Valor típico
Propiedad	Se aplican las siguientes condiciones:	Dirección	Unidades	Condición	Método de ensayo
Constante dieléctrica,ε Proceso	3.38 ± 0.05	Z.		10 GHz y 23°C	IPC-TM-650 2.5.5.5 Línea de rayas sujetada
Constante dieléctrica,εDiseño	3.55	Z.		de 8 a 40 GHz	Método de longitud de fase diferencial
Factor de disipación	0.0027 0.0021	Z.		10 GHz y 23°C 2.5 GHz y 23°C	IPC-TM-650 2.5.5.5
Coeficiente térmico de ε	+ 40	Z.	ppm/°C	-50°C a 150°C	IPC-TM-650 2.5.5.5
Resistencia por volumen	1.7 por 10¹⁰		MΩ.cm	Conde A.	IPC-TM-650 2.5.17.1
Resistencia de la superficie	4.2 x 10⁹		MΩ	Conde A.	IPC-TM-650 2.5.17.1
Fuerza eléctrica	31.2 ((780)	Z.	Kv/mm(v/mil)	0.51 mm ((0.020")	IPC-TM-650 2.5.6.2
Modulo de tracción	19,650(2,850) 19,450 ((2,821)	X. Y	MPa (ksi)	NT1 el trabajo	Las demás partidas
Resistencia a la tracción	En el caso de las empresas 100 ((14.5)	X. Y	MPa (ksi)	NT1 el trabajo	Las demás partidas
Fuerza de flexión	276 El precio de venta		MPa - ¿ Qué pasa?		IPC-TM-650 2.4.4
Estabilidad dimensional	El valor de las emisiones3	X, Y	En el caso de los vehículos de motor (mil/pulgada)	después del grabado+E2/150°C	IPC-TM-650 2.4.39A
Coeficiente de expansión térmica	11 14 46	X. Y Z.	ppm/°C	-55°C a 288°C	IPC-TM-650 2.4.41
Tg	> 280		°C TMA	A. No	IPC-TM-650 2.4.24.3
Td el tiempo	425		°C TGA		Las demás partidas
Conductividad térmica	0.71		El número de unidades de producción	80 °C	Las demás partidas
Absorción de humedad	0.06		%	48 horas de inmersión 0.060" temperatura de la muestra 50°C	Las demás partidas
Densidad	1.79		Gm/cm³	23°C	Las demás partidas
Resistencia de la cáscara de cobre	1.05 (6.0)		N/mm - ¿ Qué pasa?	después de la soldadura flotar 1 onza. Folias de EDC	IPC-TM-650 2.4.8
Flamabilidad	No incluido				Sección 94
Proceso libre de plomo compatible	- ¿ Qué?

S1000-2M Características

- CTE del eje Z mejorado para una mayor fiabilidad del orificio
- Excelente procesable mecánico y resistencia térmica
- Compatibilidad sin plomo
- Tg: 180°C (DSC)
- Bloqueo UV y compatibilidad AOI
- Alta resistencia al calor con un rendimiento anti-CAF superior
- Baja absorción de agua

Especificaciones de los PCB

- Cuadrilla de capas:
- Capa de cobre 1: 35 μm
- RO4003C Núcleo: 0,305 mm (12 mil)
- Capa de cobre 2: 35 μm
- Prepreg Bondply (1080 RC63%): 0,0644 mm (2,5 mil)
- Capa de cobre 3: 35 μm
- FR-4 (Tg 170): 0,076 - 0,203 mm (3 mil)
- Capa de cobre 4: 35 μm
- Prepreg Bondply (1080 RC63%): 0,0644 mm (2,5 mil)
- Capa de cobre 5: 35 μm
- RO4003C Núcleo: 0,305 mm (12 mil)
- Capa de cobre 6: 35 μm

- Dimensiones: 83,50 mm x 66 mm ± 0,15 mm
- El espesor del tablero acabado: 1,1 mm
- Peso de cobre acabado: 1 onza (1.4 mil) en las capas interior y exterior
- Rastreo mínimo: 4/4 milímetros.
- Tamaño mínimo del agujero: 0,2 mm
- espesor del revestimiento: 20 μm
- El acabado de la superficie: Oro de inmersión
- Máscara de soldadura Color: Matt Verde (arriba y abajo)
- Color de serigrafía: Blanco (sólo en la parte superior)
- Control de la impedancia: 50 ohmios en 4 mil / 4 mil trazas / espacios (capa superior)
- Via Configuración: 0,2 mm vía llena y cubierta
- Prueba eléctrica: 100% antes del envío

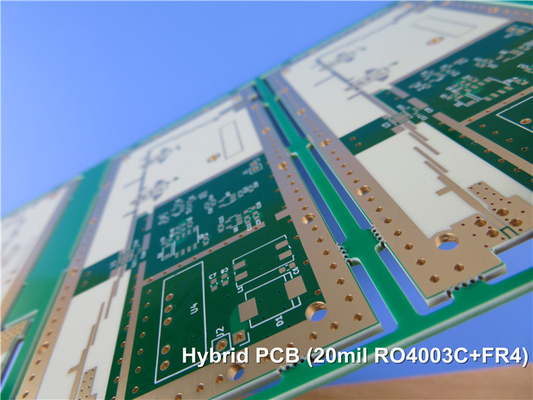

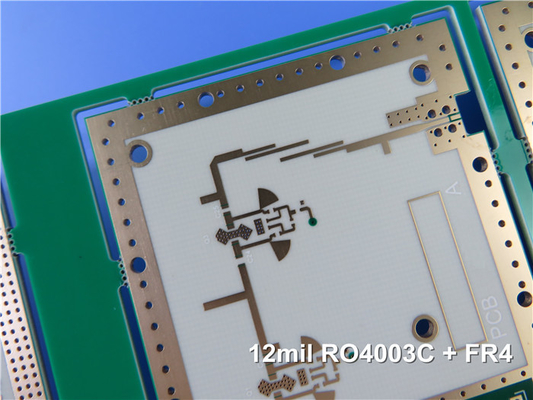

PCB híbrido de 6 capas con RO4003C y FR4 con impedancia de material controlada 0

Aplicaciones típicas

Este PCB es ideal para una variedad de aplicaciones avanzadas, incluyendo:

- Antenas de banda ancha de aerolíneas comerciales
- Circuitos de micro-tiras y de tiras
- Aplicaciones de ondas milimétricas
- Sistemas de radar
- Sistemas de guía
- Antenas de radio digitales punto a punto

Garantizar la calidad

Fabricado con los estándares IPC-Clase 2, nuestro PCB garantiza una alta fiabilidad y rendimiento.

Disponibilidad mundial

Nuestro PCB de alto rendimiento está disponible para envío en todo el mundo, proporcionando soluciones de vanguardia dondequiera que se encuentre.

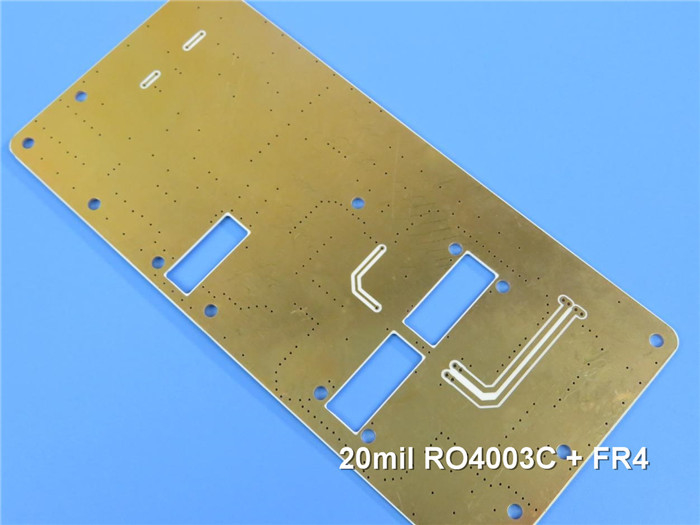

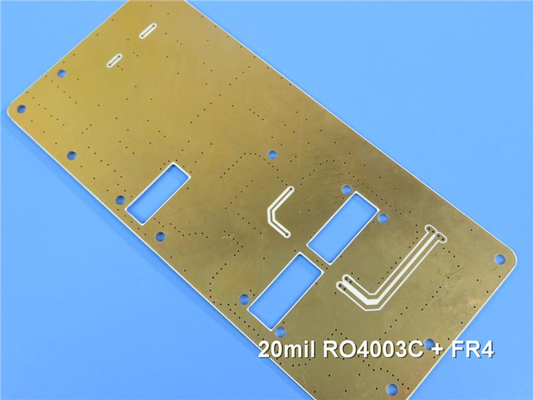

PCB híbrido de 6 capas con RO4003C y FR4 con impedancia de material controlada 1
