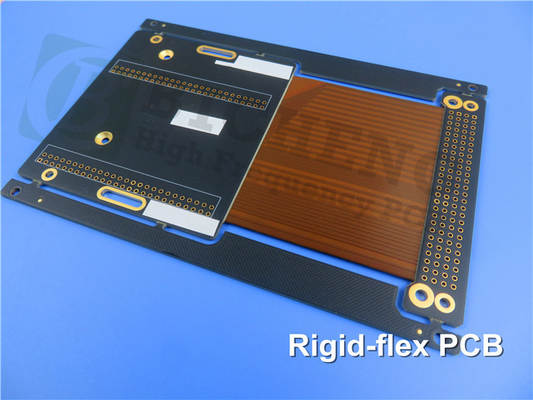

PCB rígido flexible de múltiples capas 1 mm Matt Soldermask negro con oro de inmersión

Experimenta la última innovación en tecnología de PCB con nuestro S1000-2M (FR-4) PCB rígido-flexible.Esta placa de circuito de vanguardia combina la resistencia y estabilidad de las placas rígidas con la flexibilidad de los circuitos flexibles, ofreciendo posibilidades de diseño sin precedentes y un rendimiento mejorado.Vamos a profundizar en las características y beneficios notables que hacen que el S1000-2M (FR-4) PCB rígido flexible sea la opción ideal para su próximo proyecto.

Circuitos flexibles redefinidos:

Proceso de fabricación superior:

Este S1000-2M (FR-4) Rigid-Flex PCB es meticulosamente fabricado utilizando un proceso de fabricación de última generación.permitiendo un rendimiento y una fiabilidad óptimos.


El circuito flexible se fabrica con un sustrato flexible, como la poliimida, que garantiza una excelente flexibilidad y durabilidad.
Las tablas rígidas, hechas de materiales FR-4 de alta calidad, proporcionan soporte estructural y albergan componentes electrónicos con precisión.


Interconexión sin fisuras:

La sección de circuito flexible está perfectamente unida a las placas rígidas, lo que permite una interconexión perfecta y una transmisión eficiente de señales eléctricas.


Los orificios revestidos incorporados en las secciones rígidas facilitan conexiones eléctricas confiables, lo que garantiza un rendimiento óptimo e integridad de la señal.

Características notables:

S1000-2M (FR-4) Características del tablero rígido:

El laminado compatible FR-4 libre de plomo garantiza el cumplimiento de las normas ambientales.
Con un Tg de 180 °C (DSC), el PCB exhibe una notable resistencia al calor, lo que lo hace adecuado para aplicaciones exigentes.
El eje Z inferior CTE (Coeficiente de expansión térmica) minimiza la tensión en la placa, mejorando la fiabilidad a largo plazo.
La excelente fiabilidad del orificio y el rendimiento anti-CAF (filamento anódico conductor) garantizan un funcionamiento estable y robusto.
La baja absorción de agua y la excelente capacidad de procesamiento mecánico contribuyen a la durabilidad y facilidad de fabricación del PCB.


R-F777 (polimida) Características del circuito flexible:

La sección de circuito flexible está compuesta de material de alta calidad R-F777 (poliimida), conocido por sus propiedades excepcionales.
Las opciones de espesor de poliimida que van desde 25 μm hasta 75 μm satisfacen diversos requisitos de diseño.
Los tipos de cobre con cobre ED y cobre RA, disponibles en espesores que van desde 12 μm hasta 35 μm, ofrecen flexibilidad para diversas aplicaciones.
Un coeficiente de expansión térmica (CTE) que oscila entre 18,5-19,7 ppm/K garantiza la estabilidad dimensional a través de las variaciones de temperatura.
El alto valor de Tg de 350°C y la resistencia a la soldadura de 280-350°C hacen que el circuito flexible sea fiable en condiciones de funcionamiento extremas.
La clasificación de inflamabilidad UL 94V-0 garantiza la seguridad y el cumplimiento de las normas de la industria.


Superposición y Construcción:

Los componentes de las placas de circuito impreso de 6 capas:

El S1000-2M (FR-4) PCB rígido-flex tiene una sofisticada pila de 6 capas, que combina capas rígidas y flexibles.
Las capas de cobre con espesores adecuados garantizan una conductividad óptima e integridad de la señal.
La brecha de aire en la sección flexible de 4 capas proporciona flexibilidad manteniendo la estabilidad estructural.
El diseño de la pila está optimizado para satisfacer los requisitos de aplicaciones de alto rendimiento.

Detalles de la construcción:

Las dimensiones de los tableros de 112 mm x 54 mm ofrecen una solución compacta pero versátil para diversos proyectos.
Un espacio mínimo de 5/5 mils permite circuitos complejos y un enrutamiento preciso de la señal.
El tamaño mínimo del orificio de 0,50 mm permite la integración perfecta de los componentes.
Un tablero acabado de 1,0 mm de espesor (con un grosor de 0,22 mm de la pieza flexible) logra el equilibrio perfecto entre durabilidad y limitaciones de espacio.
El acabado de la superficie de inmersión en oro garantiza una excelente solderabilidad y resistencia a la corrosión.
La pantalla de seda superior en blanco facilita la identificación clara de los componentes para facilitar el montaje y la inspección.
Las máscaras de soldadura superior e inferior en negro mate proporcionan una protección e aislamiento efectivos.
Cada PCB se somete a una prueba eléctrica del 100% antes del envío, garantizando la calidad y fiabilidad del producto.

Calidad sin concesiones y disponibilidad mundial:

El cumplimiento de las normas IPC-Clase 2 garantiza la excelencia y fiabilidad de la fabricación.
Nuestro S1000-2M (FR-4) PCB rígido flexible está disponible en todo el mundo, garantizando la accesibilidad para los clientes en todas partes.
Desde computadoras y comunicaciones hasta electrónica automotriz y más, nuestro PCB es adecuado para diversas aplicaciones.

Desbloquee el potencial de los circuitos flexibles con el S1000-2M (FR-4) Rigid-Flex PCB.y disponibilidad global para llevar sus proyectos a nuevas alturas de éxito.
