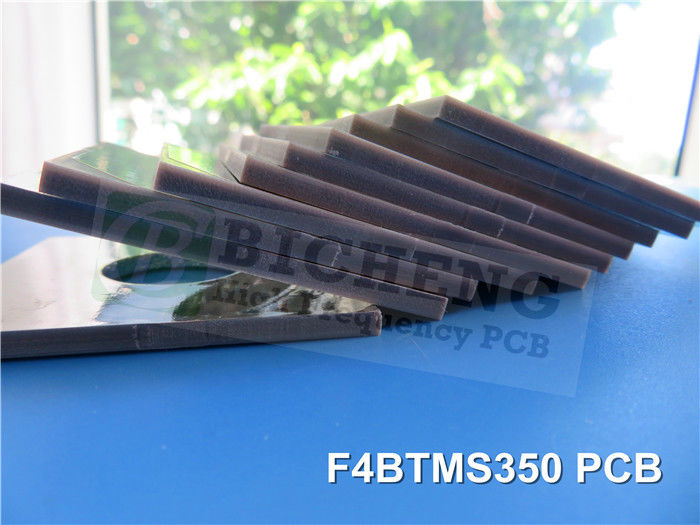

6.35mm F4BTMS350 RF PCB 1OZ Nivel de soldadura por aire caliente (HASL)

El PCB recién enviado, fabricado con F4BTMS350, destinado a aplicaciones de alta frecuencia.El sustrato F4BTMS350 utiliza una mezcla única de tela de fibra de vidrio ultrafina y nanocerámica especialmente diseñada mezclada con resina de politetrafluoroetilenoEsta combinación mitiga los efectos negativos de la fibra de vidrio en la propagación de ondas electromagnéticas, lo que resulta en una reducción de la pérdida dieléctrica, una mayor estabilidad dimensional,y anisotropía X/Y/Z minimizadaLa composición avanzada del material permite un rango de frecuencia más amplio, una mayor resistencia eléctrica y una mayor conductividad térmica.El F4BTMS350 presenta un excelente bajo coeficiente de expansión térmica y características de temperatura dieléctrica estables, garantizando un rendimiento óptimo en diversas condiciones ambientales.

Características principales del PCB F4BTMS350:

Desbloquee el potencial de sus diseños electrónicos con las características notables del PCB F4BTMS350:

Constante dieléctrica (Dk): experimenta una integridad de señal excepcional y capacidades de transmisión precisas con un Dk de 3,5 a 10 GHz.

Factor de disipación: Minimiza la pérdida de señal y maximiza el rendimiento con un factor de disipación bajo de 0,0016 a 10 GHz, 0,0019 a 20 GHz y 0,0024 a 20 GHz.

Estabilidad térmica: el PCB F4BTMS350 ofrece una notable estabilidad térmica con un CTE de 10 ppm/°C (eje x), 12 ppm/°C (eje y) y 20 ppm/°C (eje z) en un amplio rango de temperatura de -55°C a 288°C.

Bajo coeficiente térmico: se beneficia de una excelente estabilidad térmica con un bajo coeficiente térmico de Dk a -39 ppm/°C entre -55°C y 150°C.

Alta conductividad térmica: facilita una disipación de calor eficiente y mantiene condiciones de temperatura óptimas con una alta conductividad térmica de 0,6 W/mk.

Absorción de humedad: Asegura la fiabilidad y el rendimiento a largo plazo con una tasa de absorción de humedad de sólo el 0,03%.

Detalles de la instalación y la construcción del PCB:

Diseñado con precisión y durabilidad en mente, el PCB F4BTMS350 ofrece los siguientes detalles de empilación y construcción:

Dimensiones de la placa: El PCB F4BTMS350 mide 76 mm x 76 mm, proporcionando un amplio espacio para la colocación de componentes y el diseño de circuitos, con una tolerancia de +/- 0.15 mm.

Traza/espacio mínimo: permite diseños complejos y enrutamiento preciso con un requisito mínimo de traza/espacio de 6/7 milis.

Tamaño mínimo del agujero: acomodar componentes miniaturizados y simplificar el ensamblaje con un tamaño mínimo del agujero de 1,5 mm.

El F4BTMS350 PCB cuenta con un espesor de placa terminado de 6,42 mm, lo que garantiza robustez y fiabilidad.

acabado superficial: El PCB presenta un acabado superficial confiable y ampliamente utilizado de nivel de soldadura por aire caliente (HASL), lo que garantiza una excelente solderabilidad y facilidad de montaje.

Mascarilla de serigrafía y soldadura: el PCB F4BTMS350 no incluye máscara de serigrafía o soldadura superior o inferior, ofreciendo un aspecto limpio y minimalista.

Pruebas eléctricas: Cada PCB se somete a una rigurosa prueba eléctrica del 100% antes del envío, lo que garantiza una funcionalidad y un rendimiento óptimos.

Aplicaciones típicas:

El PCB F4BTMS350 sobresale en una amplia gama de aplicaciones exigentes, incluyendo:

Equipo aeroespacial: satisfacer las exigencias rigurosas del equipo aeroespacial, incluidas las aplicaciones espaciales y de cabina, con el alto rendimiento de fiabilidad del F4BTMS350.

Aplicaciones de microondas y RF: experimenta una transmisión y eficiencia mejoradas de la señal en sistemas de microondas y RF, lo que permite un rendimiento superior.

Sistemas de radar: El PCB F4BTMS350 es una excelente opción para aplicaciones de radar militares, proporcionando baja interferencia y propagación de señal confiable.

Sistemas de antenas: desde redes de alimentación hasta antenas sensibles a fases y antenas de matriz en fases, el F4BTMS350 ofrece un rendimiento óptimo e integridad de la señal.

Comunicaciones por satélite: garantizar una comunicación estable y fiable en los sistemas satelitales, donde el PCB F4BTMS350 sobresale en entornos exigentes.

Descubre un rendimiento inigualable:

Con sus características de vanguardia, construcción robusta y disponibilidad global, el PCB F4BTMS350 representa el pináculo de los avances electrónicos.sistemas de radar, o aplicaciones de alta frecuencia, puede confiar en el F4BTMS350 para ofrecer un rendimiento y una fiabilidad sin precedentes.Abrazar el futuro de la tecnología de PCB y liberar el verdadero potencial de sus diseños electrónicos con el F4BTMS350.
