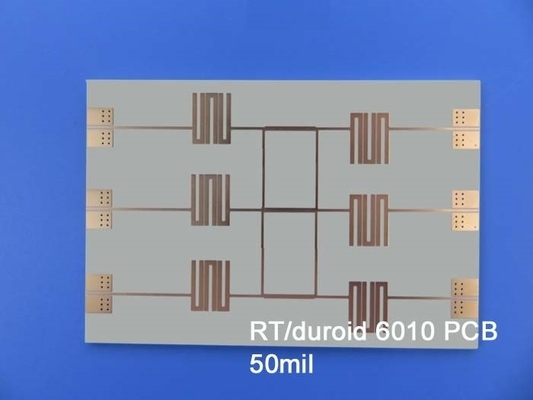

Presentamos nuestro reciente PCB, que está hecho de Rogers RT/duroide 6010.2LM, un sustrato de alto rendimiento con sus características excepcionales y construcción confiable,este PCB está diseñado para satisfacer las demandas de varias aplicacionesVamos a explorar las especificaciones clave y beneficios que hacen de este PCB una excelente opción para proyectos electrónicos.
Substratos de PCB: Rendimiento y fiabilidad sin igual
El Rogers RT/duroide 6010.2LM cuenta con compuestos cerámicos-PTFE avanzados, lo que garantiza un rendimiento y una fiabilidad superiores.este sustrato ofrece una alta eficiencia eléctricaEl factor de disipación bajo de 0,0023 a 10 GHz/23°C garantiza una pérdida mínima de señal.lo que lo hace ideal para aplicaciones que operan en frecuencias de banda X o inferiores.
| Constante dieléctrica,ε Proceso | 10.2 ± 0.25 | Z. | 10 GHz y 23°C | IPC-TM-650 2.5.5.5 Línea de rayas sujetada | |
| Constante dieléctrica,εDiseño | 10.7 | Z. | de 8 GHz a 40 GHz | Método de longitud de fase diferencial | |
| Factor de disipación, tanδ | 0.0023 | Z. | 10 GHz/A | IPC-TM-650 2.5.5.5 | |
| Coeficiente térmico de ε | -425 | Z. | ppm/°C | -50°C a 170°C | IPC-TM-650 2.5.5.5 |
| Resistencia por volumen | 5 por 105 | ¿Qué es eso? | A. No | IPC 2.5.17.1 | |
| Resistencia de la superficie | 5 por 106 | ¿ Qué es eso? | A. No | IPC 2.5.17.1 | |
| Propiedades de tracción | Las pruebas de la norma ASTM D638 (0,1/min. de velocidad de deformación) | ||||
| El módulo de Young | 931 ((135) 559 ((81) | X y | MPa (kpsi) | A. No | |
| El estrés supremo | 17(2.4) 13(1.9) | X y | MPa (kpsi) | A. No | |
| La última cepa | 9 a 15 7 a 14 | X y | % | A. No | |
| Propiedades de compresión | Las medidas de ensayo se aplicarán a los productos de la serie A y de la serie B. | ||||
| El módulo de Young | 2144 (311) | Z. | MPa (kpsi) | A. No | |
| El estrés supremo | 47 (6.9) | Z. | MPa (kpsi) | A. No | |
| La última cepa | 25 | Z. | % | ||
| Módulo de flexión | 4364 (633) 3751 (544) | X. | MPa (kpsi) | A. No | Las demás partidas |
| El estrés supremo | 36 (5.2) 32 (4.4) | X y | MPa (kpsi) | A. No | |
| Deformación bajo carga | 0.26 1.3 | - ¿ Qué? | % | Las condiciones de ensayo deben ser las siguientes: | Las demás partidas |
| Absorción de humedad | 0.01 | % | D48/50°C 0,050" ((1,27 mm) de espesor | IPC-TM-650 2.6.2.1 | |
| Conductividad térmica | 0.86 | P/m/k | 80 °C | Las demás partidas | |
| Coeficiente de expansión térmica | 24 24 47 |
X. Y Z. |
ppm/°C | 23°C/50% de HRC | IPC-TM-650 2.4.41 |
| Td el año | 500 | °C TGA | Las demás partidas | ||
| Densidad | 3.1 | G/cm3 | Las demás partidas | ||
| Calor específico | 1.00(0.239) | j/g/k (BTU/ib/OF) |
Calculado | ||
| Pelucas de cobre | 12.3 (2.1) | Plie (N/mm) | después del flotador de soldadura | IPC-TM-650 2.4.8 | |
| Flamabilidad | V-0 | Sección 94 | |||
| Proceso libre de plomo compatible | - ¿ Qué? | ||||
Estabilidad térmica y ambiental excepcional
Con una Td (temperatura de descomposición) superior a 500 °C según los ensayos TGA, el RT/duroide 6010.2LM proporciona una excelente estabilidad térmica,garantizar un funcionamiento fiable incluso en condiciones exigentesSu tasa de absorción de humedad de sólo 0,01% garantiza un rendimiento eléctrico constante, incluso en ambientes húmedos.24 ppm/°C (eje Y), y 47 ppm/°C (eje Z) permiten la estabilidad dimensional y la compatibilidad con otros componentes.
Características para un rendimiento óptimo y versatilidad
El RT/duroid 6010.2LM ofrece varias características diseñadas para mejorar el rendimiento y la versatilidad.permitir resultados consistentes y fiablesEl sustrato está revestido con una lámina de cobre electrodepositada de tratamiento estándar y inverso, lo que garantiza una excelente conductividad e integridad de la señal.Los agujeros transparentes confiables en las placas multicapa permiten conexiones sin fisuras y una transferencia de señal eficiente.
| Material de los PCB: | Compuesto cerámico-PTFE |
| Designación: | NT1capacidad de producción |
| Constante dieléctrica: | 10.2 ± 0,25 (proceso); 10.7 (diseño) |
| Número de capas: | 1 capa, 2 capas |
| Peso de cobre: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| El espesor dieléctrico: | 10 mil (0,254 mm), 25 mil (0,635 mm), 50 mil (1,27 mm), 75 mil (1,90 mm) |
| Tamaño del PCB: | ≤ 400 mm x 500 mm |
| Máscara de soldadura: | Verde, negro, azul, amarillo, rojo, etc. |
| El acabado de la superficie: | Cobre desnudo, HASL, ENIG, estaño de inmersión, plata de inmersión, OSP. |
Detalles de construcción exactos para las especificaciones
Esta construcción de PCB rígido de 2 capas consta de capas de cobre con un grosor de 35 μm, sandwiching el núcleo RT / duroide 6010.2LM de 0.635 mm (25 milímetros).Las dimensiones del tablero acabado de 34 mm x 18 mm proporcionan un factor de forma compactoCon un espacio mínimo de 14/10 milis y un tamaño mínimo de agujero de 0,25 mm, este PCB tiene diseños de circuitos complejos.El espesor del tablero acabado de 0.8 mm, peso de cobre de la capa externa de 1 oz (1,4 mil) y grosor de 20 μm a través del revestimiento aseguran una construcción robusta y un rendimiento confiable.
Especificaciones y aplicaciones adicionales
Este PCB cuenta con un acabado de superficie de inmersión en oro, una máscara de soldadura azul superior y una pantalla de seda blanca superior, proporcionando un aspecto profesional y visualmente atractivo.Con control de impedancia de 50 ohms en una vía de 14 mil/10 mil/espaciadoEste PCB está optimizado para aplicaciones de alta frecuencia y se somete a pruebas eléctricas al 100% antes del envío, garantizando los más altos estándares de calidad.
Con disponibilidad en todo el mundo, el RT/duroide 6010.2LM atiende a una amplia gama de industrias y aplicaciones.sistemas de prevención de colisiones de aeronaves, o sistemas de advertencia de radar en tierra, este PCB potencia sus proyectos con un rendimiento y fiabilidad excepcionales.
Contacte a nuestro equipo de ventas dedicado en sales10@bichengpcb.com para cualquier consulta técnica o para explorar las posibilidades del RT/duroide 6010.2LM en sus aplicaciones.Experimenta el poder de los PCB de alto rendimiento con Rogers RT/duroid 6010.2LM y llevar sus diseños a nuevas alturas de éxito.
