Hoy, hablaremos de AD250C, un material laminado de microondas y RF comercial diseñado con una constante dieléctrica baja y controlada.
Los laminados AD250C son materiales basados en PTFE reforzados con fibra de vidrio.El refuerzo de vidrio tejido asegura una buena procesable del circuito y permite la fabricación de placas de circuito de alto rendimiento.
Sumérgete en la hoja de datos para explorar las propiedades de AD250C.
AD250C Propiedades típicas:
PIM: los valores típicos de PIM que se obtienen con una lámina de cobre ED de tratamiento inverso son de -159 dBc a un espesor de 30 mil y de -163 dBc a un espesor de 60 mil.Estos valores se obtienen a través de pruebas PIM extensas en Rogers utilizando un, método reflejado en un vehículo de ensayo de microrras de 50Ω.
Constante dieléctrica: el valor del proceso es de 2,52 a 10 GHz, con valores de diseño Dk a 2.5Este valor específico está dirigido a las aplicaciones de antenas.
Factor de disipación: a 10 GHz, el factor de disipación es 0.0013, lo que indica una pérdida muy baja.
TCDk (coeficiente térmico de la constante dieléctrica): AD250C tiene un TCDk de -117ppm/oC, que se considera un número de nivel medio.
Resistividad de volumen: AD250C exhibe una resistividad de volumen de 4,8 x 108 Mohm/cm, y la resistividad de superficie es de 4,1 x 107 Mohm, ambos muy buenos.
Resistencia eléctrica: la resistencia eléctrica es de 979 V/mil, de acuerdo con la norma IPC TM-650 2.5.6.2.
Disfunción dieléctrica: AD250C tiene una disfunción dieléctrica superior a 40 kV.
Pasando a las propiedades térmicas:
| Propiedades eléctricas | AD250C | Unidades | Condiciones de ensayo | Método de ensayo | |
| PIM (30 mil/60 mil) | -159/-163 - ¿Qué quieres decir? | Dbc | Tones barridos reflejados a 43 dBm a 1900 MHz, S1/S1 | Rogers Interno 50 ohm | |
| Constante dieléctrica (proceso) | 2.52 | - | 23°C @ 50% de HRC | 10 GHz | IPC TM-650 2.5.5.5 (IPC TM-650 2.)5.5.3) |
| Constante dieléctrica (diseño) | 2.50 | - | C-24/23/50 Las ayudas concedidas por el Estado | 10 GHz | Duración de la fase diferencial de la microrrícula |
| Factor de disipación (proceso) | 0.0013 | - | 23°C @ 50% de HRC | 10 GHz | IPC TM-650 2.5.5.5 |
| Coeficiente térmico de la constante dieléctrica | -117 años. | ppm/oC. Las | 0 °C a 100 °C | 10 GHz | IPC TM-650 2.5.5.5 |
| Resistencia por volumen | 4.8 x 108 | No se puede utilizar | En el caso de la Comisión: | - | IPC TM-650 2.5.17.1 |
| Resistencia de la superficie | 4.1 x 107 | ¿ Qué es eso? | En el caso de la Comisión: | - | IPC TM-650 2.5.17.1 |
| Resistencia eléctrica (resistencia dieléctrica) | 979 | V/mil | - | - | IPC TM-650 2.5.6.2 |
| Descomposición dieléctrica | > 40 años | el kV | D-48/50 y D-48/50 | Dirección X/Y | IPC TM-650 2.5.6 |
| Propiedades térmicas | |||||
| Temperatura de descomposición (T)d) | > 500 | ̊C | 2 horas @ 105 ̊C | 5% de pérdida de peso | IPC TM-650 2.3.40 |
| Coeficiente de expansión térmica - x | 47 | ppm/ ̊C | - | -55 °C a 288 °C | IPC TM-650 2.4.41 |
| Coeficiente de expansión térmica - y | 29 | ppm/ ̊C | - | -55 °C a 288 °C | IPC TM-650 2.4.41 |
| Coeficiente de expansión térmica - z | 196 | ppm/ ̊C | - | -55 °C a 288 °C | IPC TM-650 2.4.41 |
| Conductividad térmica | 0.33 | El valor de las emisiones de CO | - | Dirección Z | Las demás partidas |
| Tiempo para la delaminación | > 60 años | minutos | en su estado de recepción | 288 ̊C | IPC TM-650 2.4.24.1 |
| Resistencia de la cáscara del cobre después del estrés térmico | 2.6 El número de personas afectadas |
N/mm (lbs/in) | 10s @ 288 ̊C | Fuel de 35 μm | IPC TM-650 2.4.8 |
| Resistencia a la flexión (MD/CMD) | 8.8/6.4 (60.7/44.1) | MPa (ksi) | Se aplicarán las siguientes medidas: | - | Las demás partidas |
| Resistencia a la tracción (MD/CMD) | 6.0/5.6 (41.4/38.6) | MPa (ksi) | 23°C/50% de HRC | - | Se aplicarán los siguientes requisitos: |
| Modulo flexible (MD/CMD) | 885/778 (6.102/5.364) | MPa (ksi) | Se aplicarán las siguientes medidas: | - | Método de ensayo IPC-TM-650 2.4.4 |
| Estabilidad dimensional (MD/CMD) | 0.02/0. ¿Qué quieres decir?06 | mil/pulgada | después de grabar + hornear | - | IPC-TM-650 2.4.39a |
| Propiedades físicas | |||||
| Flamabilidad | V-0 | - | - | - | El número de certificado es: |
| Absorción de humedad | 0.04 | % | E1/105 +D48/50 | - | IPC TM-650 2.6.2.1 |
| Densidad | 2.28 | G/cm3 | C-24/23/50 Las ayudas concedidas por el Estado | - | Las demás partidas |
| Capacidad térmica específica | 0.813 | J/g°K | 2 horas a 105 °C | - | Las demás partidas |
Temperatura de descomposición (Td): AD250C superior a 500oC, medida en condiciones de horneado durante 2 horas a 105oC, con una pérdida de peso del 5% según IPC TM-650 2.3.40.
Coeficiente de expansión térmica: los ejes X y Y muestran un nivel medio de coeficiente de expansión térmica, mientras que la dirección Z muestra un valor ligeramente más pobre de 196 ppm/oC.
Conductividad térmica: el AD250C tiene una conductividad térmica de 0,33 W/m/K, que se encuentra en un nivel general.
Continuemos con las características mecánicas:
Resistencia al pelado: La resistencia al pelado de 1 onza de papel de cobre después del estrés térmico es de 2,6 N/mm, según IPC TM-650.
Resistencia a la flexión: en la dirección de la máquina (MD), la resistencia a la flexión es de 8,8 MPa, mientras que en la dirección transversal de la máquina (CMD), es de 6,4 MPa.
Resistencia a la tracción: La resistencia a la tracción es de 6,0 MPa en MD y 5,6 MPa en CMD.
Módulo de flexibilidad: en MD, el módulo de flexibilidad es de 885 MPa, y en CMD, es de 778 MPa.
Estabilidad dimensional: AD250C exhibe una estabilidad dimensional de 0,02 mils/pulgada en la dirección de la máquina y 0,06 mils/pulgada en la dirección transversal.
Ahora, exploremos las características físicas:
Inflabilidad: AD250C cumple con la norma 94V0.
Absorción de humedad: el AD250C absorbe sólo el 0,04% de humedad.
Capacidad térmica específica: La capacidad térmica específica es de 0,813 J/g K y la densidad es de 2,28 g/cm3.

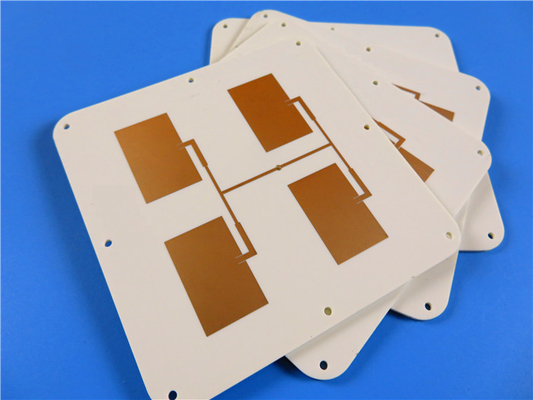

Opciones de PCB: Bicheng PCB puede proporcionar tableros de un solo lado, tableros de dos lados, tableros de múltiples capas y tipos híbridos utilizando AD250C. Los espesores estándar son 20 mils, 30 mils y 60 mils.
espesor de cobre: el cobre acabado en líneas de vía puede ser de 1 oz y 2 oz.
Tamaño máximo del PCB: el tamaño máximo para los materiales AD250C es de 400 mm por 500 mm, lo que permite placas individuales o múltiples diseños en un panel.
Máscara de soldadura: Bicheng PCB ofrece colores de máscara de soldadura como verde, negro, azul, rojo y amarillo.
Posibilidades de revestimiento: Hay varias opciones de revestimiento disponibles para las almohadillas, incluyendo oro de inmersión, HASL, plata de inmersión, estaño de inmersión, OSP, oro puro, ENEPIG y cobre desnudo.
| Material de los PCB: | Compuestos de fibra de vidrio tejida/cerámica a base de PTFE |
| Nombramiento: | AD250C |
| Constante dieléctrica: | 2.50 (10 GHz) |
| Factor de disipación | 0.0013 (10 GHz) |
| Número de capas: | PCB de un solo lado, PCB de dos lados, PCB multicapa, PCB híbrido |
| El espesor dieléctrico: | 20 mil (0,508 mm), 30 mil (0,762 mm), 60 mil (1,524 mm) |
| Peso de cobre: | 1 oz (35 μm), 2 oz (70 μm) |
| Tamaño del PCB: | ≤ 400 mm x 500 mm |
| Máscara de soldadura: | Verde, negro, azul, rojo, amarillo, etc. |
| El acabado de la superficie: | Oro de inmersión, HASL, plata de inmersión, estaño de inmersión, OSP, dorado puro, ENEPIG, cobre desnudo, etc. |
Los PCB AD250C encuentran aplicaciones en una variedad de industrias, incluida la infraestructura celular para antenas de estaciones base, sistemas de antenas telemáticas automotrices y antenas de radio por satélite comerciales.El excelente rendimiento PIM del AD250C, con valores de PIM superiores a -157 dBc, lo convierte en una opción ideal para los diseñadores de antenas que deseen lograr una transmisión de señal de alta calidad.y propiedades térmicas confiables hacen del AD250C una opción confiable para aplicaciones de alta frecuencia donde el rendimiento y la estabilidad son cruciales.
