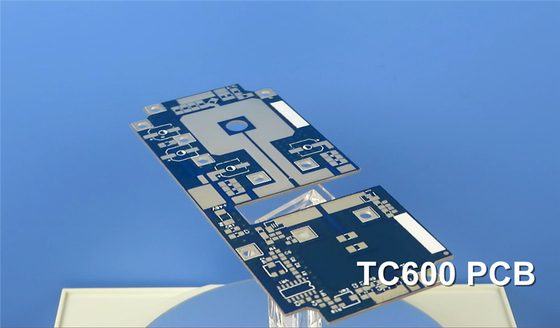

| Alta luz: | Inmersión de plata en las almohadillas de microondas PCB,PCB de microondas en el TC600,PCB de microondas con máscara de soldadura |
||
|---|---|---|---|
Hoy hablaremos del PCB de microondas TC600, que es un tipo de placa de circuito impreso de conductividad térmica mejorada.
El laminado Rogers TC600 es un tejido de fibra de vidrio reforzado, llenado de cerámica, compuesto a base de PTFE diseñado para proporcionar una mejor transferencia de calor a través de una alta conductividad térmica,mientras se reducen las pérdidas dieléctricas y de inserciónEl aumento de la conductividad térmica ofrece varias ventajas, entre ellas un mayor manejo de la potencia, una mayor fiabilidad del dispositivo y una reducción de los puntos calientes.
Echemos un vistazo más de cerca a las propiedades del material TC600, incluyendo sus características eléctricas, térmicas, mecánicas y físicas.
TC600 Propiedades típicas:
1La constante dieléctrica de TC600 es de 6,15 a 1,8 MHz utilizando el método de cavidad resonante. También es de 6,15 a 10 GHz según las pruebas IPC TM-650.
2Factor de disipación: el factor de disipación es de 0,0017 a 1,8 GHz y 0,002 a 10 GHz, según las pruebas IPC TM-650.
3. Coeficiente de temperatura de la constante dieléctrica (TCDk): La TCDk es de 75 ppm/oC, lo que indica que la constante dieléctrica de TC600 se mantiene estable en un amplio rango de temperatura.
| Propiedad | Unidad | Valor | Método de ensayo |
| 1. Propiedades eléctricas | |||
| Constante dieléctrica (puede variar según el grosor) | |||
| @1.8 MHz | - | 6.15 | Cavidad resonante |
| @10 GHz | - | 6.15 | IPC TM-650 2.5.5.5 |
| Factor de disipación | |||
| @1,8 GHz | - | 0.0017 | Cavidad resonante |
| @10 GHz | - | 0.002 | IPC TM-650 2.5.5.5 |
| Coeficiente de temperatura de la constante dieléctrica: TCεr @ 10 GHz (-40-150°C) | ppm/oC | - 75 años. | IPC TM-650 2.5.5.5 |
| Resistencia por volumen | |||
| C96/35/90 | MΩ-cm | 1.6x109 | IPC TM-650 2.5.17.1 |
| E24/125 | MΩ-cm | 2.4x108 | IPC TM-650 2.5.17.1 |
| Resistencia de la superficie | |||
| C96/35/90 | MΩ | 3.1x109 | IPC TM-650 2.5.17.1 |
| E24/125 | MΩ | 9.0x108 | IPC TM-650 2.5.17.1 |
| Fuerza eléctrica | Voltios/mil (kV/mm) | 850 (34) | IPC TM-650 2.5.6.2 |
| Descomposición dieléctrica | el kV | 62 | IPC TM-650 2.5.6 |
| Resistencia al arco | el segundo | > 240 | IPC TM-650 2.5.1 |
| 2. Propiedades térmicas | |||
| Temperatura de descomposición (Td) | |||
| El nombre inicial | °C | 512 | IPC TM-650 2.4.24.6 |
| El 5% | °C | 572 | IPC TM-650 2.4.24.6 |
| T260: el precio de venta | Min | > 60 años | IPC TM-650 2.4.24.1 |
| T288 | Min | > 60 años | IPC TM-650 2.4.24.1 |
| T300 | Min | > 60 años | IPC TM-650 2.4.24.1 |
| Expansión térmica, CTE (x,y) 50-150oC | ppm/oC | 9, 9 | IPC TM-650 2.4.41 |
| Expansión térmica, CTE (z) 50-150oC | ppm/oC | 35 | IPC TM-650 2.4.24 |
| Porcentaje de expansión en el eje z (50-260oC) | % | 1.5 | IPC TM-650 2.4.24 |
| 3Propiedades mecánicas | |||
| Resistencia al pelado hasta el cobre (1 oz/35 micrones) | |||
| Después del estrés térmico | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero en el caso de las emisiones de gases de efecto invernadero. | 10 (1.8) | IPC TM-650 2.4.8 |
| A temperaturas elevadas (150oC) | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero en el caso de las emisiones de gases de efecto invernadero. | 10 (1.8) | IPC TM-650 2.4.8.2 |
| Soluciones de post-proceso | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero en el caso de las emisiones de gases de efecto invernadero. | 9 (1.6) | IPC TM-650 2.4.8 |
| Modulo de los jóvenes | Se aplicará el método siguiente: | 280 (1930) | IPC TM-650 2.4.18.3 |
| Resistencia a la flexión (máquina/cruz) | Se aplicará el método siguiente: | 9.60/9.30 (66/64) | IPC TM-650 2.4.4 |
| Resistencia a la tracción (máquina/cruz) | Se aplicará el método siguiente: | 5.0/4.30 (34/30) | IPC TM-650 2.4.18.3 |
| Modulo de compresión | Se aplicará el método siguiente: | Las demás partidas | |
| Relación de Poisson | - | Las demás partidas | |
| 4Propiedades físicas | |||
| Absorción de agua | % | 0.02 | IPC TM-650 2.6.2.1 |
| Densidad, ambiente 23oC | G/cm3 | 2.9 | Método ASTM D792 A |
| Conductividad térmica (eje z) | El valor de las emisiones de CO | 1.1 | Las demás partidas |
| Conductividad térmica (x, y) | El valor de las emisiones de CO | 1.4 | Las demás partidas |
| Calor específico | J/gK | 0.94 | Las demás partidas |
| Flamabilidad | clase | V0 | El número de certificado es: |
| Desgasificación de la NASA, 125oC, ≤10-6 añosTorr | |||
| Pérdida total de masa | % | 0.02 | La NASA SP-R-0022A |
| Volátiles recogidos | % | 0 | La NASA SP-R-0022A |
| El vapor de agua recuperado | % | 0 | La NASA SP-R-0022A |
4. Propiedades eléctricas: el TC600 presenta una buena resistividad de volumen y resistividad de superficie, con una potencia eléctrica de 850 Volts/mil o 34 Kv/mm.y la resistencia del arco es superior a 240 segundos.
5. Propiedades térmicas: el TC600 tiene una temperatura de descomposición superior a 512 °C. Los valores de T260, T288 y T300 son todos superiores a 60 minutos, lo que indica una excelente estabilidad térmica.También tiene un bajo coeficiente de expansión térmica en dirección Z (CTE), proporcionando un rendimiento fiable de revestimiento a través del agujero.
6Propiedades mecánicas: el TC600 demuestra una resistencia a la pelar de 10 lb/in, un módulo de Young de 280 kpsi, una resistencia a la flexión de 9,6 kpsi y una resistencia a la tracción de 5,0 kpsi.
7. Propiedades físicas: TC600 tiene una absorción de agua extremadamente baja de 0.02%, una densidad de 2.9 g/cm3, y una alta conductividad térmica de 1.1 W/mK en la dirección Z. Tiene una capacidad térmica específica de 0.94 J/gK y un índice de inflamabilidad de 94V0.
8- Desgasificación: el TC600 presenta una pérdida de masa total tan baja como el 0,02%, lo que indica excelentes propiedades de desgasificación.
Capacidad de PCB (TC600):
Ofrecemos varios recuentos de capas, incluyendo PCBs de un solo lado, de dos lados, multicapa, e híbridos.y 60mil (1.524 mm) para satisfacer diferentes requisitos de diseño.
Nuestros PCB están disponibles con pesos de cobre de 1 oz (35 μm) y 2 oz (70 μm), proporcionando flexibilidad para aplicaciones específicas.
El tamaño máximo de nuestros PCB es ≤ 400 mm X 500 mm, para una amplia gama de aplicaciones.
Ofrecemos una variedad de colores de máscaras de soldadura, incluyendo verde, negro, azul, amarillo, rojo y más.
Además, nuestras opciones de acabado de superficie incluyen oro de inmersión, nivel de soldadura de aire caliente (HASL), plata de inmersión, estaño de inmersión, cobre desnudo, OSP, dorado puro, y otros,que permite opciones diversas para el acabado final del PCB.
| Material de los PCB: | PTFE/fibra de vidrio tejida de cerámica |
| Nombramiento: | El TC600 |
| Constante dieléctrica: | 6.15 (10 GHz) |
| Factor de disipación: | 0.002 (10 GHz) |
| Número de capas: | PCB de una sola cara, doble cara, de varias capas, PCB híbrido |
| El espesor dieléctrico: | 10 mil (0,254 mm), 20 mil (0,508 mm), 30 mil (0,762 mm), 60 mil (1,524 mm) |
| Peso de cobre: | 1 oz (35 μm), 2 oz (70 μm) |
| Tamaño del PCB: | ≤ 400 mm x 500 mm |
| Máscara de soldadura: | Verde, negro, azul, amarillo, rojo, etc. |
| El acabado de la superficie: | Oro de inmersión, nivel de soldadura por aire caliente (HASL), plata de inmersión, estaño de inmersión, cobre desnudo, OSP, dorado puro, etc. |
Conclusión:
Las placas de circuito impreso (PCB) TC600 están diseñadas para ofrecer una mejor gestión térmica, lo que las hace ideales para aplicaciones de señales RF de alta potencia.
con una conductividad térmica elevada, una tangente de baja pérdida, un bajo coeficiente de expansión térmica (CTE) y una estabilidad de fase a temperatura,Las placas TC600 ofrecen un mejor rendimiento y fiabilidad en aplicaciones de alta potencia.
Son adecuados para amplificadores de potencia, acopladores, filtros, antenas de huella pequeña, antenas de transmisión de audio digital (DAB), GPS y antenas de lector RFID portátiles, entre otros.
Esperamos que esta información haya sido útil, y esperamos verlos de nuevo la próxima vez.
