| Alta luz: | PCB de alta frecuencia GPS,0.8mm PCB de inmersión de oro,Placa de PCB de alta frecuencia 30 milímetros |
||
|---|---|---|---|

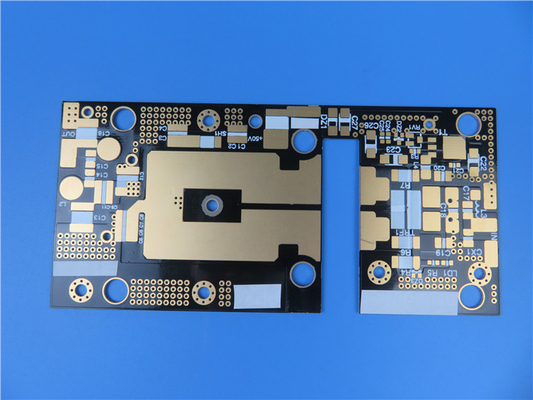

Presentando nuestro recientemente enviado RF-60TC PCB, una solución de vanguardia proporcionada para satisfacer los exigentes requisitos de las aplicaciones de alta frecuencia.este PCB es perfecto para una amplia gama de aplicaciones, desde amplificadores de alta potencia hasta sistemas satelitales.
El PCB RF-60TC está construido con compuestos cerámicos PTFE reforzados con vidrio, que ofrecen características superiores que garantizan un funcionamiento confiable y eficiente.15 a 10 GHz y un factor de disipación de 0.002 a 10 GHz/23°C proporcionan una excelente integridad de la señal y minimizan las pérdidas, lo que resulta en un mejor rendimiento general.58 ppm/°C durante -50°C a 150°C permite un rendimiento estable a diferentes temperaturas.
Uno de los beneficios destacados del PCB RF-60TC es su mejor tangente de pérdida, que mejora la transmisión de la señal y reduce la interferencia.la alta conductividad térmica garantiza una disipación de calor eficiente, lo que permite que el PCB soporte condiciones de funcionamiento exigentes.La mayor estabilidad dimensional y el bajo coeficiente de expansión térmica (CTE) del eje Z de 40 ppm/°C ofrecen fiabilidad y resistencia a las tensiones mecánicas.
El PCB RF-60TC demuestra una excelente adhesión al metal, proporcionando una conexión robusta y confiable.Su DK estable sobre la frecuencia y la temperatura asegura un rendimiento constante en diferentes entornosAdemás, el PCB presenta una baja absorción de humedad, lo que mejora su durabilidad y longevidad.
La pila del PCB RF-60TC presenta un diseño rígido de 2 capas, compuesto por capas de cobre con un grosor de 35 μm y un núcleo tacónico RF-60TC de 0,762 mm (30 mil).con un grosor de cartón acabado de 0.8 mm y un peso de cobre de 1 onza (1,4 millas) en la capa exterior, este PCB logra el equilibrio perfecto entre durabilidad y flexibilidad.El 20 μm a través del espesor de revestimiento y el acabado de la superficie de inmersión de oro mejoran aún más la fiabilidad y la conductividad del PCB.
Con sus dimensiones de 43,88 mm x 33,19 mm, el PCB RF-60TC ofrece un factor de forma compacto, manteniendo al mismo tiempo dimensiones precisas con una tolerancia de +/- 0,15 mm.La huella mínima/espacio de 6/7 milis y el tamaño mínimo del agujero de 0La ausencia de vías ciegas simplifica el proceso de fabricación, permitiendo una integración perfecta en sus proyectos.
Para garantizar los más altos estándares de calidad, cada PCB RF-60TC se somete a una prueba eléctrica del 100% antes del envío.
Con 25 componentes, 68 pastillas (incluidas 47 pastillas de agujero y 21 pastillas SMT superiores), 42 vías y 4 redes, el PCB RF-60TC ofrece versatilidad y compatibilidad con una amplia gama de sistemas electrónicos.
El rendimiento excepcional del PCB RF-60TC lo convierte en una opción ideal para diversas aplicaciones, incluyendo amplificadores de alta potencia, antenas miniaturizadas, GPS, lectores de parches y RFID, filtros, acopladores,los divisoresSu disponibilidad mundial garantiza un fácil acceso a esta solución de PCB de alta calidad.
Para cualquier consulta técnica o más información, póngase en contacto con Ivy a sales10@bichengpcb.com. Estamos aquí para ayudarle a dar vida a sus proyectos con nuestro PCB RF-60TC de última generación.
| Dk @ 10 GHz | IPC-650 2.5.5.5.1 (modificado) | 6.15 ± 0.15 | 6.15 ± 0.15 | ||
| Df @ 10 GHz | IPC-650 2.5.5.5.1 (modificado) | 0.002 | 0.002 | ||
| TcK | ppm/°C | - ¿Qué quieres?581 | ppm/°C | - ¿Qué quieres?581 | |
| Descomposición dieléctrica | IPC-650 2.5.6 | el kV | 55 | el kV | 55 |
| Resistencia dieléctrica | IPC-650 2.5.6.2 | V/mil | 550 | V/mm | 21,654 |
| Resistencia al arco | IPC-650 2.5.1 | En segundos | > 180 | En segundos | > 180 |
| Absorción de humedad | IPC-650 2.6.2.1 | % | 0.03 | % | 0.03 |
| Fuerza de flexión (MD) | IPC-650 2.4.4 | el psi | 10,000 | N/mm2 | 69 |
| Fuerza de flexión (CD) | IPC-650 2.4.4 | el psi | 9,000 | N/mm2 | 62 |
| Resistencia a la tracción (MD) | IPC-650 2.4.19 | el psi | 9,000 | N/mm2 | 62 |
| Resistencia a la tracción (CD) | IPC-650 2.4.19 | el psi | 7,000 | N/mm2 | 48 |
| Modulo de los jóvenes (MD) | Se aplicarán las siguientes medidas:4.19 | KPSI | 721 | N/mm2 | 4971 |
| El índice de Poisson (MD) | Se aplicarán las siguientes medidas:4.19 | 0.155 | 0.155 | ||
| Resistencia a la exfoliación | IPC-650 2.4.8 | En libras | 8 | N/mm | 1.43 |
| Conductividad térmica (sin revestimiento) | IPC-650 2.4.50 | En el caso de las empresas de la Unión Europea | 0.9 | En el caso de las empresas de la Unión Europea | 0.9 |
| Conductividad térmica (CH/CH) | IPC-650 2.4.50 | En el caso de las empresas de la Unión Europea | 1 | En el caso de las empresas de la Unión Europea | 1 |
| Conductividad térmica (C1/C1) | IPC-650 2.4.50 | En el caso de las empresas de la Unión Europea | 1.05 | En el caso de las empresas de la Unión Europea | 1.05 |
| Estabilidad dimensional (MD) | IPC-650 2.4.39 Sección 5.4 (Después de horneado) | mils/in | 0.01 | En el caso de los vehículos de motor | 0.01 |
| Estabilidad dimensional (CD) | IPC-650 2.4.39 Sección 5.4 (Después de horneado) | mils/in | 0.69 | En el caso de los vehículos de motor | 0.69 |
| Estabilidad dimensional (MD) | IPC-650 2.4.39 Sec. 5.5 (estrés térmico) | mils/in | 0.06 | En el caso de los vehículos de motor | 0.06 |
| Estabilidad dimensional (CD) | IPC-650 2.4.39 Sec. 5.5 (estrés térmico) | mils/in | 0.8 | En el caso de los vehículos de motor | 0.8 |
| Resistencia de la superficie | IPC-650 2.5.17.1 (Después de la humedad) | ¿ Qué es eso? | 1.0 x 108 | ¿ Qué es eso? | 1.0 x 108 |
| Resistencia por volumen | IPC-650 2.5.17.1 (Después de la humedad) | Mohm/cm | 1.0 x 108 | Mohm/cm | 1.0 x 108 |
| CTE (eje X, eje Y) | IPC-650 2.4.41 (RT- 150 °C) | ppm/°C | 9.9 | ppm/°C | 9.9 |
| CTE (eje Z) | IPC-650 2.4.41 (RT- 150 °C) | ppm/°C | 40 | ppm/°C | 40 |
| Densidad (gravedad específica) | IPC-650 2.3.5 | G/cm3 | 2.84 | G/cm3 | 2.84 |
| Calor específico | IPC-650 2.4.50 | J/gK | 0.94 | J/gK | 0.94 |
| Td (2% de pérdida de peso) | IPC - 650 2.4.24.6 / TGA | °F | 930 | °C | 500 |
| Td (5% de pérdida de peso) | IPC - 650 2.4.24.6 / TGA | °F | 960 | °C | 515 |
| Calificación de inflamabilidad | Sección 94 | V-0 | V-0 |
RF-60TC PCB: Liberar el poder de las aplicaciones de alta frecuencia
Introducción:
En el panorama tecnológico en constante evolución, las aplicaciones de alta frecuencia exigen soluciones de vanguardia que ofrecen un rendimiento y una fiabilidad excepcionales.El PCB RF-60TC está listo para transformar la forma en que nos acercamos a la electrónica de alta frecuencia.
Rendimiento y fiabilidad sin precedentes:
El PCB RF-60TC se destaca en el mercado por su rendimiento y confiabilidad sin igual.Este PCB ofrece una integridad de señal excepcional y minimiza las pérdidas.Su constante dieléctrica (Dk) de 6,15 a 10 GHz y su bajo factor de disipación (Df) de 0,002 garantizan una transmisión de señal precisa y eficiente.el PCB RF-60TC exhibe una notable estabilidad dimensional y resistencia mecánica, por lo que es una opción fiable para aplicaciones críticas.
| Material de los PCB: | Fibra de vidrio llena de cerámica a base de PTFE |
| Nombramiento: | RF-60TC |
| Constante dieléctrica: | 6.15 |
| Número de capas: | Pcb de doble capa, de múltiples capas, híbrido |
| Peso de cobre: | 0.5 oz (17 μm), 1 oz (35 μm) |
| espesor del PCB: | 10 mil (0,254 mm); 20 mil (0,508 mm), 25 mil ((0,635 mm); 30 mil (0,762 mm), 60 mil (1,524 mm) |
| Tamaño del PCB: | ≤ 400 mm x 500 mm |
| Máscara de soldadura: | Verde, negro, azul, amarillo, rojo, etc. |
| El acabado de la superficie: | cobre desnudo, HASL, ENIG, plata de inmersión, estaño de inmersión, OSP, etc. |
Características de vanguardia para aplicaciones de alta frecuencia:
El PCB RF-60TC incorpora características de vanguardia que lo hacen ideal para aplicaciones de alta frecuencia.reducir las interferencias y permitir una transmisión precisa de datosLa alta conductividad térmica del PCB garantiza una disipación de calor eficiente, lo que le permite soportar las exigentes condiciones de funcionamiento de los sistemas de alta potencia.el PCB RF-60TC muestra una excelente adhesión al metal, proporcionando una conexión sólida y fiable.
La ciencia detrás de RF-60TC: Propiedades y especificaciones:
Para entender mejor el PCB RF-60TC, vamos a profundizar en sus propiedades y especificaciones.el PCB RF-60TC mantiene un rendimiento estable en diferentes frecuenciasSu factor de disipación de 0,002 garantiza una pérdida mínima de señal, lo que resulta en un rendimiento óptimo.581 ppm/°C garantiza un rendimiento constante en un amplio rango de temperaturas.
Mejora de la integridad de la señal con la tangente de baja pérdida:
La integridad de la señal es crucial en aplicaciones de alta frecuencia, y el PCB RF-60TC sobresale en este aspecto.permitir una transmisión de datos precisa y fiableEsta característica es particularmente beneficiosa en aplicaciones como amplificadores de alta potencia, antenas miniaturizadas, sistemas GPS y lectores de parches y RFID.
Gestión térmica óptima para entornos exigentes:
Las aplicaciones de alta frecuencia a menudo generan calor sustancial, lo que hace que la gestión térmica sea crítica.evitar el sobrecalentamiento y mantener un rendimiento óptimoEsta característica es invaluable en aplicaciones donde la estabilidad térmica es esencial, como los sistemas satelitales y los amplificadores de alta potencia.
Durabilidad y resistencia: estabilidad y resistencia mecánica:
El PCB RF-60TC está construido para soportar condiciones difíciles.Su excepcional estabilidad dimensional y su bajo coeficiente de expansión térmica (CTE) en el eje Z de 40 ppm/°C garantizan un rendimiento fiable bajo temperaturas y tensiones mecánicas variablesCon una resistencia a la flexión y a la tracción de hasta 10.000 psi y 9.000 psi respectivamente, el PCB RF-60TC ofrece una notable resistencia mecánica, lo que lo hace resistente a la flexión y el estiramiento.Estas propiedades lo convierten en una opción ideal para aplicaciones donde la estabilidad y la durabilidad son primordiales.
Aplicaciones e industrias de los PCB RF-60TC:
El PCB RF-60TC se utiliza ampliamente en aplicaciones de alta frecuencia en varias industrias.Permite el desarrollo de sistemas de transmisión de datos de alta velocidad e infraestructura 5GEn aplicaciones aeroespaciales, el PCB RF-60TC garantiza sistemas de comunicación y navegación confiables.y sistemas avanzados de asistencia al conductorAdemás, el PCB RF-60TC encuentra aplicaciones en dispositivos médicos, automatización industrial y equipos militares, entre otros.
Conclusión: Aumente sus proyectos con RF-60TC:
El PCB RF-60TC establece un nuevo estándar para aplicaciones de alta frecuencia con su rendimiento excepcional, confiabilidad y características avanzadas.de automóviles, o cualquier otro proyecto de alta frecuencia, el PCB RF-60TC ofrece una integridad de señal incomparable, gestión térmica y resistencia mecánica.Usted está invirtiendo en una solución confiable y versátil que elevará sus proyectos a nuevas alturas de éxito.
