Datos del producto:
Pago y Envío Términos:
|
| Alta luz: | Kappa 438 PCB y sus derivados,tablero del PWB de 2 capas,Materiales de PCB de inmersión en oro |
||
|---|---|---|---|
El Kappa 438 PCB es una placa de circuito impreso de última generación utilizada en una amplia gama de aplicaciones que exigen un rendimiento eléctrico y una fiabilidad excepcionales.Fabricados con compuestos cerámicos de hidrocarburos reforzados con vidrioEste material de PCB ofrece numerosas ventajas sobre las placas FR-4 convencionales, lo que lo convierte en una opción ideal para diseños electrónicos avanzados.38 y un factor de disipación impresionante, el Kappa 438 PCB ofrece una mayor integridad de la señal y una estabilidad térmica superior, garantizando un rendimiento óptimo incluso en condiciones difíciles.
Principales características y ventajas:
1Plataforma termoestable de hidrocarburos reforzados con vidrio: el PCB Kappa 438 hereda la facilidad de fabricación y las capacidades de ensamblaje asociadas con las placas FR-4,simplificar la transición a un rendimiento eléctrico más alto cuando sea necesario.
2Dk adaptado a las normas estándar de la industria FR-4: con un valor de Dk de 4.38, este PCB ofrece un camino de actualización sin problemas desde FR-4, facilitando una transición sin problemas sin comprometer el rendimiento eléctrico.
3. Tolerancia de Dk y de espesor más estrecha que la de las placas FR-4: el PCB Kappa 438 garantiza un rendimiento de circuito constante al proporcionar tolerancias de Dk y de espesor más estrechas en comparación con las placas FR-4.
4. Bajo eje Z CTE y alta Tg: con un bajo coeficiente de expansión térmica (CTE) y una alta temperatura de transición de vidrio (Tg), este PCB ofrece una mayor flexibilidad de diseño,confiabilidad mejorada de los agujeros de revestimiento (PTH), y compatibilidad con procesos de montaje automatizados.
5. Laminado retardante de llama: conforme con las normas UL 94 V-0, el PCB Kappa 438 garantiza una excelente retardancia de llama, mejorando la seguridad en varias aplicaciones.
| Propiedad | Valor típico Kappa 438 | Dirección | Unidades | Condición | Método de ensayo |
| Constante dieléctrica, diseño | 4.38 | Z. | - | 2.5 GHz | Método de longitud de fase diferencial |
| Factor de disipación bronceado, d | 0.005 | Z. | - | 10 GHz y 23°C | IPC-TM-650 2.5.5.5 |
| Coeficiente térmico de la constante dieléctrica e | -21 años. | - | ppm/°C | 10 GHz (-50 a 150 °C) | Modificado IPC-TM-650 2.5.5.5 |
| Resistencia por volumen | 2.9 por 109 | - | MΩ•cm | Conde A. | IPC-TM-650 2.5.17.1 |
| Resistencia de la superficie | 6.2 x 107 | - | MΩ | Conde A. | IPC-TM-650 2.5.17.1 |
| Fuerza eléctrica | 675 | Z. | V/mil | - | IPC-TM-650 2.5.6.2 |
| Resistencia a la tracción | 16 12 | En el caso de las personas con discapacidad | KPSI | - | Se aplicarán los siguientes requisitos: |
| Fuerza de flexión | 25 19 | En el caso de las personas con discapacidad | KPSI | - | IPC-TM-650 2.4.4 |
| Estabilidad dimensional | - 0,48 a 0.59 | En el caso de las personas con discapacidad | Muestra de las condiciones de funcionamiento | - | IPC-TM-650 2.4.39a |
| Coeficiente de expansión térmica | 13 | X. | ppm/°C | -55 a 288 °C | IPC-TM-650 2.4.41 |
| 16 | Y | ||||
| 42 | Z. | ||||
| Conductividad térmica | 0.64 | Z. | W/(m.K) | 80 °C | Las demás partidas |
| Tiempo para la delaminación (T288) | > 60 años | - | minutos | 288°C | IPC-TM-650 2.4.24.1 |
| Tg | > 280 | - | °C TMA | - | IPC-TM-650 2.4.24.3 |
| Td el año | 414 | - | °C | - | IPC-TM-650 2.3.40 |
| Absorción de humedad | 0.07 | - | % | El 24/23 | IPC-TM-650 2.6.2.1 |
| Modulo de los jóvenes | 2264 2098 | En el caso de las personas con discapacidad | KPSI | - | Se aplicarán los siguientes requisitos: |
| Modulo de flexibilidad | Las demás empresas | En el caso de las personas con discapacidad | KPSI | - | IPC-TM-650 2.4.4 |
| - ¿ Por qué? | 0.03 | - | % | - | IPC-TM-650 2.4.22C |
| El giro | 0.08 | - | % | - | IPC-TM-650 2.4.22C |
| Resistencia de la cáscara del cobre después del estrés térmico | 5.8 | - | En libras | 1 onza (35 μm) de lámina | IPC-TM-650 2.4.8 |
| Flamabilidad | V-0 | - | - | - | Sección 94 |
| Gravedad específica | 1.99 | - | G/cm3 | - | Las demás partidas |
| Proceso libre de plomo compatible | - ¿ Qué? | - | - | - |
Detalles de la construcción:

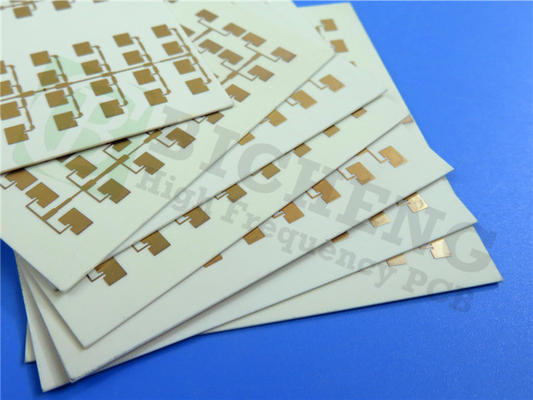

El Kappa 438 PCB es un PCB rígido de 2 capas con un grosor de cobre de 35 μm en cada capa.El espesor del tablero terminado es 0.6 mm, con una capa exterior de cobre de 1 oz (1,4 mil).
El PCB cuenta con un acabado superficial de inmersión de oro de alta calidad, que proporciona una excelente solderabilidad y resistencia a la corrosión.garantizar su fiabilidad.
Aplicaciones versátiles:
El Kappa 438 PCB encuentra sus aplicaciones en una amplia gama de industrias y tecnologías, incluyendo:
- WiFi de nivel de operador/acceso asistido con licencia (LAA): ofrecer una conectividad inalámbrica robusta para entornos de red exigentes.
- Sistemas de células pequeñas y de antenas distribuidas (DAS): permitir una comunicación inalámbrica eficiente en zonas densamente pobladas.
- Comunicaciones vehículo a vehículo/vehículo a infraestructura (V2X): Facilitar el intercambio seguro y fiable de datos en los sistemas de comunicación del automóvil.
- Segmentos de Internet de las Cosas (IoT): potenciar los dispositivos domésticos inteligentes y los contadores inalámbricos con conectividad perfecta y funcionalidad avanzada.
Estándar IPC-clase 2 y disponibilidad mundial:
El Kappa 438 PCB se adhiere a la norma IPC-Clase 2, garantizando una fabricación de alta calidad y el cumplimiento de las regulaciones de la industria.hacerla accesible a los clientes de todo el mundo.
Para cualquier consulta técnica o más información, por favor, póngase en contacto con Ivy en sales10@bichengpcb.com.Experimente el rendimiento excepcional y la fiabilidad del Kappa 438 PCB para su próximo proyecto de diseño electrónico.
| Material de los PCB: | Cerámica de hidrocarburos reforzada con vidrio |
| Nombramiento: | Kappa 438 |
| Constante dieléctrica: | 4.38 |
| Número de capas: | Pcb de doble capa, de múltiples capas, híbrido |
| Peso de cobre: | 0.5 oz (17 μm), 1 oz (35 μm) |
| espesor del PCB: | 20 mil (0,508 mm), 30 mil (0,762 mm), 40 mil (1,016 mm), 60 mil (1,524 mm) |
| Tamaño del PCB: | ≤ 400 mm x 500 mm |
| Máscara de soldadura: | Verde, negro, azul, amarillo, rojo, etc. |
| El acabado de la superficie: | El cobre desnudo, HASL, ENIG, OSP, etc. |
Liberar el potencial de Kappa 438 PCB: una inmersión profunda en sus características y aplicaciones avanzadas
Introducción:
El Kappa 438 PCB está a la vanguardia de los avances tecnológicos, ofreciendo una serie de características avanzadas y un rendimiento eléctrico excepcional.Fabricados a partir de compuestos cerámicos de hidrocarburos reforzados con vidrio, este material de PCB establece nuevos estándares en fiabilidad e integridad de la señal.
Desvelar las propiedades superiores del Kappa 438 PCB
En el corazón de Kappa 438 PCB se encuentra su constante dieléctrica excepcional (Dk) de 4,38 a 2,5 GHz.proporcionando un camino de actualización para mejorar el rendimiento eléctricoCon un factor de disipación de 0,005 a 10 GHz/23°C, el PCB Kappa 438 garantiza una pérdida mínima de señal y un rendimiento general mejorado.
Mejora del rendimiento eléctrico: la constante dieléctrica adaptada (Dk)
Una de las características más destacadas de Kappa 438 PCB es su Dk adaptado a las normas estándar de la industria FR-4.38, este PCB ofrece una fácil transición cuando se requiere un mayor rendimiento eléctrico.haciendo de Kappa 438 PCB una opción versátil para diversas aplicaciones.
Rendimiento de circuito constante: tolerancia más estrecha de Dk y espesor
Para los diseñadores, lograr un rendimiento de circuito constante es crucial. Kappa 438 PCB lo tiene en cuenta al proporcionar tolerancias de Dk y grosor más estrictas en comparación con las placas FR-4 tradicionales.Esto asegura que cada circuito funcione confiablemente, proporcionando resultados consistentes durante todo el proceso de producción.
Confiabilidad incomparable: CTE bajo en el eje Z y Tg alto
La fiabilidad es una prioridad en los diseños electrónicos, y Kappa 438 PCB ofrece en este frente con su bajo coeficiente de expansión térmica del eje Z (CTE) y alta temperatura de transición de vidrio (Tg).Estas propiedades proporcionan una mayor flexibilidad de diseño, una mayor fiabilidad de los orificios de revestimiento (PTH) y compatibilidad con los procesos de montaje automatizados.
Seguridad primero: laminado ignífugo para mayor protección
La seguridad es primordial en los dispositivos electrónicos, y el laminado ignífugo de Kappa 438 PCB garantiza tranquilidad.este material de PCB ofrece una excelente resistencia a la llama, minimizando el riesgo de incendio y garantizando la seguridad tanto de los usuarios como de los dispositivos.
Aplicaciones versátiles: explorando la amplia gama de casos de uso
Las aplicaciones de Kappa 438 PCB son amplias y diversas.Desde WiFi de nivel operador y sistemas de células pequeñas hasta comunicaciones de vehículo a vehículo/vehículo a infraestructura y segmentos de IoT como hogares inteligentes y medidores inalámbricos"Kappa 438 PCB sobresale en satisfacer las demandas de comunicaciones de alta velocidad, alta frecuencia y aplicaciones de alta confiabilidad.
Alta calidad: cumplimiento de las normas IPC-clase 2
Kappa 438 PCB se suministra con la máxima precisión y cumplimiento de los estándares IPC-Clase 2. Esto garantiza una calidad constante, un rendimiento confiable y compatibilidad con los estándares de la industria.Con rigurosas medidas de control de calidad, usted puede confiar en Kappa 438 PCB para cumplir y superar sus expectativas.
Disponibilidad en todo el mundo: Acceso a Kappa 438 PCB en cualquier lugar
No importa dónde se encuentre, Kappa 438 PCB está disponible en todo el mundo.el acceso a este material de PCB de alto rendimiento es conveniente y sin problemas.
Conclusión: Libere el potencial de Kappa 438 PCB para su próximo proyecto
En conclusión, Kappa 438 PCB es un cambio de juego en el mundo de las placas de circuito impreso.Permite a los diseñadores abrir nuevas posibilidades en sus diseños electrónicosConfía en el desempeño inigualable de Kappa 438 PCB y lleva tus proyectos a nuevas alturas de éxito.
